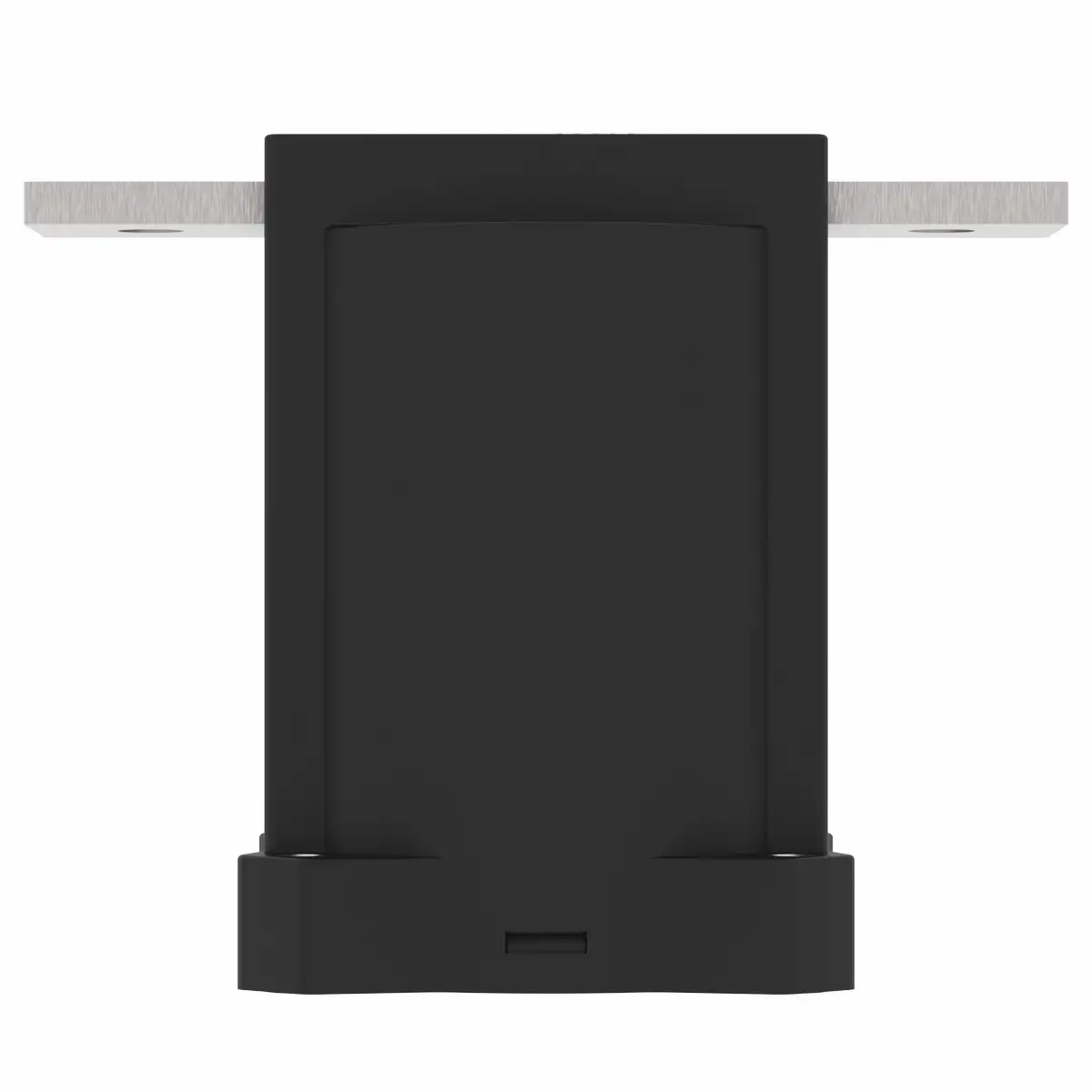

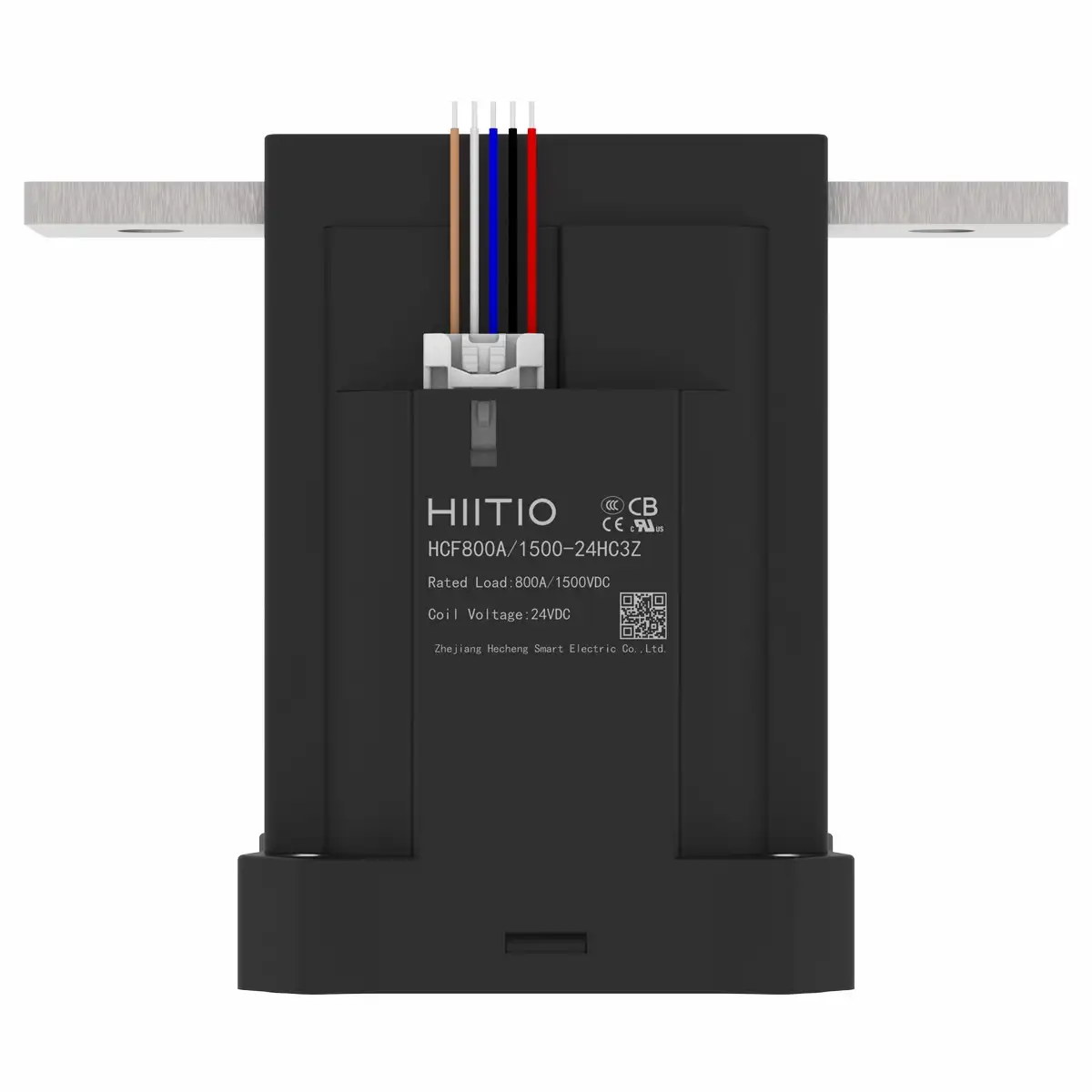

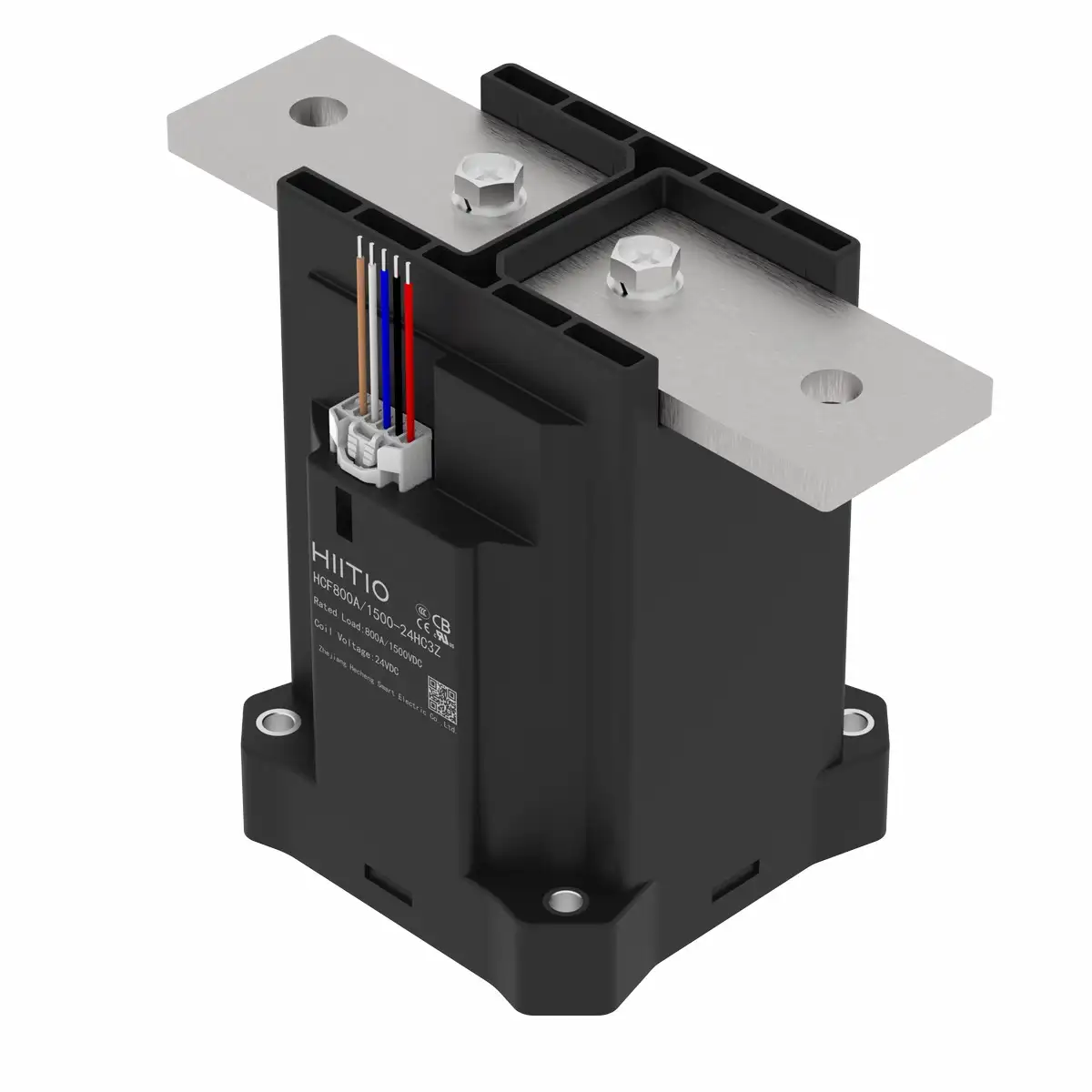

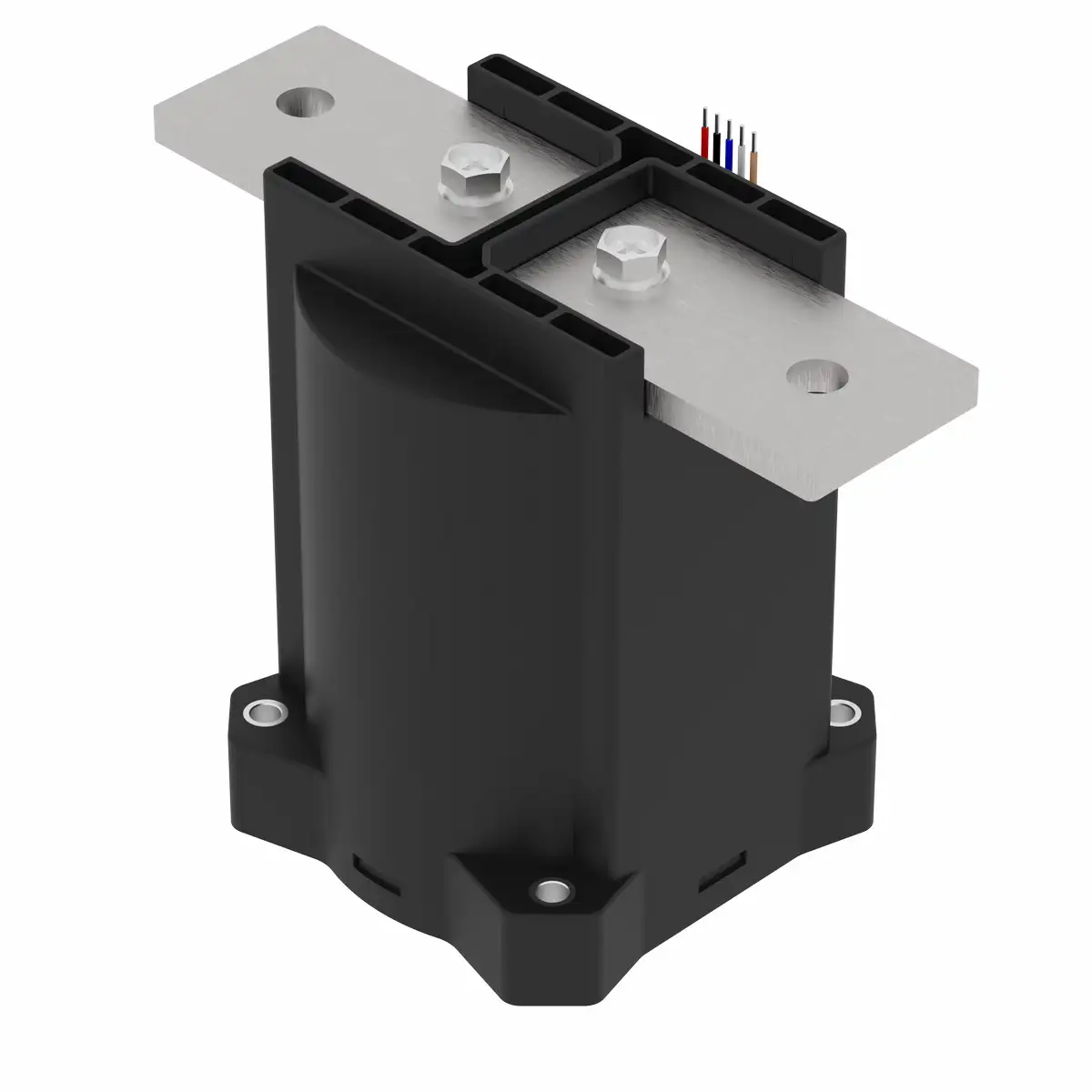

Contactor DC HCF800A – Giải pháp đóng cắt 800A, 1500VDC an toàn, hiệu suất cao cho hệ thống công suất lớn
1. Giới thiệu chung
HCF800A là dòng contactor DC cao áp 800A – 1500VDC do Zhejiang Hecheng Smart Electric Co., Ltd. (Hiitio) sản xuất, được thiết kế chuyên dụng cho hệ thống điện áp cao, công suất lớn trong các ứng dụng như ESS, inverter năng lượng mặt trời, xe điện (EV), trạm sạc DC, UPS và thiết bị công nghiệp DC.
Sản phẩm sử dụng buồng tiếp điểm gốm kín khí (Ceramic Sealing) chứa khí H₂ trơ, giúp ngăn rò hồ quang, chống cháy nổ, giảm điện trở tiếp xúc và tăng độ ổn định lâu dài.
Với khả năng chịu dòng 800A liên tục ở 85°C, thiết kế không phân cực (non-polarity) và chống ngắn mạch đến 10.000A, HCF800A mang lại độ tin cậy, an toàn và hiệu suất vượt trội cho các hệ thống DC hiện đại.
2. Đặc điểm nổi bật
-
-
Dòng định mức 800A – điện áp làm việc tối đa 1500VDC, đáp ứng nhu cầu của hệ thống công suất lớn.
-
Buồng tiếp điểm gốm kín khí chứa khí H₂ trơ, giúp chống hồ quang, ngăn cháy nổ, giảm điện trở tiếp xúc.
-
Thiết kế không phân cực (Non-polarity) – cho phép dòng điện hai chiều, dễ dàng lắp đặt.
-
Khả năng chịu ngắn mạch cực cao – tới 10.000A (2ms), không phát nổ hay bốc khói.
-
Hoạt động ổn định trong dải nhiệt -40°C đến +85°C, độ ẩm 5–85%RH.
-
Cuộn coil 12VDC / 24VDC / 48VDC, công suất 50W khi khởi động và 10W khi duy trì.
-
Tùy chọn tiếp điểm phụ NO / NC hoặc kết hợp (NO+NC) để giám sát trạng thái mạch.
-
Đạt chứng nhận UL 60947-4, CE, CCC, CB, RoHS, REACH, đảm bảo tiêu chuẩn quốc tế.
-
3. Ứng dụng điển hình
-
-
Hệ thống lưu trữ năng lượng (ESS, BMS, Battery Pack)
-
Hệ thống năng lượng mặt trời (PV, Combiner Box, DC Inverter)
-
Xe điện (EV, PHEV), trạm sạc nhanh DC, bộ phân phối PDU
-
UPS, nguồn DC công nghiệp, thiết bị điện áp cao trong nhà máy
-
4. Thông số kỹ thuật chính
| Thông số | Giá trị |
|---|---|
| Điện áp làm việc tối đa | 1500VDC |
| Dòng định mức | 800A |
| Dạng tiếp điểm chính | 1NO (SPST-NO) |
| Tùy chọn tiếp điểm phụ | 1NO / 1NC / NO+NC |
| Sụt áp tiếp điểm | ≤0.2V (tại 800A) |
| Dòng chịu ngắn hạn | 1200A/130s; 1600A/100s; 2500A/25s; 3500A/15s |
| Khả năng chịu ngắn mạch | 10.000A (2ms) – không khói, không cháy |
| Tuổi thọ điện (resistive load) | 800A 1000VDC – 500 lần; 800A 1500VDC – 200 lần |
| Tuổi thọ cơ khí | 200.000 lần |
| Điện áp cuộn coil | 12VDC / 24VDC / 48VDC |
| Công suất coil | 50W (Start) / 10W (Hold) |
| Thời gian hút / nhả | ≤100ms / ≤30ms |
| Điện trở cách điện (ban đầu) | ≥1000MΩ (1500VDC) |
| Độ bền điện môi (cuộn coil ↔ tiếp điểm) | ≥5000VAC (1 phút) |
| Nhiệt độ hoạt động | -40°C ~ +85°C |
| Trọng lượng | Khoảng 3.2kg |
5. Hướng dẫn sử dụng & lắp đặt
-
-
Sử dụng busbar hoặc dây dẫn ≥400mm² để đảm bảo dẫn dòng ổn định.
-
Tránh lắp đặt gần từ trường mạnh (máy biến áp, nam châm) hoặc vật tỏa nhiệt.
-
Với tải cảm, nên dùng mạch dập xung hoặc điện trở phi tuyến để bảo vệ tiếp điểm.
-
Với tải tụ, cần có mạch tiền nạp (pre-charge) để hạn chế hồ quang.
-
Mô-men siết vít: 20–25 N·m (bu-lông M10).
-
Tuân thủ đúng quy trình lắp đặt: busbar → washer → nut, tránh phát nhiệt.
-
6. Ưu điểm khi chọn HCF800A
✅ An toàn tuyệt đối – chống hồ quang, chống cháy nổ nhờ cấu trúc gốm kín khí.
✅ Hoạt động ổn định ở 800A / 1500VDC, phù hợp cho hệ thống công suất cực lớn.
✅ Không phân cực, cho phép dòng điện hai chiều linh hoạt.
✅ Tuổi thọ cao – 200.000 chu kỳ cơ khí, 200 chu kỳ điện ở 1500VDC.
✅ Tùy chọn tiếp điểm phụ NO / NC giúp giám sát dễ dàng.
✅ Đạt chứng nhận UL / CE / CCC / CB / RoHS / REACH.
✅ Phân phối chính hãng bởi KMET – tư vấn kỹ thuật chuyên sâu, hỗ trợ hậu mãi toàn diện.
7. Mã sản phẩm & cấu hình đặt hàng
| Model | Điện áp tải (VDC) | Dòng định mức (A) | Cuộn coil (VDC) | Đầu nối tải | Tùy chọn phụ |
|---|---|---|---|---|---|
| HCF800A-1500HC5 | 1500 | 800 | 12 / 24 / 48 | Copper Busbar | Không có tiếp điểm phụ |
| HCF800A-1500HC5H | 1500 | 800 | 12 / 24 / 48 | Copper Busbar | Có tiếp điểm phụ NO |
| HCF800A-1500HC5C | 1500 | 800 | 12 / 24 / 48 | Copper Busbar | Có tiếp điểm phụ NC |
| HCF800A-1500HC5Z | 1500 | 800 | 12 / 24 / 48 | Copper Busbar | Có tiếp điểm phụ NO + NC |
8. Kết luận
Contactor DC HCF800A là giải pháp hoàn hảo cho các hệ thống điện áp cao và công suất lớn, mang lại an toàn, hiệu suất và tuổi thọ vượt trội.
Với cấu trúc gốm kín khí, khả năng chịu dòng 800A và điện áp tới 1500VDC, sản phẩm đáp ứng đầy đủ các yêu cầu khắt khe trong ESS, EV, Solar, UPS và công nghiệp DC hiện đại.
KMET JSC, đại diện phân phối chính thức Hiitio tại Việt Nam, cam kết mang đến sản phẩm chính hãng, giá trị bền vững và hỗ trợ kỹ thuật chuyên sâu cho khách hàng.
