Contactor DC HCF350 – Giải pháp đóng cắt 350A, 1500VDC an toàn tuyệt đối cho hệ thống công suất lớn
1. Giới thiệu chung
HCF350 là dòng contactor DC cao áp 350A – 1500VDC do Zhejiang Hecheng Smart Electric Co., Ltd. (Hiitio) sản xuất, được thiết kế dành riêng cho các ứng dụng hệ thống năng lượng mặt trời, xe điện (EV), trạm sạc, hệ thống pin lưu trữ (ESS) và các thiết bị công nghiệp DC công suất cao.
Với buồng tiếp điểm gốm kín khí (Ceramic Sealing) chứa khí H₂ trơ, HCF350 đảm bảo đóng cắt an toàn, không rò hồ quang, không cháy nổ, đồng thời giữ điện trở tiếp xúc ổn định lâu dài.
Sản phẩm đạt chứng nhận UL, CE, CCC, CB, RoHS, REACH và có khả năng chịu dòng 350A liên tục ở 85°C, đáp ứng các yêu cầu nghiêm ngặt của những hệ thống DC công suất lớn.
2. Đặc điểm nổi bật
-
-
Dòng định mức 350A – điện áp làm việc tối đa 1500VDC
-
Buồng tiếp điểm gốm kín khí chứa khí H₂ trơ, ngăn rò hồ quang, chống cháy nổ.
-
Thiết kế không phân cực (Non-polarity), hỗ trợ dòng điện hai chiều – dễ dàng lắp đặt.
-
Chịu được dòng ngắn mạch đến 1000A / 1500VDC (1 lần) mà không phát nổ.
-
Hoạt động ổn định trong dải nhiệt -40°C đến +85°C, phù hợp với điều kiện công nghiệp khắc nghiệt.
-
Tùy chọn coil 12VDC / 24VDC / 48VDC, công suất tiêu thụ thấp, chỉ khoảng 6W.
-
Có thể trang bị tiếp điểm phụ NO (SPST-NO) giúp giám sát trạng thái hoạt động.
-
Tuân thủ tiêu chuẩn quốc tế UL 60947-4, CE, CCC, CB, RoHS, REACH.
-
3. Ứng dụng điển hình
-
-
Hệ thống lưu trữ năng lượng (ESS, BMS)
-
Hệ thống điện mặt trời (PV inverter, combiner box)
-
Xe điện (EV/PHEV), trạm sạc nhanh DC, bộ PDU công suất cao
-
UPS, thiết bị DC công nghiệp, nguồn điều khiển tự động hóa
-
4. Thông số kỹ thuật chính
| Thông số | Giá trị |
|---|---|
| Điện áp làm việc tối đa | 1500VDC |
| Dòng định mức | 350A |
| Dạng tiếp điểm chính | 1NO (SPST-NO) |
| Tùy chọn tiếp điểm phụ | 1NO (SPST-NO) |
| Sụt áp tiếp điểm | ≤0.07V (tại 350A) |
| Dòng chịu ngắn hạn | 1000A / 1500VDC (1 lần) |
| Điện áp cuộn coil | 12VDC / 24VDC / 48VDC |
| Công suất coil | ≈6W |
| Điện trở cách điện (ban đầu) | ≥1000MΩ (1500VDC) |
| Độ bền điện môi (coil ↔ contact) | ≥5000VAC (1 phút) |
| Tuổi thọ cơ khí | 200.000 lần |
| Nhiệt độ môi trường làm việc | -40°C ~ +85°C |
| Trọng lượng | Khoảng 420g |
| Đầu nối tải | Ren trong hoặc ren ngoài (tuỳ chọn) |
5. Hướng dẫn sử dụng & lắp đặt
-
-
Sử dụng busbar hoặc dây dẫn ≥120mm² để đảm bảo dẫn điện ổn định.
-
Tránh lắp gần vật tỏa nhiệt hoặc từ trường mạnh (biến áp, nam châm).
-
Khi làm việc với tải cảm, cần mạch dập xung hoặc điện trở phi tuyến để bảo vệ tiếp điểm.
-
Khi dùng với tải tụ, cần mạch tiền nạp (pre-charge) để tránh hồ quang.
-
Mô-men siết vít: 6–8 N·m (vít M6).
-
Đảm bảo bắt chặt busbar → washer → nut theo đúng thứ tự để tránh phát nhiệt hoặc lỏng mối nối.
-
6. Ưu điểm khi chọn HCF350
✅ An toàn tuyệt đối – nhờ buồng kín khí chứa H₂, chống hồ quang và cháy nổ.
✅ Hiệu suất cao, vận hành ổn định ở 350A – 1500VDC.
✅ Không phân cực, cho phép lắp đặt linh hoạt trong mọi hệ thống.
✅ Tuổi thọ cơ khí đến 200.000 chu kỳ, bền bỉ theo thời gian.
✅ Chứng nhận UL / CE / CCC / CB / RoHS / REACH, đảm bảo chất lượng toàn cầu.
✅ Phân phối chính hãng tại Việt Nam bởi KMET, hỗ trợ kỹ thuật & hậu mãi tận tâm.
7. Mã sản phẩm & cấu hình đặt hàng
| Model | Điện áp tải (VDC) | Dòng định mức (A) | Cuộn coil (VDC) | Đầu nối tải | Tùy chọn |
|---|---|---|---|---|---|

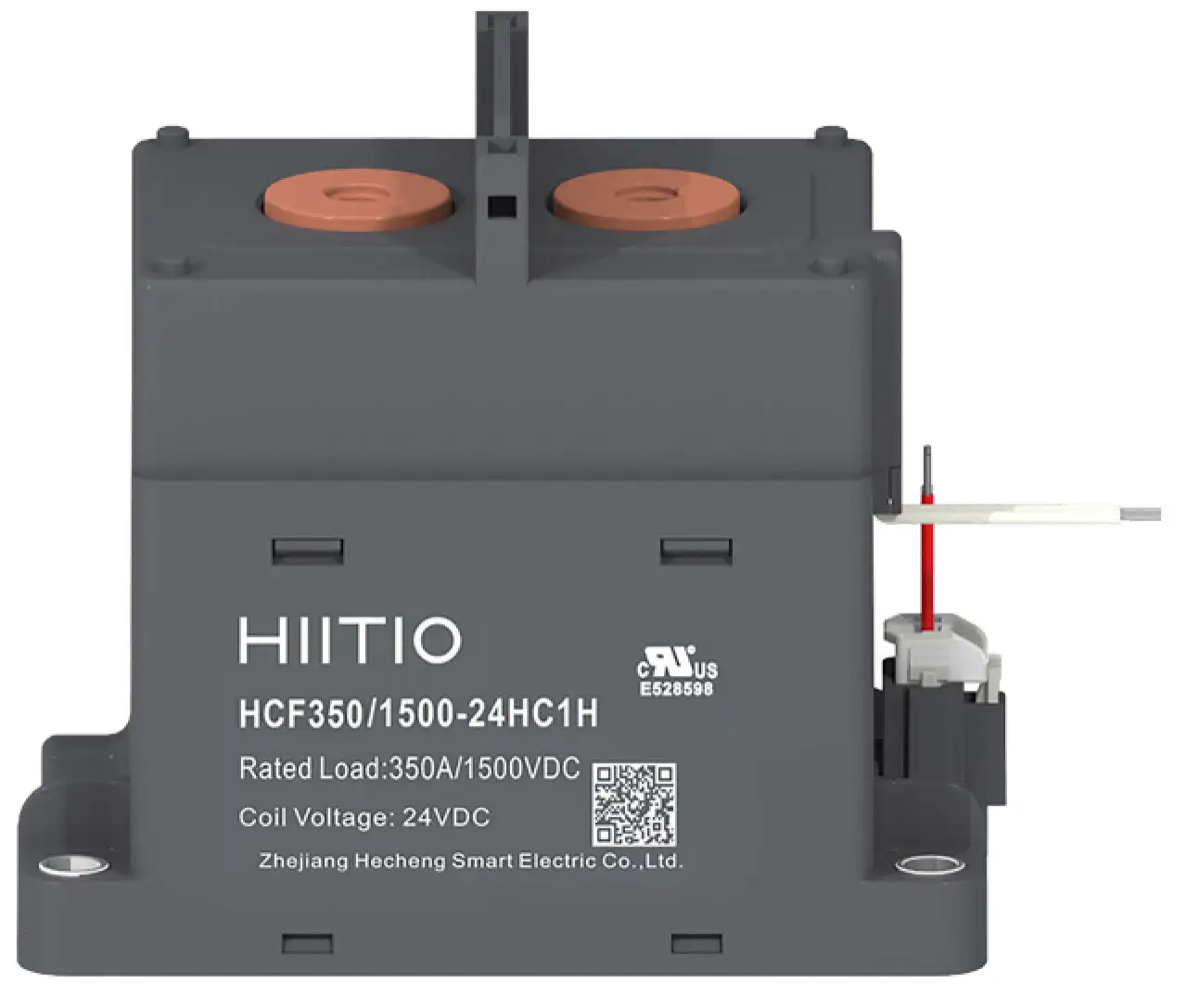

| HCF350-1500HC1 | 1500 | 350 | 12 / 24 / 48 | Ren trong | Phiên bản tiêu chuẩn |

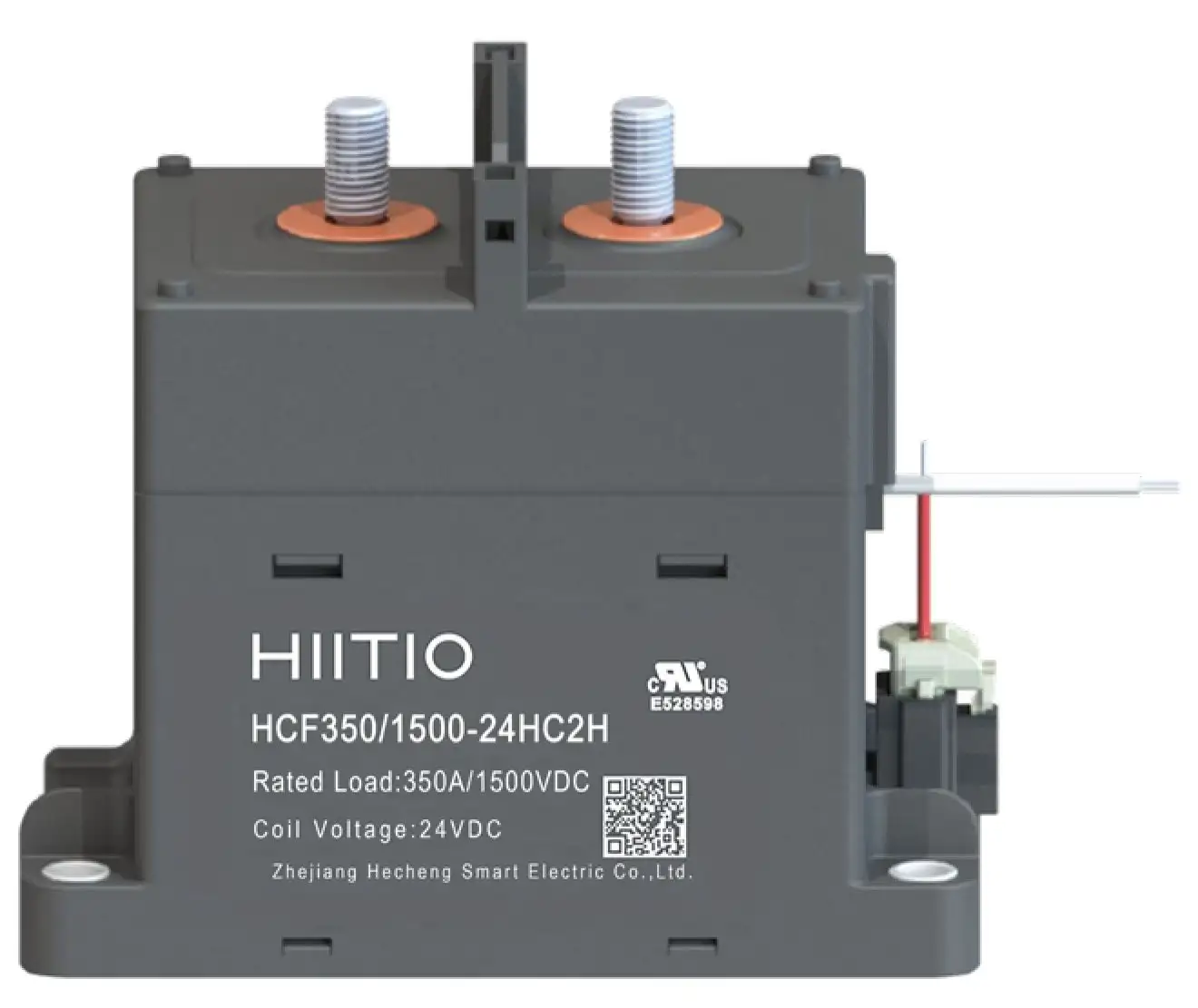

| HCF350-1500HC2 | 1500 | 350 | 12 / 24 / 48 | Ren ngoài | Tùy chọn đầu nối |
| HCF350-1500HC1H | 1500 | 350 | 12 / 24 / 48 | Ren trong | Có tiếp điểm phụ NO |
| HCF350-1500HC2H | 1500 | 350 | 12 / 24 / 48 | Ren ngoài | Có tiếp điểm phụ NO |
8. Kết luận
Contactor DC HCF350 là giải pháp hoàn hảo cho các hệ thống điện áp cao và dòng tải lớn, kết hợp hiệu suất mạnh mẽ, độ tin cậy cao và an toàn tuyệt đối.
Với kết cấu gốm kín khí – không phân cực – chịu dòng đến 1000A, HCF350 đặc biệt phù hợp với ESS, EV, Solar, UPS và thiết bị DC công nghiệp.
KMET JSC, đại diện phân phối chính thức Hiitio tại Việt Nam, cam kết mang đến sản phẩm chính hãng, dịch vụ kỹ thuật chuyên sâu và giải pháp tối ưu nhất cho khách hàng.
