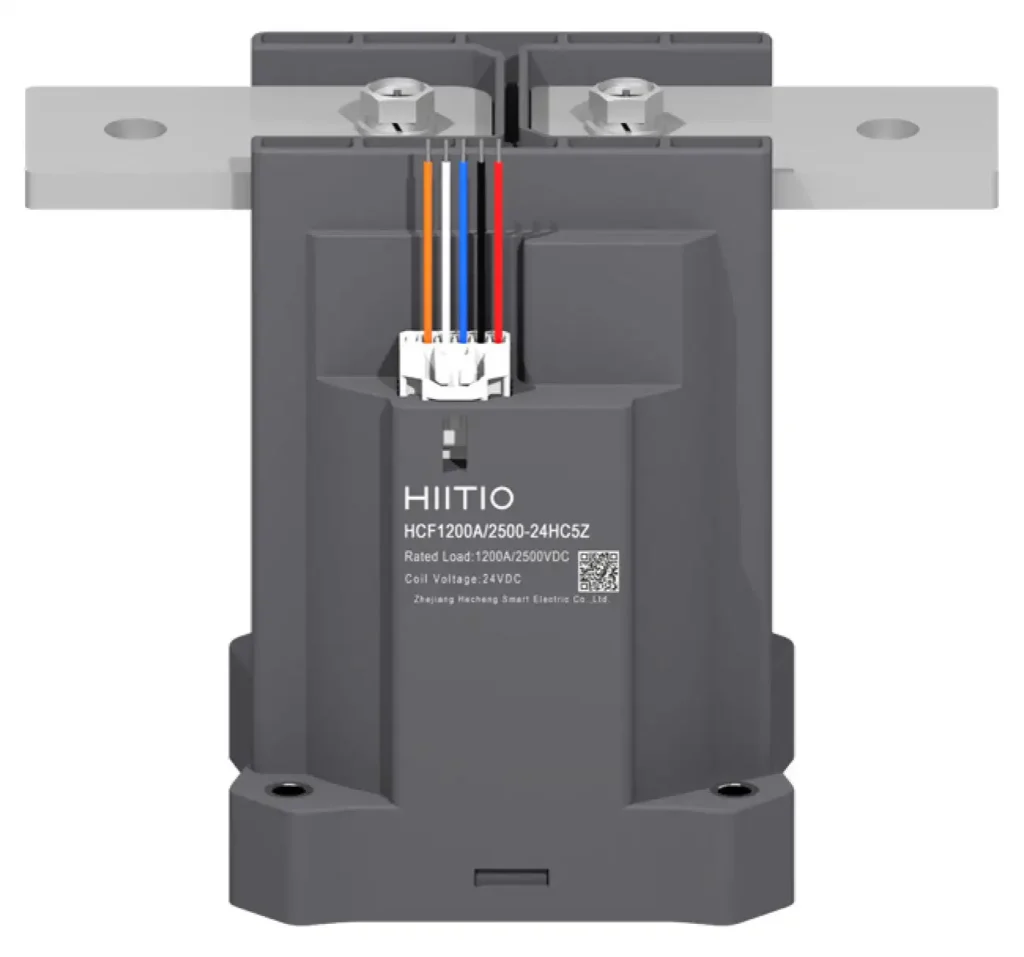

Contactor DC HCF1200A – 1200A, 2500VDC, Giải pháp đóng cắt siêu cao áp an toàn và bền bỉ
1. Giới thiệu chung
HCF1200A-2500VDC là dòng contactor DC siêu cao áp do Zhejiang Hecheng Smart Electric Co., Ltd. (Hiitio) sản xuất, được thiết kế dành cho các hệ thống điện công suất cực lớn như ESS, inverter năng lượng mặt trời, xe điện (EV), trạm sạc nhanh DC, UPS, và công nghiệp DC cao áp.
Sản phẩm sử dụng cấu trúc gốm kín khí (Ceramic Sealing) chứa khí H₂ trơ, giúp ngăn hồ quang, chống cháy nổ, duy trì điện trở tiếp xúc thấp và ổn định lâu dài.
Với khả năng chịu dòng 1200A liên tục ở 85°C, điện áp làm việc tối đa 2500VDC và thiết kế không phân cực (non-polarity), HCF1200A mang đến độ tin cậy, hiệu suất cao và an toàn tuyệt đối cho mọi ứng dụng DC công suất lớn.
2. Đặc điểm nổi bật
-
-
Dòng định mức 1200A – điện áp làm việc tối đa 2500VDC
-
Buồng tiếp điểm gốm kín khí chứa khí H₂ trơ, chống hồ quang, chống cháy nổ, giảm điện trở tiếp xúc.
-
Thiết kế không phân cực (Non-polarity) – cho phép dòng điện hai chiều, dễ dàng lắp đặt.
-
Chịu dòng ngắn mạch đến 10.000A (2ms) mà không phát nổ, không cháy khói.
-
Hoạt động ổn định trong dải nhiệt -40°C đến +85°C, phù hợp môi trường khắc nghiệt.
-
Cuộn coil 12VDC / 24VDC / 48VDC, công suất tiêu thụ 50W (khởi động) và 10W (duy trì) – tiết kiệm năng lượng.
-
Tùy chọn tiếp điểm phụ NO / NC / NO+NC, giúp giám sát trạng thái vận hành linh hoạt.
-
Tuân thủ các tiêu chuẩn quốc tế UL, CE, CCC, CB, RoHS, REACH.
-
3. Ứng dụng điển hình
-
-
Hệ thống lưu trữ năng lượng (ESS, BMS, Battery Rack)
-
Hệ thống điện mặt trời (PV inverter, combiner box, DC switchgear)
-
Xe điện (EV/PHEV), trạm sạc DC, bộ phân phối công suất (PDU)
-
UPS, nguồn DC công nghiệp, thiết bị tự động hóa điện cao áp
-
4. Thông số kỹ thuật chính
| Thông số | Giá trị |
|---|---|
| Điện áp làm việc tối đa | 2500VDC |
| Dòng định mức | 1200A |
| Dạng tiếp điểm chính | 1NO (SPST-NO) |
| Tùy chọn tiếp điểm phụ | 1NO / 1NC / 1NO+1NC |
| Sụt áp tiếp điểm | ≤0.24V (tại 1200A) |
| Dòng chịu ngắn hạn | 1200A liên tục; 1500A/140s; 2000A/82s; 3000A/30s; 4000A/18s |
| Khả năng chịu ngắn mạch | 10.000A (2ms) – không cháy, không khói |
| Tuổi thọ điện (resistive load) | 1000A 2500VDC – 30 lần; 1000A 2000VDC – 300 lần; 1000A 1500VDC – 200 lần |
| Tuổi thọ cơ khí | 200.000 lần |
| Điện trở cách điện (ban đầu) | ≥1000MΩ (2500VDC) |
| Độ bền điện môi (cuộn coil ↔ tiếp điểm) | ≥5000VAC (1 phút) |
| Điện áp cuộn coil | 12VDC / 24VDC / 48VDC |
| Công suất coil | 50W (Start) / 10W (Hold) |
| Thời gian hút / nhả | ≤100ms / ≤30ms |
| Nhiệt độ môi trường làm việc | -40°C ~ +85°C |
| Trọng lượng | Khoảng 3.2kg |
5. Hướng dẫn sử dụng & lắp đặt
-
-
Sử dụng busbar hoặc dây dẫn ≥800mm² để đảm bảo dẫn điện tốt và tản nhiệt hiệu quả.
-
Tránh lắp gần từ trường mạnh hoặc vật tỏa nhiệt cao.
-
Với tải cảm, nên bổ sung mạch dập xung hoặc điện trở phi tuyến để bảo vệ tiếp điểm.
-
Với tải tụ, cần mạch tiền nạp (pre-charge) để tránh dính tiếp điểm khi đóng mạch.
-
Mô-men siết vít: 20–25 N·m (bu-lông M10).
-
Lắp đặt đúng thứ tự busbar → washer → nut, tránh phát nhiệt hoặc lỏng mối nối.
-
6. Ưu điểm khi chọn HCF1200A
✅ An toàn tuyệt đối nhờ cấu trúc gốm kín khí và công nghệ dập hồ quang bằng khí H₂ trơ.
✅ Hoạt động ổn định ở 1200A – 2500VDC, phù hợp cho hệ thống công suất cực cao.
✅ Không phân cực, hỗ trợ dòng điện hai chiều linh hoạt.
✅ Tuổi thọ cao – 200.000 chu kỳ cơ khí, 300 chu kỳ điện ở 2000VDC.
✅ Chịu ngắn mạch 10.000A / 2ms, không cháy, không khói.
✅ Tùy chọn tiếp điểm phụ NO / NC để giám sát dễ dàng.
✅ Phân phối chính hãng bởi KMET – bảo hành uy tín, hỗ trợ kỹ thuật chuyên sâu.
7. Mã sản phẩm & cấu hình đặt hàng
| Model | Điện áp tải (VDC) | Dòng định mức (A) | Cuộn coil (VDC) | Tùy chọn tiếp điểm phụ | Đầu nối tải |
|---|---|---|---|---|---|
| HCF1200A-2500HC5 | 2500 | 1200 | 12 / 24 / 48 | Không có | Copper Busbar |
| HCF1200A-2500HC5H | 2500 | 1200 | 12 / 24 / 48 | 1NO | Copper Busbar |
| HCF1200A-2500HC5C | 2500 | 1200 | 12 / 24 / 48 | 1NC | Copper Busbar |
| HCF1200A-2500HC5Z | 2500 | 1200 | 12 / 24 / 48 | 1NO + 1NC | Copper Busbar |
8. Kết luận
Contactor DC HCF1200A-2500VDC là thiết bị đóng cắt siêu cao áp thế hệ mới, mang lại hiệu suất vượt trội, độ tin cậy cao và an toàn tuyệt đối cho các hệ thống DC công suất lớn.
Với công nghệ gốm kín khí chứa khí H₂, khả năng chịu dòng 1200A và điện áp tới 2500VDC, HCF1200A là lựa chọn lý tưởng cho ESS, Solar, EV, UPS và công nghiệp DC hiện đại.
KMET JSC, đại diện phân phối chính thức Hiitio tại Việt Nam, cam kết cung cấp sản phẩm chính hãng, dịch vụ kỹ thuật chuyên nghiệp và giải pháp tối ưu cho khách hàng.
