Contactor DC HCF600 – 600A, 2500VDC, Giải pháp đóng cắt siêu cao áp an toàn và đáng tin cậy
1. Giới thiệu chung
HCF600-2500VDC là dòng contactor DC siêu cao áp do Zhejiang Hecheng Smart Electric Co., Ltd. (Hiitio) sản xuất, được thiết kế cho các hệ thống điện áp cao và công suất lớn như ESS, inverter năng lượng mặt trời, xe điện (EV), trạm sạc DC, UPS và thiết bị DC công nghiệp cao áp.
Sản phẩm được trang bị buồng tiếp điểm gốm kín khí (Ceramic Sealing) chứa khí H₂ trơ, giúp chống rò hồ quang, ngăn cháy nổ và duy trì điện trở tiếp xúc ổn định lâu dài.
Với khả năng chịu dòng 600A liên tục ở 85°C, điện áp làm việc tối đa 2500VDC, và thiết kế không phân cực (non-polarity), HCF600 là lựa chọn hàng đầu cho các ứng dụng DC yêu cầu độ tin cậy, độ bền và an toàn tuyệt đối.
2. Đặc điểm nổi bật
-
-
Dòng định mức 600A – điện áp làm việc tối đa 2500VDC, thích hợp cho hệ thống công suất cực lớn.
-
Buồng tiếp điểm gốm kín khí chứa khí H₂ trơ, đảm bảo đóng cắt an toàn, không rò hồ quang, không cháy nổ.
-
Thiết kế không phân cực (Non-polarity) – cho phép dòng điện hai chiều (bidirectional), linh hoạt trong lắp đặt.
-
Chịu được dòng ngắn mạch đến 3000A/1s, vẫn hoạt động ổn định, không phát nổ.
-
Hoạt động bền bỉ trong môi trường -40°C đến +85°C, độ ẩm 5–85%RH.
-
Cuộn coil 12VDC / 24VDC / 48VDC, công suất tiêu thụ thấp 6W, tiết kiệm năng lượng.
-
Tùy chọn tiếp điểm phụ NO (SPST-NO) giúp giám sát trạng thái đóng/ngắt.
-
Đạt chứng nhận UL, CE, CCC, CB, RoHS, REACH – đảm bảo tiêu chuẩn chất lượng quốc tế.
-
3. Ứng dụng điển hình
-
-
🔋 Hệ thống lưu trữ năng lượng (ESS, BMS, Battery Rack)
-
☀️ Inverter năng lượng mặt trời (PV, Combiner Box, DC Switchgear)
-
🚘 Xe điện (EV/PHEV), trạm sạc DC, bộ phân phối công suất (PDU)
-
⚙️ UPS, nguồn DC công nghiệp, thiết bị tự động hóa điện áp cao
-
4. Thông số kỹ thuật chính
| Thông số | Giá trị |
|---|---|
| Điện áp làm việc tối đa | 2500VDC |
| Dòng định mức | 600A |
| Dạng tiếp điểm chính | 1NO (SPST-NO) |
| Tùy chọn tiếp điểm phụ | 1NO (SPST-NO) |
| Sụt áp tiếp điểm | ≤0.12V (tại 600A) |
| Dòng chịu ngắn hạn | 700A/10min; 1000A/60s; 1600A/10s; 3000A/1s |
| Khả năng chịu ngắn mạch | 1000A / 1500VDC (1 lần) – không phát nổ |
| Tuổi thọ điện (resistive load) | 600A 2500VDC – 200 lần; 400A 2500VDC – 300 lần |
| Tuổi thọ cơ khí | 200.000 lần |
| Điện trở cách điện (ban đầu) | ≥1000MΩ (2500VDC) |
| Độ bền điện môi (coil ↔ contact) | ≥5000VAC (1 phút) |
| Điện áp cuộn coil | 12VDC / 24VDC / 48VDC |
| Công suất coil | 6W |
| Thời gian hút / nhả | ≤30ms / ≤10ms |
| Nhiệt độ hoạt động | -40°C ~ +85°C |
| Độ ẩm môi trường | 5% ~ 85%RH |
| Trọng lượng | Khoảng 750g |
5. Hướng dẫn sử dụng & lắp đặt
-
-
Dùng busbar hoặc dây dẫn ≥400mm² để đảm bảo khả năng dẫn điện và tản nhiệt.
-
Tránh lắp gần vật tỏa nhiệt hoặc nguồn từ trường mạnh.
-
Với tải cảm, nên gắn mạch dập xung hoặc điện trở phi tuyến để bảo vệ tiếp điểm.
-
Với tải tụ, cần mạch tiền nạp (pre-charge) để hạn chế hồ quang.
-
Mô-men siết vít: 6–8 N·m (vít M6).
-
Đảm bảo trình tự lắp đặt: busbar → washer → nut, tránh phát nhiệt hoặc lỏng mối nối.
-
6. Ưu điểm khi chọn HCF600-2500VDC
✅ Đóng cắt an toàn – không hồ quang, không cháy nổ nhờ cấu trúc kín khí và khí H₂ trơ.
✅ Hoạt động ổn định ở 600A / 2500VDC, phù hợp hệ thống công suất cực cao.
✅ Không phân cực, hỗ trợ dòng điện hai chiều linh hoạt.
✅ Tuổi thọ cao – 200.000 chu kỳ cơ khí, 200 chu kỳ điện ở 2500VDC.
✅ Tùy chọn tiếp điểm phụ NO giúp giám sát trạng thái vận hành.
✅ Tuân thủ tiêu chuẩn UL, CE, CCC, CB, RoHS, REACH.
✅ Phân phối chính hãng bởi KMET – hỗ trợ kỹ thuật chuyên sâu, bảo hành tận tâm.
7. Mã sản phẩm & cấu hình đặt hàng
| Model | Điện áp tải (VDC) | Dòng định mức (A) | Cuộn coil (VDC) | Đầu nối tải | Ghi chú |
|---|---|---|---|---|---|
| HCF600-2500HC1 | 2500 | 600 | 12 / 24 / 48 | Internal Thread | Phiên bản tiêu chuẩn |
| HCF600-2500HC2 | 2500 | 600 | 12 / 24 / 48 | External Thread | Phiên bản đầu nối ngoài |

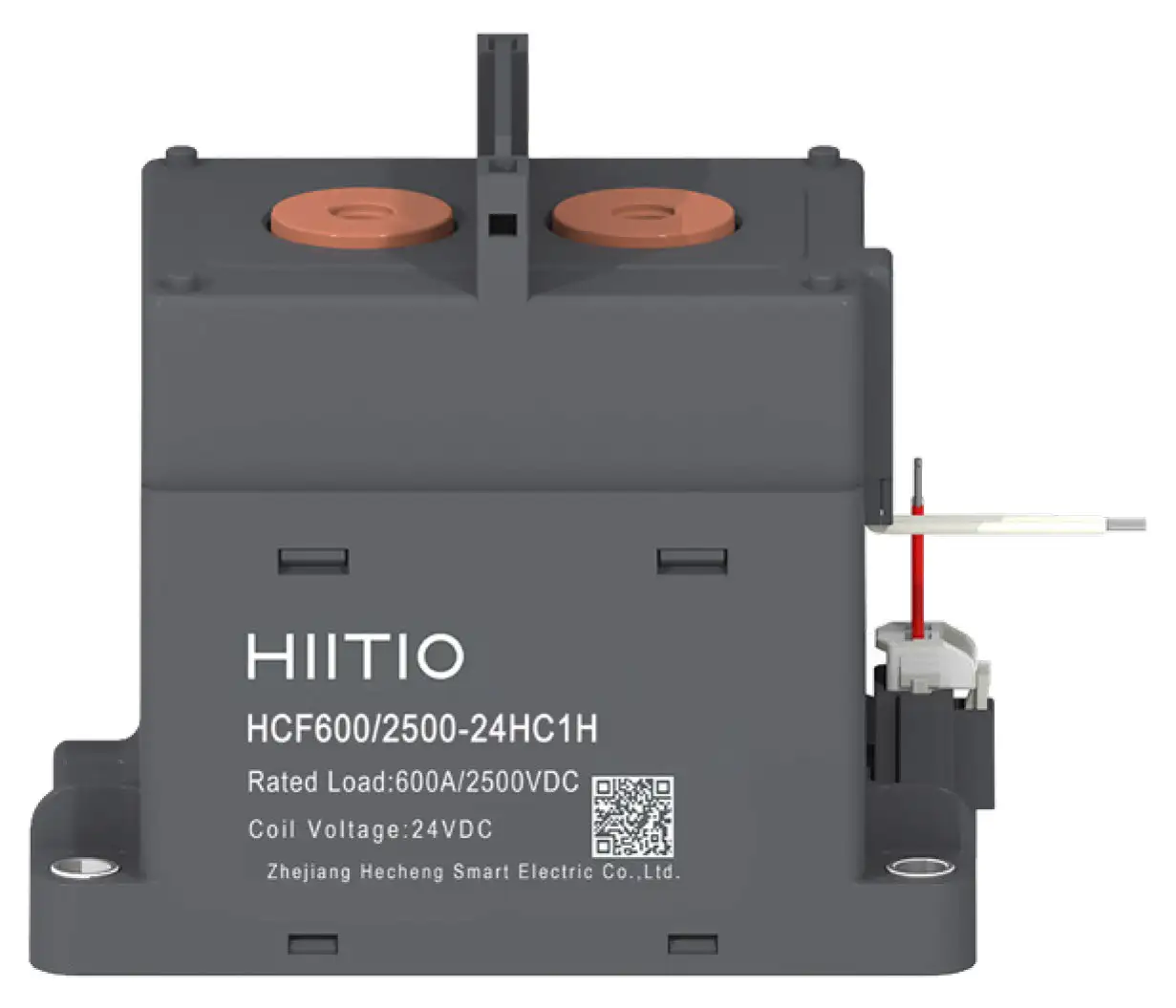

| HCF600-2500HC1H | 2500 | 600 | 12 / 24 / 48 | Internal Thread | Có tiếp điểm phụ NO |

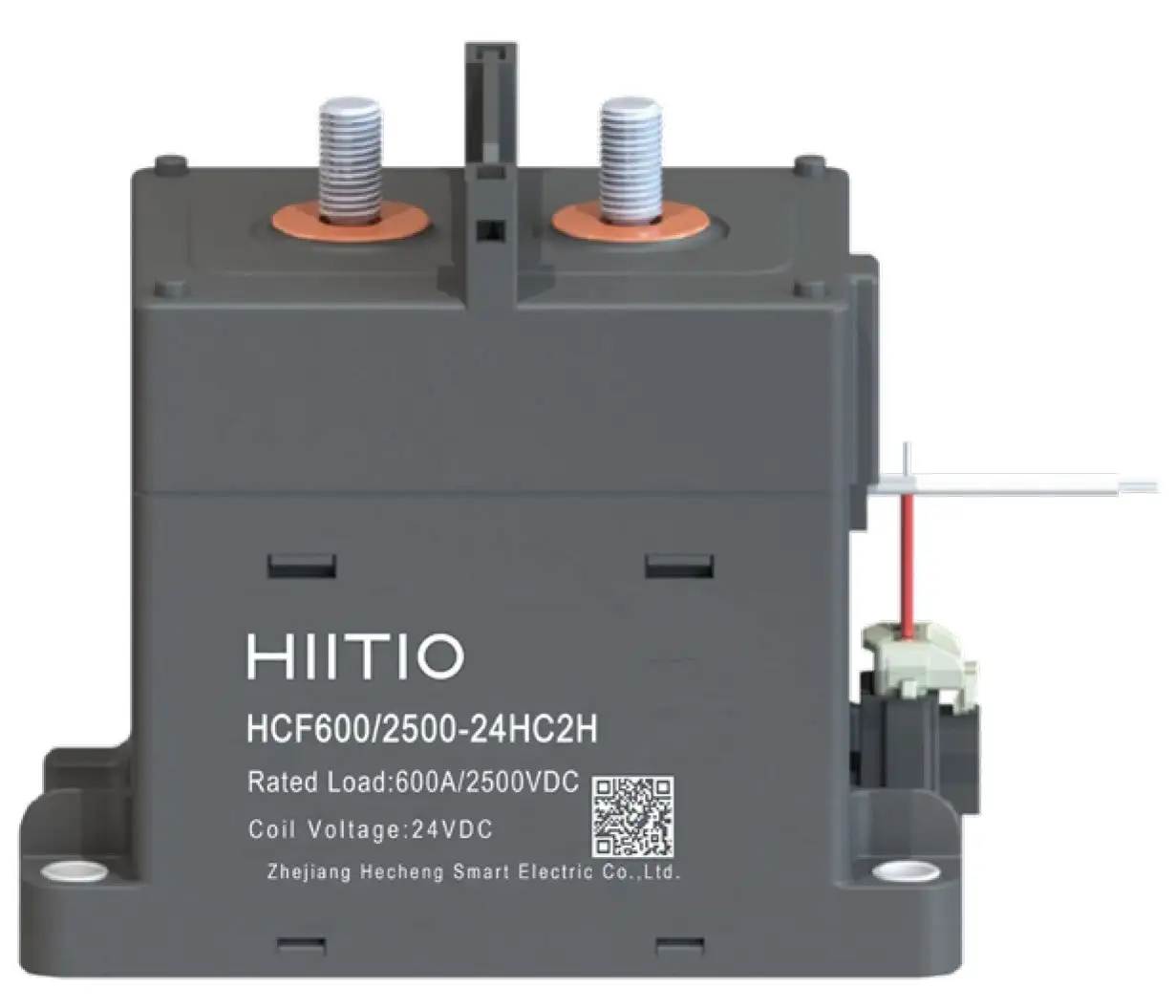

| HCF600-2500HC2H | 2500 | 600 | 12 / 24 / 48 | External Thread | Có tiếp điểm phụ NO |
8. Kết luận
Contactor DC HCF600-2500VDC là giải pháp đóng cắt siêu cao áp an toàn, ổn định và đáng tin cậy, đáp ứng các tiêu chuẩn khắt khe nhất trong lĩnh vực ESS, EV, Solar, UPS và công nghiệp DC hiện đại.
Với công nghệ gốm kín khí, khả năng chịu dòng cao và thiết kế không phân cực, HCF600 mang đến hiệu suất vượt trội, tuổi thọ dài và độ an toàn tuyệt đối.
KMET JSC – đại diện phân phối chính thức Hiitio tại Việt Nam – cam kết cung cấp sản phẩm chính hãng, dịch vụ kỹ thuật chuyên nghiệp và giải pháp toàn diện cho khách hàng.
