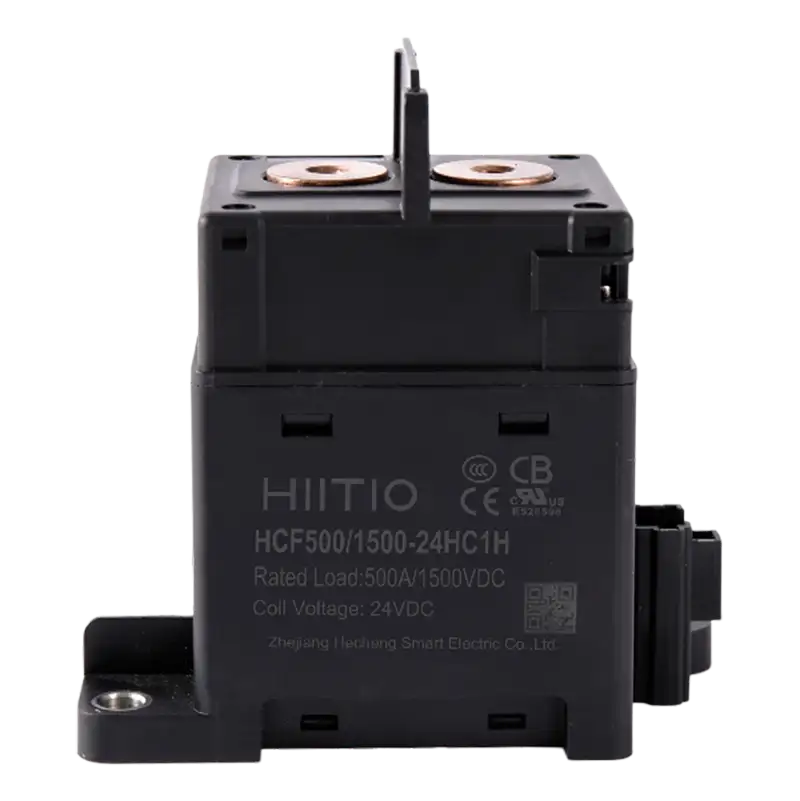

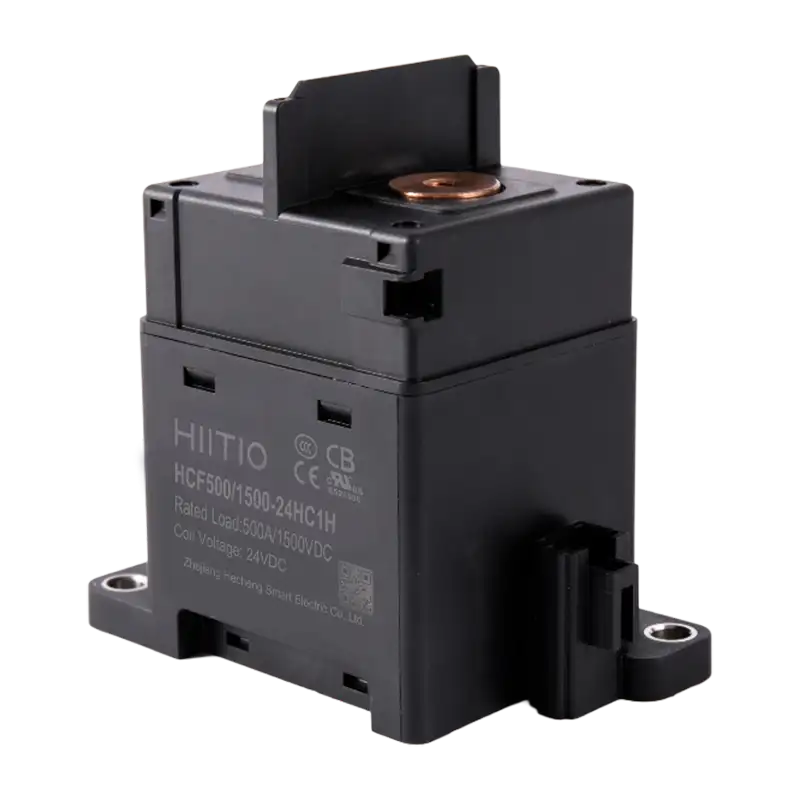

Contactor DC HCF500 – Giải pháp đóng cắt 500A, 1500VDC an toàn, ổn định và hiệu suất cao cho hệ thống công suất lớn
1. Giới thiệu chung
HCF500 là dòng contactor DC cao áp 500A – 1500VDC được sản xuất bởi Zhejiang Hecheng Smart Electric Co., Ltd. (Hiitio) – thương hiệu uy tín hàng đầu trong lĩnh vực thiết bị đóng cắt DC công nghiệp.
Sản phẩm được ứng dụng cấu trúc gốm kín khí (Ceramic Sealing) chứa khí H₂ trơ, giúp ngăn rò hồ quang, chống oxy hóa và cháy nổ, duy trì điện trở tiếp xúc thấp và ổn định lâu dài.
Với khả năng chịu dòng 500A liên tục ở 85°C, HCF500 là lựa chọn tối ưu cho các hệ thống ESS, inverter năng lượng mặt trời, xe điện (EV), trạm sạc DC, UPS và thiết bị công nghiệp DC công suất cao, nơi yêu cầu độ an toàn và độ tin cậy tuyệt đối.
2. Đặc điểm nổi bật
-
-
Dòng định mức 500A – điện áp làm việc tối đa 1500VDC, phù hợp cho hệ thống công suất lớn.
-
Buồng tiếp điểm gốm kín khí chứa khí H₂ trơ, giúp chống hồ quang, không cháy nổ và chống oxy hóa tiếp điểm.
-
Thiết kế không phân cực (Non-polarity), cho phép dòng điện hai chiều, dễ dàng lắp đặt trong mọi vị trí.
-
Chịu dòng ngắn mạch đến 3000A/1s, đảm bảo an toàn tuyệt đối khi có sự cố.
-
Hoạt động ổn định trong môi trường -40°C đến +85°C, đáp ứng các tiêu chuẩn khắt khe nhất.
-
Cuộn coil 12VDC / 24VDC / 48VDC, công suất khởi động 55W và duy trì chỉ 5W – tiết kiệm năng lượng.
-
Tùy chọn tiếp điểm phụ NO (SPST-NO) để giám sát trạng thái hoạt động.
-
Đạt chứng nhận UL 60947-4, CE, CCC, CB, S-Mark, RoHS, REACH.
-
3. Ứng dụng điển hình
-
-
Hệ thống lưu trữ năng lượng (ESS, BMS, battery rack)
-
Hệ thống năng lượng mặt trời (PV inverter, combiner box)
-
Xe điện (EV, PHEV), trạm sạc DC, bộ phân phối công suất (PDU)
-
UPS, thiết bị công nghiệp DC, nguồn DC và hệ thống tự động hóa cao áp
-
4. Thông số kỹ thuật chính
| Thông số | Giá trị |
|---|---|
| Điện áp làm việc tối đa | 1500VDC |
| Dòng định mức | 500A |
| Dạng tiếp điểm chính | 1NO (SPST-NO) |
| Tùy chọn tiếp điểm phụ | 1NO (SPST-NO) |
| Sụt áp tiếp điểm | ≤0.1V (tại 500A) |
| Dòng chịu ngắn hạn | 700A/8min; 1000A/50s; 2000A/5s; 3000A/1s |
| Khả năng chịu ngắn mạch | 8000A (10ms) – không khói, không cháy |
| Tuổi thọ điện (resistive load) | 2000 lần (500A/450VDC); 500 lần (250A/1500VDC) |
| Tuổi thọ cơ khí | 200.000 lần |
| Điện trở cách điện (ban đầu) | ≥1000MΩ (1500VDC) |
| Độ bền điện môi (coil ↔ contact) | ≥4000VAC (1 phút) |
| Điện áp cuộn coil | 12VDC / 24VDC / 48VDC |
| Công suất coil | 55W (Start) / 5W (Hold) |
| Thời gian hút / nhả | ≤30ms / ≤10ms |
| Nhiệt độ môi trường hoạt động | -40°C ~ +85°C |
| Trọng lượng | Khoảng 700g |
5. Hướng dẫn sử dụng & lắp đặt
-
-
Sử dụng busbar hoặc dây dẫn ≥200mm² để đảm bảo dẫn điện tốt.
-
Tránh lắp gần nguồn nhiệt cao hoặc từ trường mạnh.
-
Với tải cảm, cần mạch dập xung hoặc điện trở phi tuyến để bảo vệ tiếp điểm.
-
Khi làm việc với tải tụ, cần có mạch tiền nạp (pre-charge) để tránh hồ quang khi đóng cắt.
-
Mô-men siết vít: 6–8 N·m (vít M6).
-
Lắp đặt đúng trình tự busbar → washer → screw, đảm bảo tiếp xúc tốt và tránh quá nhiệt.
-
6. Ưu điểm khi chọn HCF500
✅ Công nghệ gốm kín khí chống hồ quang – an toàn tuyệt đối
✅ Vận hành ổn định ở 500A – 1500VDC, phù hợp cho hệ thống công suất lớn
✅ Không phân cực – dòng điện hai chiều linh hoạt
✅ Tuổi thọ cao – 200.000 chu kỳ cơ khí, 2000 chu kỳ điện
✅ Tùy chọn tiếp điểm phụ NO để giám sát trạng thái hệ thống
✅ Đạt chứng nhận UL / CE / CCC / CB / RoHS / REACH
✅ Phân phối chính hãng bởi KMET – bảo hành và hỗ trợ kỹ thuật toàn diện
7. Mã sản phẩm & cấu hình đặt hàng
| Model | Điện áp tải (VDC) | Dòng định mức (A) | Cuộn coil (VDC) | Đầu nối tải | Ghi chú |
|---|---|---|---|---|---|
| HCF500-1500HC1 | 1500 | 500 | 12 / 24 / 48 | Internal Thread | Phiên bản tiêu chuẩn |
| HCF500-1500HC1H | 1500 | 500 | 12 / 24 / 48 | Internal Thread | Có tiếp điểm phụ NO |
8. Kết luận
Contactor DC HCF500 là thiết bị đóng cắt cao áp chuyên dụng, đáp ứng yêu cầu an toàn, ổn định và độ bền cao cho các hệ thống ESS, Solar, EV và công nghiệp DC hiện đại.
Với thiết kế gốm kín khí, khả năng chịu dòng lớn và tuổi thọ bền bỉ, HCF500 là lựa chọn tối ưu cho mọi hệ thống điện áp cao công suất lớn.
KMET JSC – đại diện phân phối chính thức Hiitio tại Việt Nam – cam kết mang đến sản phẩm chính hãng, tư vấn kỹ thuật chuyên sâu và dịch vụ hậu mãi tận tâm.
