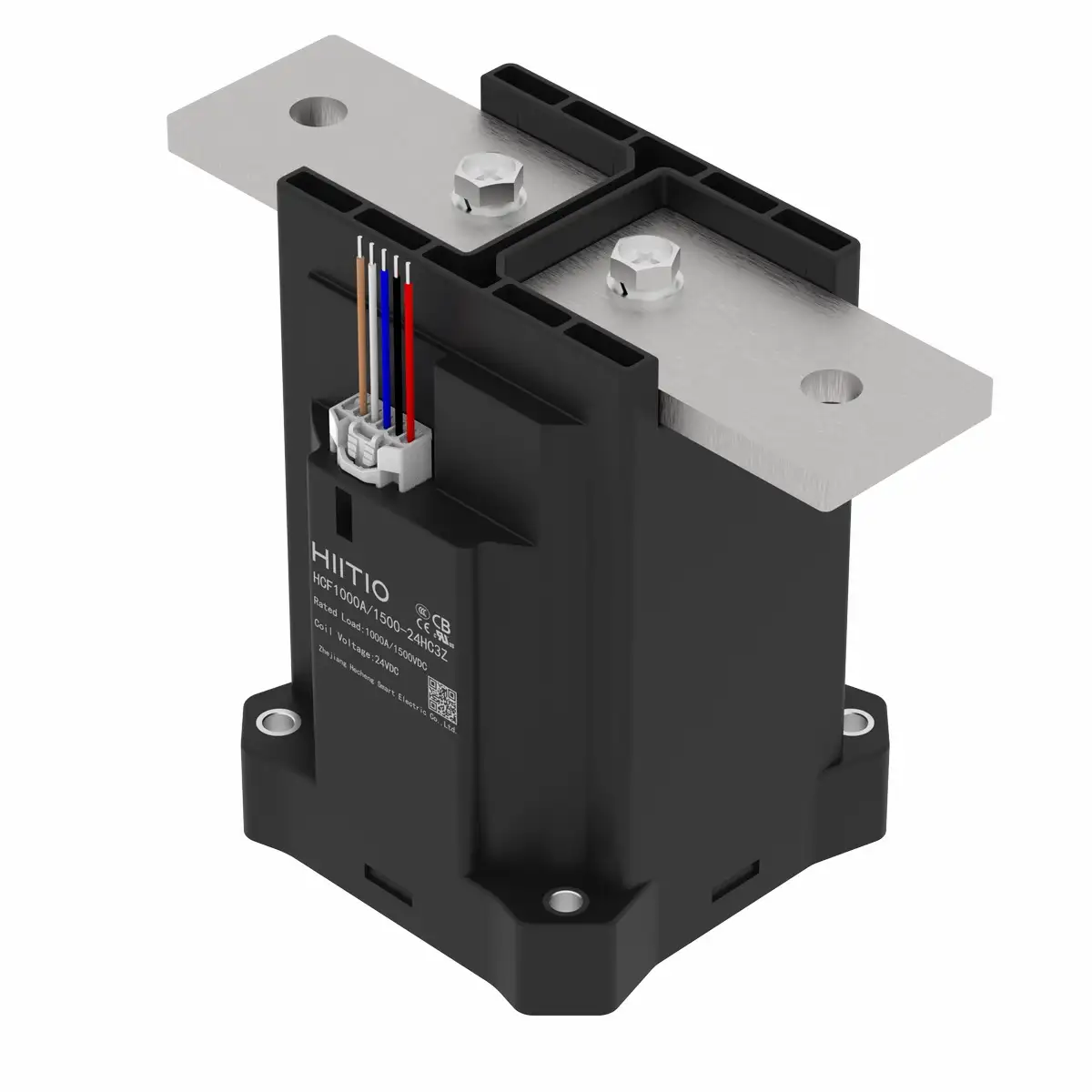

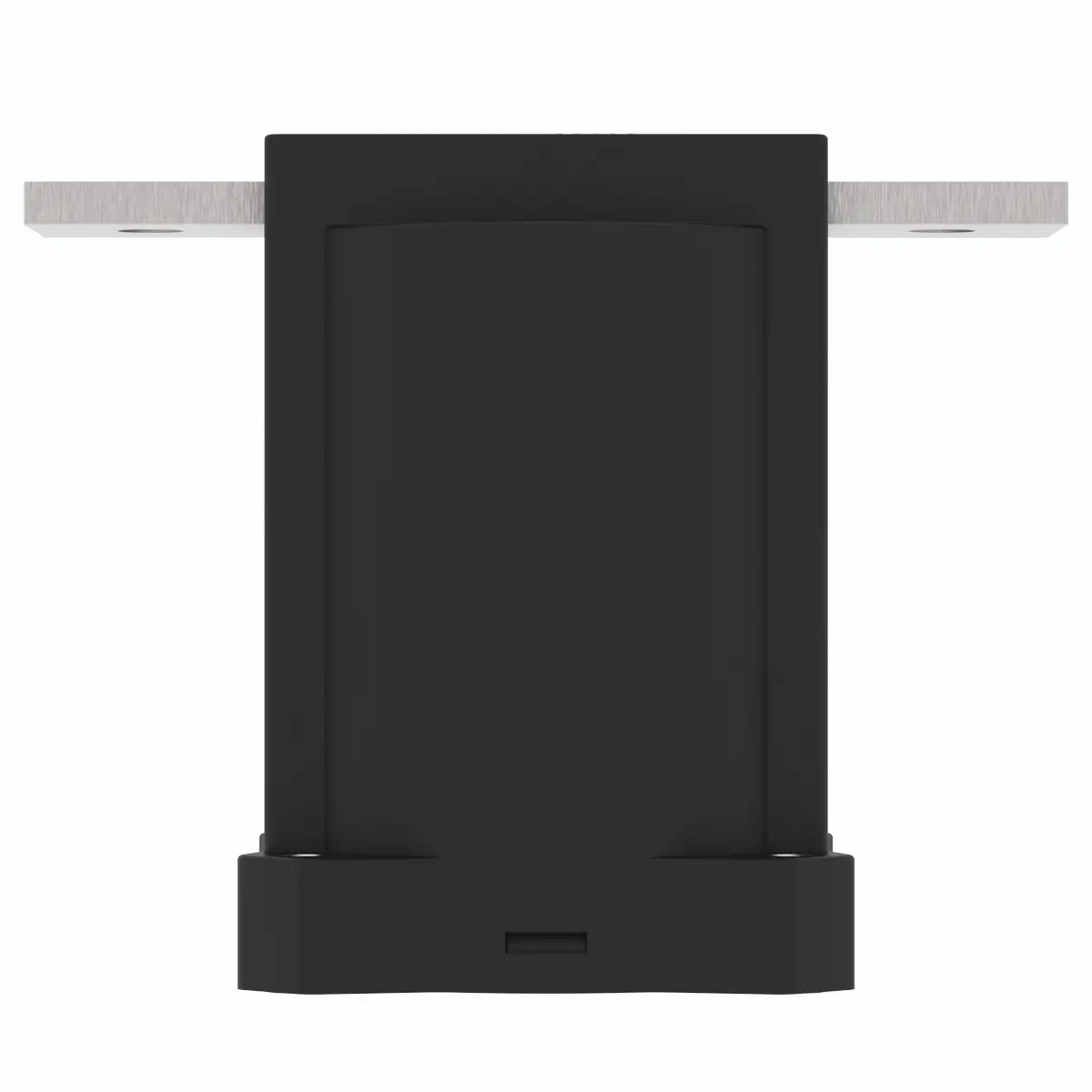

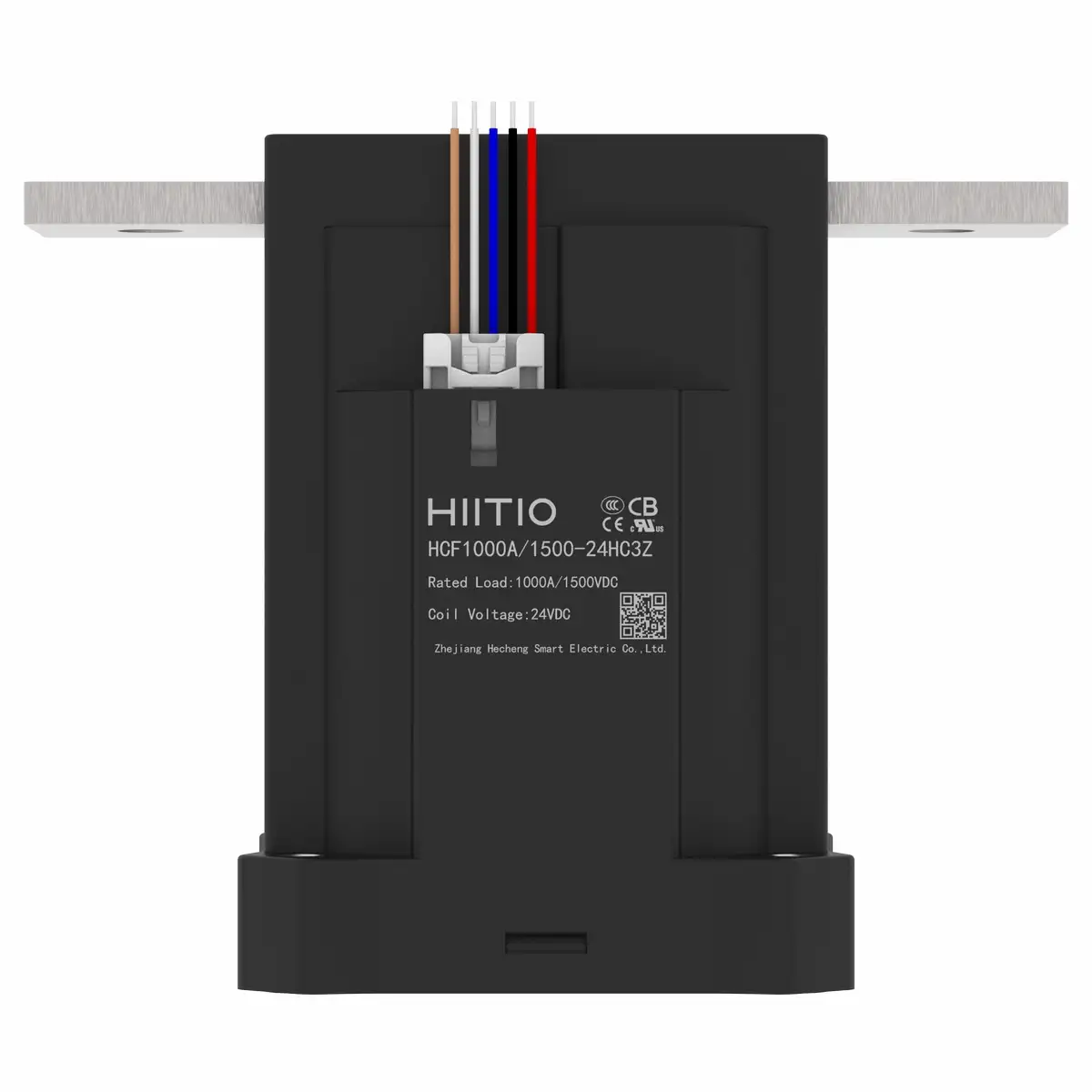

Contactor DC HCF1000A – 1000A, 1500VDC, Giải pháp đóng cắt siêu cao áp an toàn & tin cậy cho hệ thống công suất lớn
1. Giới thiệu chung
HCF1000A-1500VDC là dòng contactor DC cao áp công suất lớn do Zhejiang Hecheng Smart Electric Co., Ltd. (Hiitio) sản xuất, được thiết kế chuyên biệt cho các hệ thống lưu trữ năng lượng (ESS), inverter năng lượng mặt trời, xe điện (EV), trạm sạc DC, UPS và thiết bị DC công nghiệp.
Sản phẩm sử dụng buồng tiếp điểm gốm kín khí (Ceramic Sealing) chứa khí H₂ trơ, giúp chống rò hồ quang, giảm điện trở tiếp xúc và ngăn cháy nổ.
Với khả năng chịu dòng liên tục 1000A ở 85°C và điện áp làm việc lên đến 1500VDC, HCF1000A mang lại độ tin cậy, độ an toàn và hiệu suất vượt trội, đáp ứng tiêu chuẩn quốc tế UL 60947-4, CE, CCC, RoHS, REACH.
2. Đặc điểm nổi bật
-
-
Dòng định mức 1000A – điện áp làm việc tối đa 1500VDC, đáp ứng nhu cầu của hệ thống công suất siêu lớn.
-
Buồng tiếp điểm gốm kín khí chứa khí H₂ trơ, giúp ngăn hồ quang, chống cháy nổ, duy trì điện trở thấp ổn định lâu dài.
-
Thiết kế không phân cực (Non-polarity) – cho phép dòng điện hai chiều (bidirectional), linh hoạt khi lắp đặt.
-
Chịu dòng ngắn mạch đến 10.000A (2ms) mà không phát sinh khói hoặc cháy nổ.
-
Hoạt động ổn định trong môi trường -40°C đến +85°C, độ ẩm đến 85%RH.
-
Cuộn coil 12VDC / 24VDC / 48VDC, công suất khởi động 50W, duy trì chỉ 10W – tiết kiệm năng lượng.
-
Tùy chọn tiếp điểm phụ NO / NC / NO+NC để giám sát trạng thái vận hành.
-
Tuân thủ các tiêu chuẩn UL, CE, CCC, CB, RoHS, REACH – an toàn và thân thiện môi trường.
-
3. Ứng dụng điển hình
-
-
Hệ thống lưu trữ năng lượng (ESS, BMS, Battery Rack)
-
Inverter năng lượng mặt trời (PV, Combiner Box, DC Switchgear)
-
Xe điện (EV, PHEV), trạm sạc nhanh DC, bộ PDU công suất cao
-
UPS, nguồn DC công nghiệp, hệ thống tự động hóa điện cao áp
-
4. Thông số kỹ thuật chính
| Thông số | Giá trị |
|---|---|
| Điện áp làm việc tối đa | 1500VDC |
| Dòng định mức | 1000A |
| Dạng tiếp điểm chính | 1NO (SPST-NO) |
| Tùy chọn tiếp điểm phụ | 1NO / 1NC / 1NO+1NC |
| Sụt áp tiếp điểm | ≤0.2V (tại 1000A) |
| Dòng chịu ngắn hạn | 1000A liên tục; 1500A/140s; 2000A/82s; 3000A/30s; 4000A/18s |
| Khả năng chịu ngắn mạch | 10.000A (2ms) – không cháy, không khói |
| Tuổi thọ điện (resistive load) | 1000A 1500VDC – 200 lần; 1000A 1000VDC – 300 lần |
| Tuổi thọ cơ khí | 200.000 lần |
| Điện trở cách điện (ban đầu) | ≥1000MΩ (1500VDC) |
| Độ bền điện môi (cuộn coil ↔ tiếp điểm) | ≥5000VAC (1 phút) |
| Điện áp cuộn coil | 12VDC / 24VDC / 48VDC |
| Công suất coil | 50W (Start) / 10W (Hold) |
| Thời gian hút / nhả | ≤100ms / ≤30ms |
| Nhiệt độ môi trường làm việc | -40°C ~ +85°C |
| Trọng lượng | Khoảng 3.2kg |
5. Hướng dẫn sử dụng & lắp đặt
-
-
Dùng busbar hoặc dây dẫn ≥480mm² để đảm bảo dẫn điện và tản nhiệt tốt.
-
Tránh lắp gần từ trường mạnh hoặc nguồn tỏa nhiệt cao.
-
Khi dùng với tải cảm, nên bổ sung mạch dập xung hoặc điện trở phi tuyến để bảo vệ tiếp điểm.
-
Khi sử dụng với tải tụ, cần mạch tiền nạp (pre-charge) để hạn chế hồ quang khi đóng cắt.
-
Mô-men siết vít: 20–25 N·m (bu-lông M10).
-
Đảm bảo bắt chặt busbar → washer → nut, tránh lỏng gây phát nhiệt.
-
6. Ưu điểm khi chọn HCF1000A
✅ An toàn tuyệt đối – nhờ công nghệ gốm kín khí và khí H₂ trơ chống hồ quang.
✅ Hiệu suất cao, chịu dòng 1000A ổn định ở 85°C.
✅ Không phân cực – hỗ trợ dòng hai chiều linh hoạt.
✅ Tuổi thọ cơ khí 200.000 chu kỳ – điện 200 chu kỳ ở 1500VDC.
✅ Chịu ngắn mạch tới 10.000A – không khói, không nổ.
✅ Tùy chọn tiếp điểm phụ NO/NC giúp giám sát linh hoạt.
✅ Chứng nhận quốc tế: UL / CE / CCC / CB / RoHS / REACH.
7. Mã sản phẩm & cấu hình đặt hàng
| Model | Điện áp tải (VDC) | Dòng định mức (A) | Cuộn coil (VDC) | Tùy chọn tiếp điểm phụ | Đầu nối tải |
|---|---|---|---|---|---|
| HCF1000A-1500HC5 | 1500 | 1000 | 12 / 24 / 48 | Không có | Copper Busbar |
| HCF1000A-1500HC5H | 1500 | 1000 | 12 / 24 / 48 | 1NO | Copper Busbar |
| HCF1000A-1500HC5C | 1500 | 1000 | 12 / 24 / 48 | 1NC | Copper Busbar |
| HCF1000A-1500HC5Z | 1500 | 1000 | 12 / 24 / 48 | 1NO + 1NC | Copper Busbar |
8. Kết luận
Contactor DC HCF1000A là thiết bị đóng cắt siêu cao áp mạnh mẽ, an toàn và bền bỉ, lý tưởng cho các hệ thống điện áp cao, dòng tải lớn trong ESS, Solar, EV và công nghiệp DC.
Với cấu trúc gốm kín khí, khả năng chịu dòng cao, chống hồ quang và tuổi thọ vượt trội, HCF1000A mang đến giải pháp an toàn, hiệu quả và tin cậy lâu dài.
KMET JSC – đại diện phân phối chính thức Hiitio tại Việt Nam – cam kết mang đến sản phẩm chính hãng, hỗ trợ kỹ thuật chuyên sâu và dịch vụ hậu mãi tận tâm.
