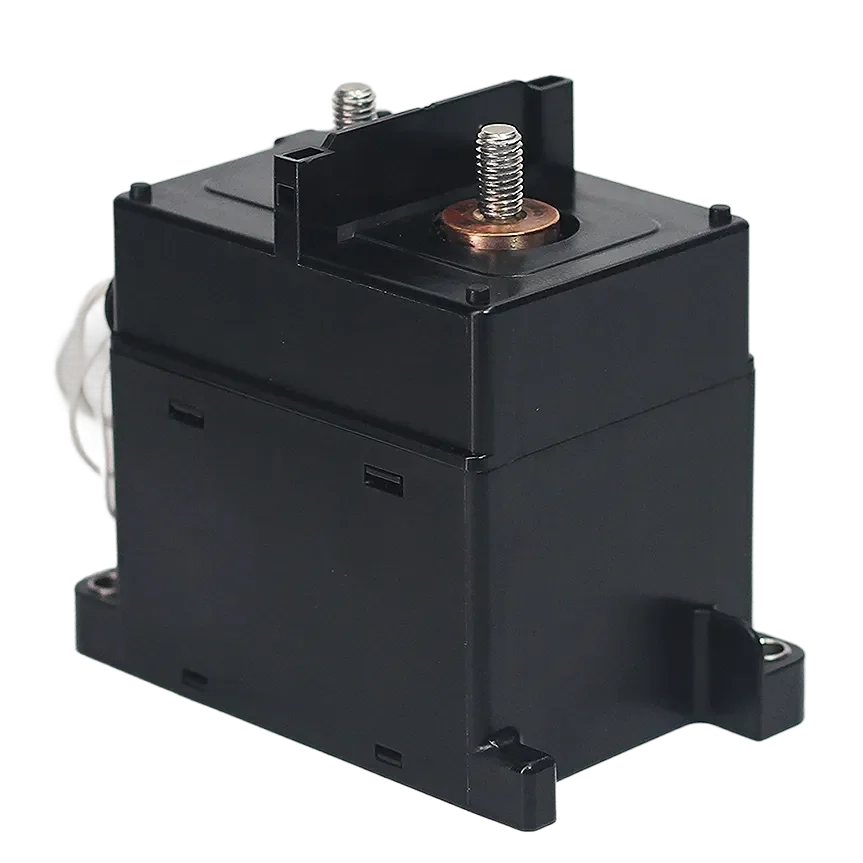

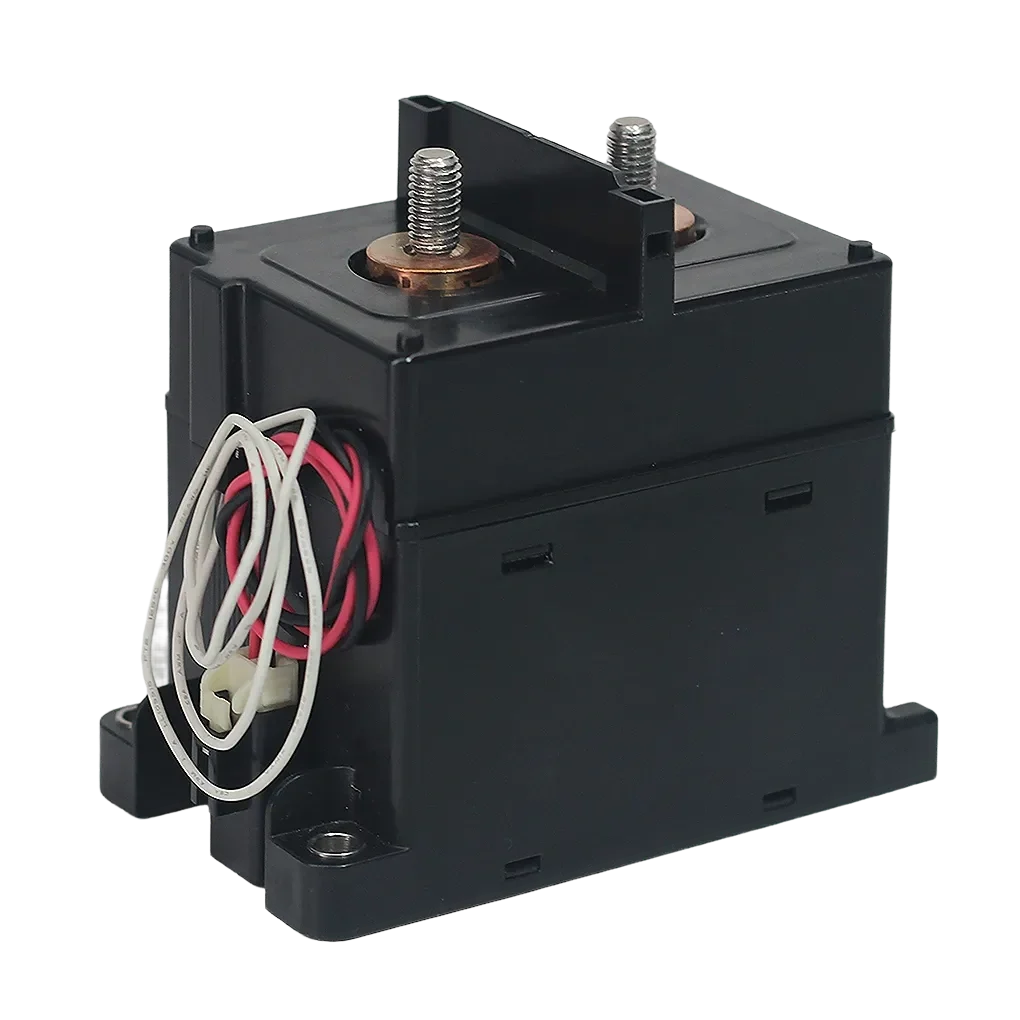

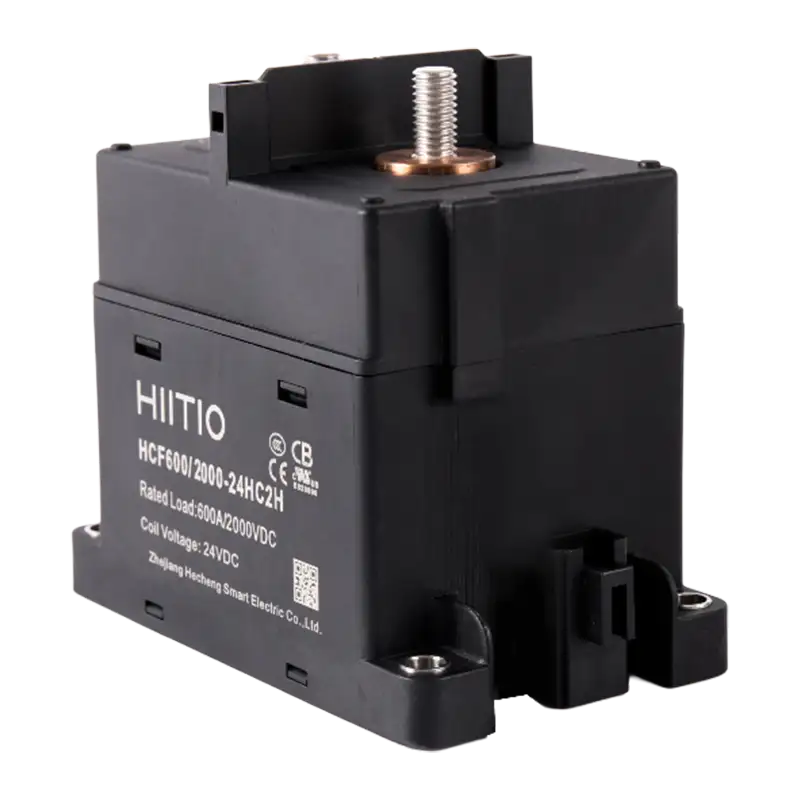

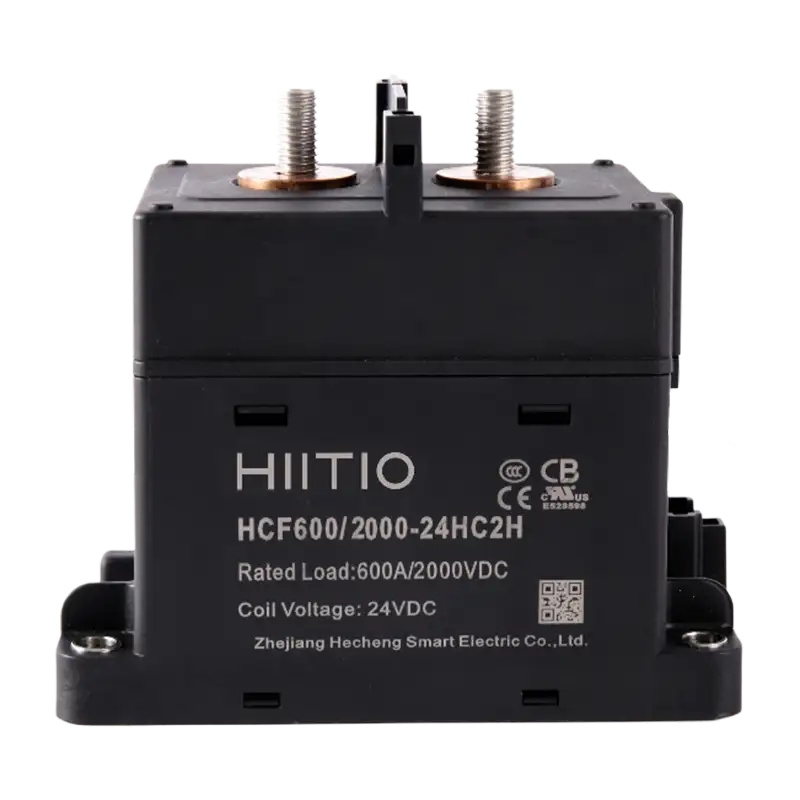

Contactor DC HCF600 – Giải pháp đóng cắt 600A, 1500VDC an toàn và đáng tin cậy cho hệ thống công suất lớn
1. Giới thiệu chung
HCF600 là dòng contactor DC cao áp 600A – 1500VDC do Zhejiang Hecheng Smart Electric Co., Ltd. (Hiitio) sản xuất, được thiết kế chuyên biệt cho các hệ thống điện công suất lớn như ESS, inverter năng lượng mặt trời, xe điện (EV), trạm sạc nhanh DC, UPS, và công nghiệp DC hiện đại.
Sản phẩm được trang bị buồng tiếp điểm gốm kín khí (Ceramic Sealing) chứa khí H₂ trơ, đảm bảo không rò hồ quang, không cháy nổ, giảm điện trở tiếp xúc và duy trì độ ổn định lâu dài.
Với khả năng chịu dòng 600A liên tục ở 85°C cùng thiết kế không phân cực (non-polarity), HCF600 là lựa chọn tối ưu cho các hệ thống DC yêu cầu độ tin cậy, độ bền và an toàn tuyệt đối.
2. Đặc điểm nổi bật
-
-
Dòng định mức 600A – điện áp làm việc tối đa 1500VDC, đáp ứng yêu cầu khắt khe của hệ thống công suất cao.
-
Buồng tiếp điểm gốm kín khí chứa khí H₂ trơ, giúp ngăn rò hồ quang, chống cháy nổ, ổn định điện trở tiếp xúc.
-
Thiết kế không phân cực, hỗ trợ dòng điện hai chiều (bidirectional) – linh hoạt cho nhiều ứng dụng.
-
Chịu được dòng ngắn mạch đến 3000A / 1s, không phát nổ hay hư hại khi xảy ra sự cố.
-
Hoạt động ổn định trong dải nhiệt -40°C đến +85°C, độ ẩm tới 85%RH.
-
Cuộn coil 12VDC / 24VDC / 48VDC, công suất tiêu thụ chỉ 6W, tiết kiệm năng lượng.
-
Tùy chọn tiếp điểm phụ NO (SPST-NO) giúp giám sát và điều khiển trạng thái hoạt động.
-
Tuân thủ các tiêu chuẩn quốc tế UL 60947-4, CE, CCC, CB, S-Mark, RoHS, REACH.
-
3. Ứng dụng điển hình
-
-
Hệ thống lưu trữ năng lượng (ESS, BMS)
-
Inverter năng lượng mặt trời (PV, combiner box)
-
Xe điện (EV/PHEV), trạm sạc DC, bộ PDU công suất lớn
-
UPS, nguồn DC công nghiệp, hệ thống tự động hóa điện áp cao
-
4. Thông số kỹ thuật chính
| Thông số | Giá trị |
|---|---|
| Điện áp làm việc tối đa | 1500VDC |
| Dòng định mức | 600A |
| Dạng tiếp điểm chính | 1NO (SPST-NO) |
| Tùy chọn tiếp điểm phụ | 1NO (SPST-NO) |
| Sụt áp tiếp điểm | ≤0.12V (tại 600A) |
| Dòng chịu ngắn hạn | 700A/10min; 1000A/60s; 1600A/10s; 3000A/1s |
| Khả năng chịu ngắn mạch | 1000A 1500VDC (1 lần) – không phát nổ |
| Tuổi thọ điện (resistive load) | 600A 450VDC – 2000 lần; 600A 1500VDC – 500 lần |
| Tuổi thọ cơ khí | 200.000 lần |
| Điện trở cách điện (ban đầu) | ≥1000MΩ (1500VDC) |
| Độ bền điện môi (cuộn coil ↔ tiếp điểm) | ≥5000VAC (1 phút) |
| Điện áp cuộn coil | 12VDC / 24VDC / 48VDC |
| Công suất coil | 6W |
| Thời gian hút / nhả | ≤30ms / ≤10ms |
| Nhiệt độ hoạt động | -40°C ~ +85°C |
| Trọng lượng | Khoảng 750g |
5. Hướng dẫn sử dụng & lắp đặt
-
-
Dây dẫn hoặc busbar ≥400mm² để tránh phát nhiệt.
-
Tránh lắp gần nguồn từ trường mạnh, máy biến áp hoặc vật tỏa nhiệt cao.
-
Với tải cảm, cần gắn mạch dập xung hoặc điện trở phi tuyến để bảo vệ tiếp điểm.
-
Với tải tụ, cần mạch tiền nạp (pre-charge) để tránh hồ quang.
-
Mô-men siết vít: 6–8 N·m (vít M6).
-
Tuân thủ đúng thứ tự lắp đặt busbar → washer → nut để đảm bảo độ tiếp xúc tốt và tránh quá nhiệt.
-
6. Ưu điểm khi chọn HCF600
✅ An toàn tuyệt đối nhờ công nghệ gốm kín khí và khí H₂ trơ chống hồ quang.
✅ Hoạt động ổn định ở 600A / 1500VDC, phù hợp hệ thống công suất cao.
✅ Không phân cực – dòng điện hai chiều linh hoạt.
✅ Tuổi thọ cao – 200.000 chu kỳ cơ khí, 2000 chu kỳ điện.
✅ Tùy chọn tiếp điểm phụ NO giúp giám sát thông minh.
✅ Đạt chứng nhận UL / CE / CCC / CB / RoHS / REACH.
✅ Phân phối chính hãng bởi KMET – hỗ trợ kỹ thuật & bảo hành chuyên nghiệp.
7. Mã sản phẩm & cấu hình đặt hàng
| Model | Điện áp tải (VDC) | Dòng định mức (A) | Cuộn coil (VDC) | Đầu nối tải | Ghi chú |
|---|---|---|---|---|---|
| HCF600-1500HC1 | 1500 | 600 | 12 / 24 / 48 | Internal Thread | Phiên bản tiêu chuẩn |
| HCF600-1500HC2 | 1500 | 600 | 12 / 24 / 48 | External Thread | Phiên bản đầu nối ngoài |
| HCF600-1500HC1H | 1500 | 600 | 12 / 24 / 48 | Internal Thread | Có tiếp điểm phụ NO |
| HCF600-1500HC2H | 1500 | 600 | 12 / 24 / 48 | External Thread | Có tiếp điểm phụ NO |
8. Kết luận
Contactor DC HCF600 là dòng thiết bị đóng cắt cao áp chuyên dụng, mang lại độ tin cậy, an toàn và tuổi thọ vượt trội cho các hệ thống điện áp cao và dòng tải lớn.
Với thiết kế gốm kín khí, khả năng chịu dòng 600A ở 85°C và hoạt động ổn định 1500VDC, HCF600 là lựa chọn lý tưởng cho ESS, EV, Solar, UPS và các ứng dụng DC công nghiệp hiện đại.
KMET JSC, đại diện phân phối chính thức Hiitio tại Việt Nam, cam kết mang đến sản phẩm chính hãng, dịch vụ kỹ thuật tận tâm và giải pháp tối ưu cho khách hàng.
