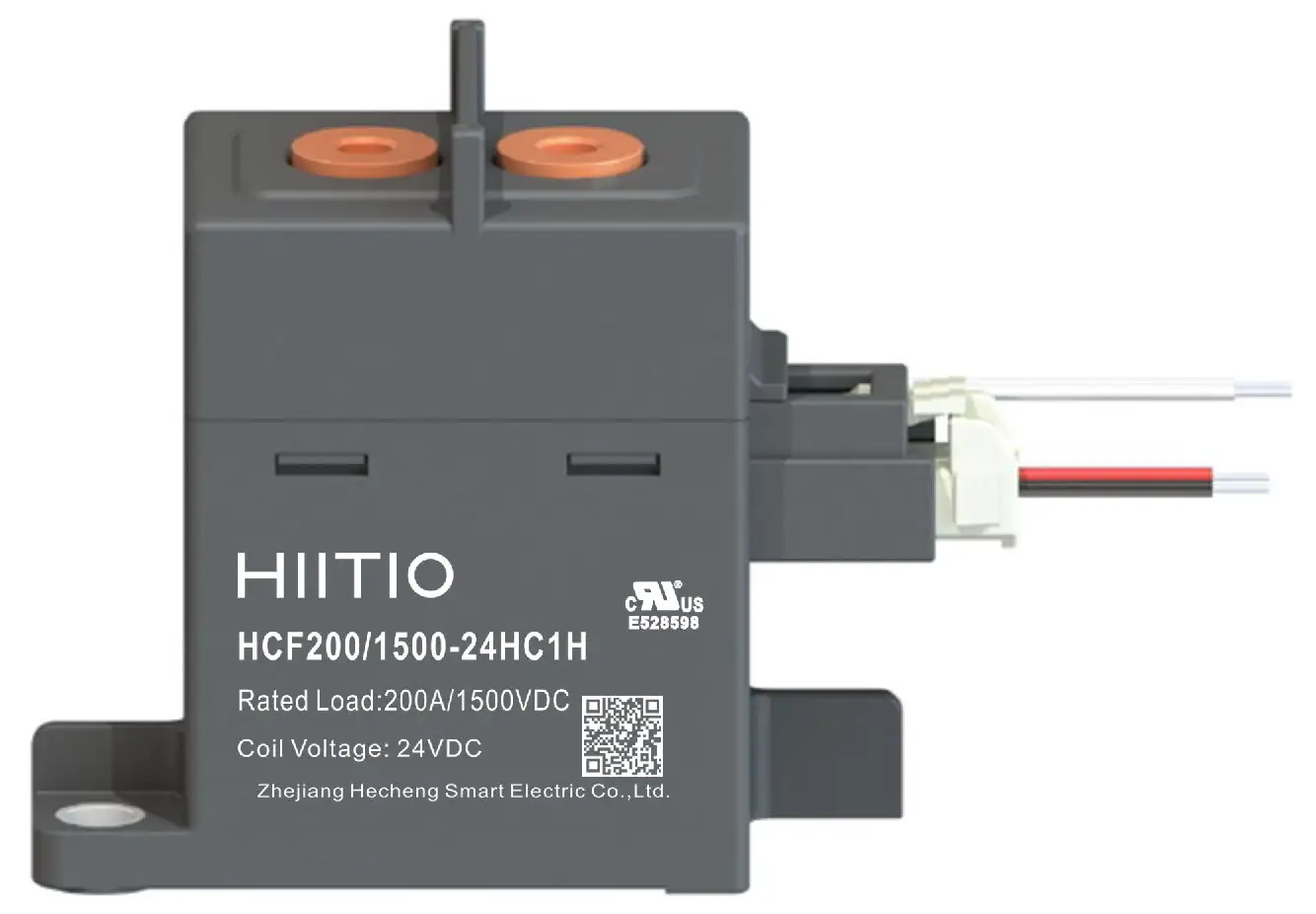

Contactor DC HCF200 – Giải pháp đóng cắt 200A – 1500VDC an toàn tuyệt đối cho hệ thống điện công suất cao
1. Giới thiệu chung
HCF200 là dòng contactor DC cao áp 200A do Zhejiang Hecheng Smart Electric Co., Ltd. (Hiitio) sản xuất, được thiết kế dành cho các hệ thống năng lượng và xe điện công suất lớn, yêu cầu độ tin cậy, độ bền và khả năng đóng cắt an toàn tuyệt đối.
Sản phẩm sử dụng buồng tiếp điểm gốm kín khí (Ceramic Sealing) chứa khí H₂ trơ, đảm bảo không rò hồ quang, không cháy nổ và duy trì điện trở tiếp xúc ổn định trong suốt quá trình vận hành.
Với khả năng chịu dòng 200A liên tục ở 85°C và điện áp làm việc lên đến 1500VDC, HCF200 là lựa chọn hàng đầu cho các ứng dụng ESS, inverter năng lượng mặt trời, trạm sạc xe điện, UPS và hệ thống DC công nghiệp.
2. Đặc điểm nổi bật
-
-
Dòng định mức 200A – điện áp làm việc tối đa 1500VDC
-
Cấu trúc gốm kín khí chứa khí H₂ trơ, giúp ngăn rò hồ quang, chống cháy nổ
-
Thiết kế không phân cực (non-polarity) – cho phép dòng điện hai chiều, dễ dàng lắp đặt ở mọi hướng
-
Khả năng chịu dòng ngắn mạch lên đến 2000A / 0.6s, đảm bảo an toàn tuyệt đối
-
Hoạt động ổn định trong môi trường -40°C đến +85°C, phù hợp với điều kiện khắc nghiệt
-
Cuộn coil đa tùy chọn 12VDC / 24VDC / 48VDC, công suất tiêu thụ chỉ 6W
-
Tùy chọn thêm 1 tiếp điểm phụ NO (SPST-NO) để giám sát trạng thái hoạt động
-
Đạt chứng nhận quốc tế UL 60947-4, CE, CCC, CB, S-Mark, RoHS, REACH
-
3. Ứng dụng điển hình
-
-
Hệ thống lưu trữ năng lượng (ESS), BMS, pin công nghiệp
-
Hệ thống điện mặt trời (PV Inverter, Combiner Box)
-
Xe điện (EV/PHEV), trạm sạc nhanh DC, module công suất cao
-
Thiết bị công nghiệp DC, UPS, nguồn DC và hệ thống tự động hóa
-
4. Thông số kỹ thuật chính
| Thông số | Giá trị |
|---|---|
| Điện áp làm việc tối đa | 1500VDC |
| Dòng định mức | 200A |
| Dạng tiếp điểm chính | 1NO (SPST-NO) |
| Điện áp cuộn coil | 12VDC / 24VDC / 48VDC |
| Công suất coil | 6W |
| Sụt áp tiếp điểm | ≤0.1V (tại 200A) |
| Dòng chịu ngắn hạn | 250A/15min; 320A/5min; 600A/30s; 900A/10s; 2000A/0.6s |
| Tuổi thọ điện (450VDC) | 1200 lần (200A), 6000 lần (15A 1500VDC) |
| Tuổi thọ cơ khí | 200.000 lần |
| Điện trở cách điện (ban đầu) | ≥1000MΩ (1000VDC) |
| Độ bền điện môi (coil ↔ contact) | ≥4000VAC (1 phút) |
| Thời gian hút / nhả | ≤30ms / ≤10ms |
| Nhiệt độ môi trường hoạt động | -40°C ~ +85°C |
| Trọng lượng | Khoảng 350g |
5. Hướng dẫn sử dụng & lắp đặt
-
-
Sử dụng dây dẫn hoặc busbar ≥60mm² để tránh quá nhiệt đầu cực.
-
Tránh lắp đặt gần nguồn nhiệt cao hoặc từ trường mạnh.
-
Với tải cảm, nên sử dụng mạch dập xung hoặc điện trở phi tuyến để bảo vệ tiếp điểm.
-
Khi dùng với tải dung, cần có mạch tiền nạp (pre-charge) để tránh hồ quang.
-
Mô-men siết vít: 6–8 N·m (vít M6).
-
Tuân thủ đúng thứ tự bắt bu-lông (busbar → washer → screw) để đảm bảo tiếp xúc tốt và tránh phát nhiệt.
-
6. Ưu điểm khi chọn HCF200
✅ An toàn tuyệt đối – chống rò hồ quang, chống cháy nổ
✅ Hoạt động bền bỉ ở 200A – 1500VDC, phù hợp hệ thống công suất cao
✅ Thiết kế không phân cực, hỗ trợ dòng điện hai chiều
✅ Tuổi thọ cao, độ tin cậy lớn, đáp ứng tiêu chuẩn quốc tế
✅ Tùy chọn tiếp điểm phụ NO để giám sát trạng thái đóng/ngắt
✅ Phân phối chính hãng tại Việt Nam bởi KMET, hỗ trợ kỹ thuật & bảo hành chuyên nghiệp
7. Cấu hình & mã đặt hàng
| Model | Điện áp tải (VDC) | Dòng định mức (A) | Cuộn coil (VDC) | Đầu nối | Ghi chú |
|---|---|---|---|---|---|
| HCF200-1500HC1 | 1500 | 200 | 12 / 24 / 48 | Connector + Internal Thread | Phiên bản tiêu chuẩn, không tiếp điểm phụ |
| HCF200-1500HC1H | 1500 | 200 | 12 / 24 / 48 | Connector + Internal Thread | Có 1 tiếp điểm phụ NO để giám sát |
8. Kết luận
HCF200 là dòng contactor DC công suất cao lý tưởng cho các hệ thống điện áp đến 1500VDC, đáp ứng yêu cầu an toàn, ổn định và bền bỉ trong môi trường làm việc khắc nghiệt.
Nhờ thiết kế gốm kín khí, khả năng chịu dòng ngắn mạch vượt trội và độ tin cậy cao, HCF200 được tin dùng trong ESS, EV, Solar và các ứng dụng DC công nghiệp hiện đại.
KMET JSC – nhà phân phối chính thức Hiitio tại Việt Nam – cam kết cung cấp sản phẩm chính hãng, dịch vụ kỹ thuật tận tâm và giá trị vượt trội cho khách hàng.
