Contactor DC HCF350 – 350A, 2500VDC, Giải pháp đóng cắt an toàn cho hệ thống điện áp siêu cao
1. Giới thiệu chung
HCF350-2500VDC là dòng contactor DC cao áp do Zhejiang Hecheng Smart Electric Co., Ltd. (Hiitio) sản xuất, được thiết kế dành cho các hệ thống công suất cực lớn như ESS, inverter năng lượng mặt trời, xe điện, trạm sạc, UPS và thiết bị DC công nghiệp.
Sản phẩm có buồng tiếp điểm gốm kín khí (Ceramic Sealing) chứa khí H₂ trơ, giúp ngăn rò hồ quang, chống cháy nổ, đảm bảo độ ổn định và độ tin cậy tuyệt đối trong vận hành ở điện áp lên đến 2500VDC.
Nhờ khả năng chịu dòng 350A liên tục ở 85°C, HCF350 đáp ứng hoàn hảo yêu cầu của các hệ thống điện áp cao, dòng tải lớn và môi trường khắc nghiệt, đảm bảo hiệu suất và tuổi thọ vượt trội.
2. Đặc điểm nổi bật
-
-
Dòng định mức 350A – điện áp làm việc tối đa 2500VDC, thích hợp cho các ứng dụng DC công suất cao.
-
Buồng tiếp điểm gốm kín khí chứa khí H₂ trơ, giúp ngăn rò hồ quang, chống cháy nổ tuyệt đối.
-
Thiết kế không phân cực (Non-polarity) – hỗ trợ dòng điện hai chiều, lắp đặt linh hoạt ở mọi vị trí.
-
Chịu được dòng ngắn mạch 1000A – 1500VDC (1 lần) mà không gây hư hại hoặc cháy nổ.
-
Hoạt động ổn định trong dải nhiệt -40°C đến +85°C, phù hợp cho môi trường khắc nghiệt.
-
Cuộn coil 12VDC / 24VDC / 48VDC, công suất chỉ 6W, tiết kiệm năng lượng.
-
Tùy chọn thêm tiếp điểm phụ NO (SPST-NO) để giám sát trạng thái hoạt động.
-
Đạt chứng nhận UL, CE, CCC, CB, RoHS, REACH, đảm bảo an toàn và chất lượng quốc tế.
-
3. Ứng dụng điển hình
-
-
Hệ thống lưu trữ năng lượng (ESS, BMS)
-
Hệ thống điện mặt trời (PV inverter, combiner box)
-
Xe điện (EV/PHEV), trạm sạc nhanh DC, bộ phân phối PDU công suất cao
-
UPS, thiết bị công nghiệp DC, nguồn điện áp cao và hệ thống tự động hóa
-
4. Thông số kỹ thuật chính
| Thông số | Giá trị |
|---|---|
| Điện áp làm việc tối đa | 2500VDC |
| Dòng định mức | 350A |
| Dạng tiếp điểm chính | 1NO (SPST-NO) |
| Tùy chọn tiếp điểm phụ | 1NO (SPST-NO) |
| Sụt áp tiếp điểm | ≤0.07V (tại 350A) |
| Khả năng chịu ngắn mạch | 1000A / 1500VDC (1 lần), không phát nổ |
| Tuổi thọ điện (resistive load) | 200 lần (350A 2500VDC), 500 lần (350A 2000VDC) |
| Tuổi thọ cơ khí | 200.000 lần |
| Điện trở cách điện (ban đầu) | ≥1000MΩ (2500VDC) |
| Độ bền điện môi (coil ↔ contact) | ≥5000VAC (1 phút) |
| Điện áp cuộn coil | 12VDC / 24VDC / 48VDC |
| Công suất coil | ≈6W |
| Nhiệt độ môi trường hoạt động | -40°C ~ +85°C |
| Độ ẩm hoạt động | 5% ~ 85%RH |
| Trọng lượng | Khoảng 420g |
5. Hướng dẫn sử dụng & lắp đặt
-
-
Sử dụng busbar hoặc dây dẫn ≥120mm² để đảm bảo dẫn điện ổn định.
-
Tránh lắp gần từ trường mạnh hoặc nguồn nhiệt cao.
-
Khi làm việc với tải cảm, cần mạch dập xung hoặc điện trở phi tuyến để bảo vệ tiếp điểm.
-
Khi sử dụng với tải tụ, cần mạch tiền nạp (pre-charge) để tránh dính tiếp điểm.
-
Mô-men siết vít: 6–8 N·m (vít M6).
-
Tuân thủ đúng trình tự lắp đặt busbar → washer → nut để tránh phát nhiệt.
-
6. Ưu điểm khi chọn HCF350-2500VDC
✅ An toàn tuyệt đối với công nghệ gốm kín khí chứa khí H₂ – không hồ quang, không cháy nổ
✅ Hiệu suất cao, hoạt động ổn định ở 350A – 2500VDC
✅ Không phân cực, hỗ trợ dòng điện hai chiều linh hoạt
✅ Độ bền cao – 200.000 chu kỳ cơ khí, 500 chu kỳ điện ở 2000VDC
✅ Tùy chọn tiếp điểm phụ, dễ dàng giám sát và điều khiển trạng thái mạch
✅ Đạt chứng nhận UL / CE / CCC / CB / RoHS / REACH, đảm bảo tiêu chuẩn toàn cầu
7. Mã sản phẩm & cấu hình đặt hàng
| Model | Điện áp tải (VDC) | Dòng định mức (A) | Cuộn coil (VDC) | Đầu nối tải | Tùy chọn |
|---|---|---|---|---|---|
| HCF350-2500HC1 | 2500 | 350 | 12 / 24 / 48 | Ren trong | Phiên bản tiêu chuẩn |
| HCF350-2500HC2 | 2500 | 350 | 12 / 24 / 48 | Ren ngoài | Phiên bản đầu nối ngoài |

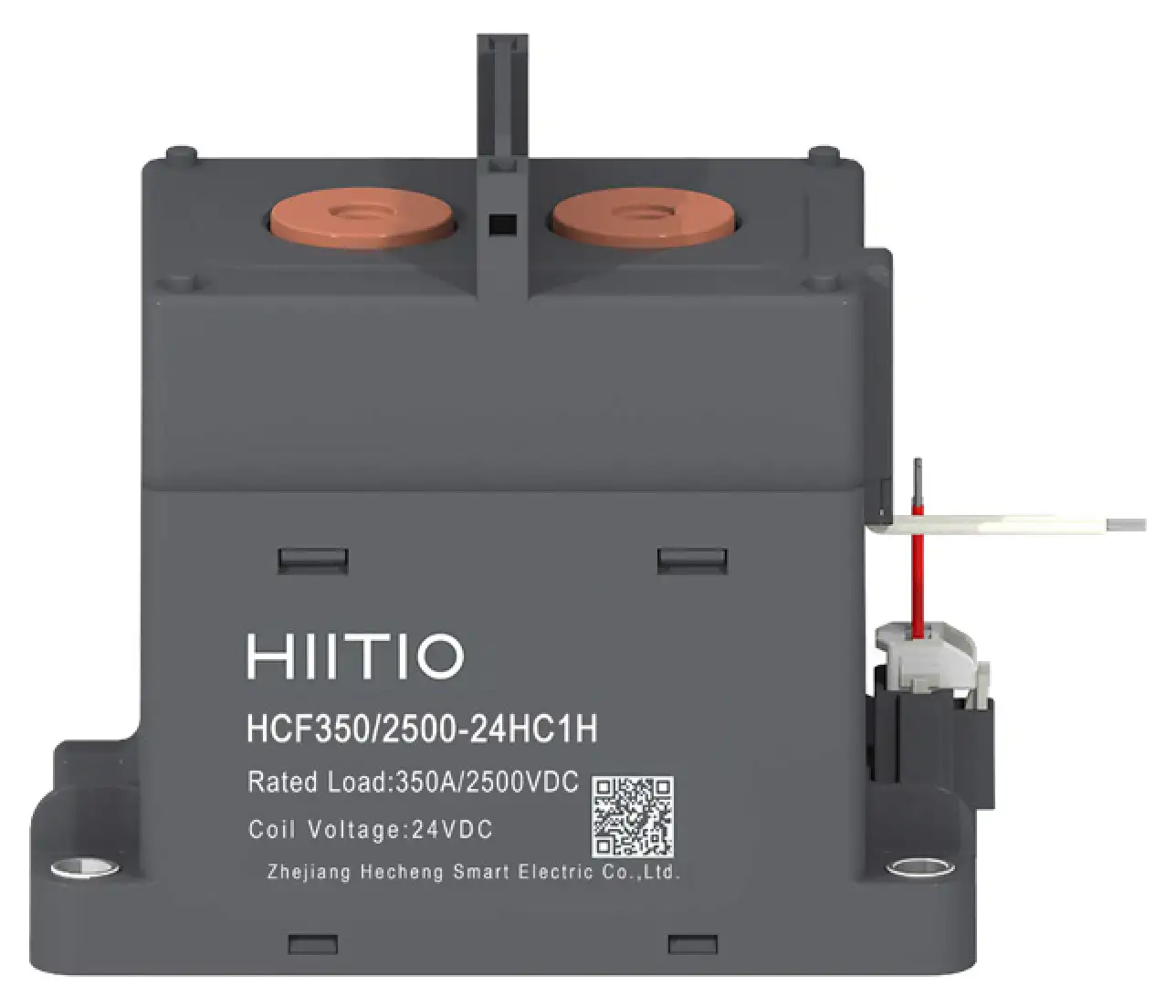

| HCF350-2500HC1H | 2500 | 350 | 12 / 24 / 48 | Ren trong | Có tiếp điểm phụ NO |

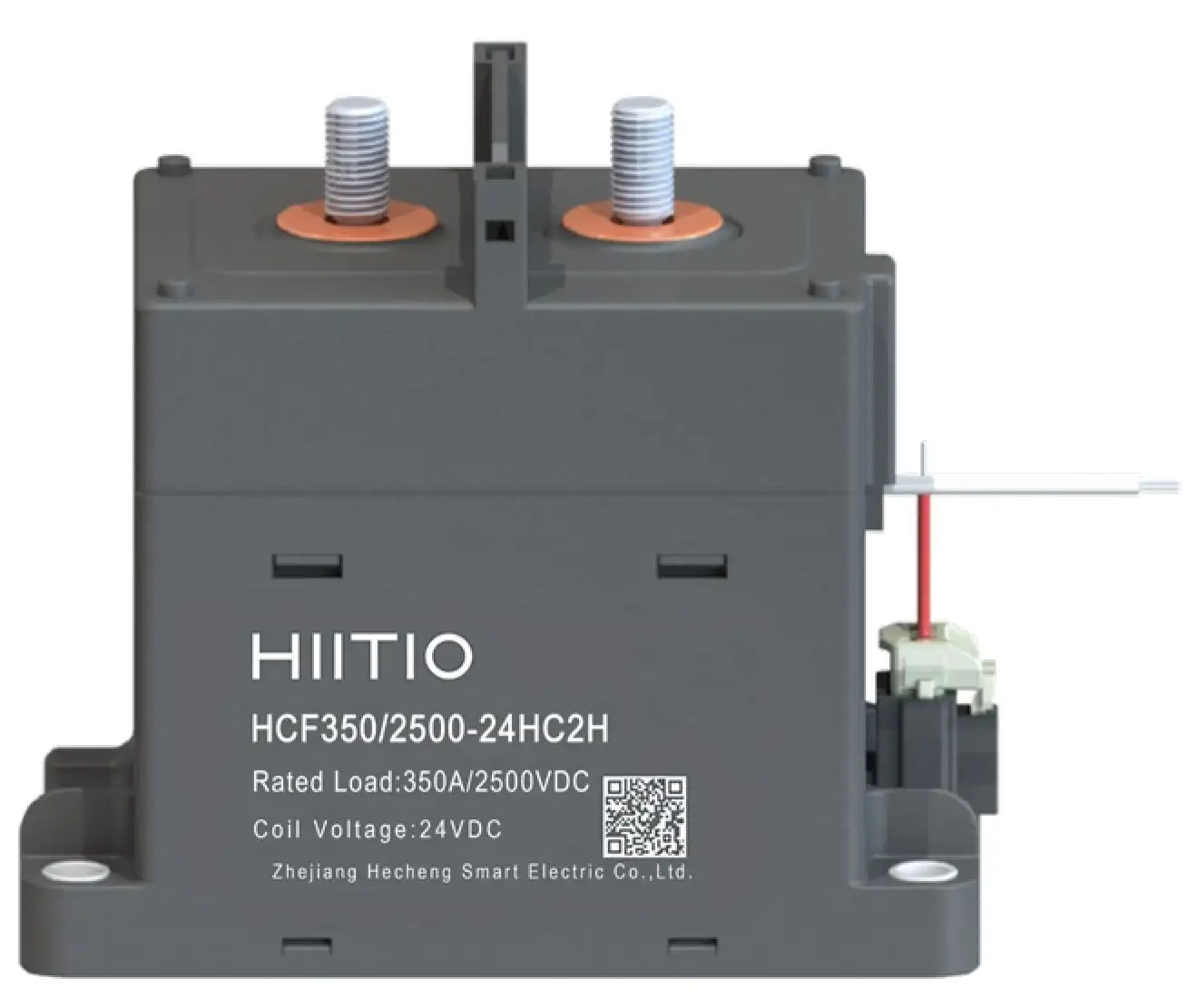

| HCF350-2500HC2H | 2500 | 350 | 12 / 24 / 48 | Ren ngoài | Có tiếp điểm phụ NO |
8. Kết luận
Contactor DC HCF350-2500VDC là dòng contactor siêu cao áp được thiết kế cho các hệ thống điện công suất lớn yêu cầu an toàn, ổn định và hiệu suất vượt trội.
Với công nghệ gốm kín khí, khả năng chịu áp tới 2500VDC và dòng tải 350A liên tục, sản phẩm này là giải pháp lý tưởng cho ESS, Solar, EV, UPS và công nghiệp DC cao cấp.
KMET JSC, đại diện phân phối chính thức Hiitio tại Việt Nam, cam kết mang đến sản phẩm chính hãng, dịch vụ kỹ thuật chuyên nghiệp và giải pháp tối ưu cho khách hàng.
