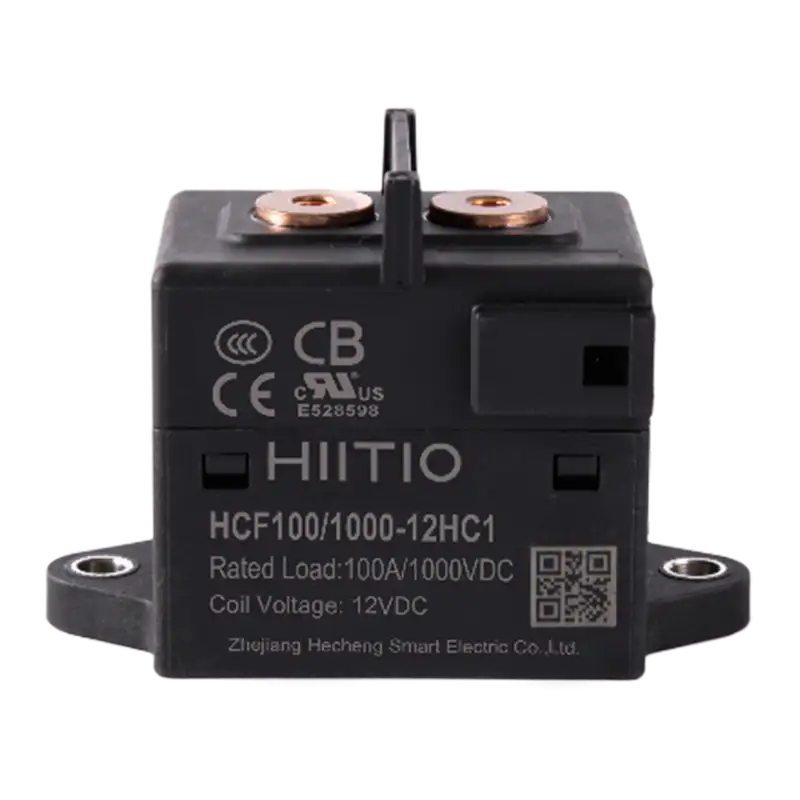

Contactor DC HCF100 – Giải pháp đóng cắt 100A, 1500VDC an toàn và bền bỉ cho hệ thống điện công suất cao
1. Giới thiệu chung
HCF100 là dòng contactor DC công suất lớn do Zhejiang Hecheng Smart Electric Co., Ltd. (Hiitio) sản xuất, được thiết kế chuyên biệt cho hệ thống điện áp cao lên đến 1500VDC với dòng tải định mức 100A.
Sản phẩm sử dụng buồng tiếp điểm gốm kín khí (Ceramic Sealing) chứa khí H₂ trơ, giúp ngăn rò hồ quang, giảm điện trở tiếp xúc và tăng độ ổn định lâu dài.
Với thiết kế không phân cực (non-polarity) và khả năng chịu dòng ngắn mạch lớn, HCF100 đáp ứng hoàn hảo cho các ứng dụng trong xe điện (EV), hệ thống lưu trữ năng lượng (ESS), trạm sạc, inverter năng lượng mặt trời và công nghiệp DC.
2. Đặc điểm nổi bật
-
-
Dòng định mức 100A – Điện áp làm việc tối đa 1500VDC
-
Buồng tiếp điểm gốm kín khí chứa khí H₂ trơ, đảm bảo đóng cắt an toàn, không rò hồ quang, chống cháy nổ
-
Thiết kế không phân cực (Non-polarity) – hỗ trợ dòng điện hai chiều, dễ lắp đặt ở mọi hướng
-
Chịu được dòng ngắn mạch cao đến 1000A/0.6s, không phát nổ, không bật tiếp điểm
-
Hoạt động ổn định trong dải nhiệt -40°C đến +85°C, phù hợp với môi trường công nghiệp khắc nghiệt
-
Cuộn coil đa lựa chọn 12VDC / 24VDC / 48VDC, công suất thấp chỉ 3W
-
Đạt chứng nhận quốc tế UL 60947-4, CE, CCC, CB, S-Mark, RoHS, REACH
-
3. Ứng dụng điển hình
-
-
Hệ thống pin lưu trữ năng lượng (ESS, BMS)
-
Hệ thống năng lượng mặt trời (PV, Inverter, Combiner Box)
-
Xe điện (EV, PHEV), trạm sạc nhanh DC, bộ PDU
-
Nguồn DC công nghiệp, UPS, thiết bị đóng cắt cao áp một chiều
-
4. Thông số kỹ thuật chính
| Thông số | Giá trị |
|---|---|
| Điện áp làm việc tối đa | 1500VDC |
| Dòng định mức | 100A |
| Dạng tiếp điểm | 1NO (SPST-NO) |
| Sụt áp tiếp điểm | 0.1V (tại 100A) |
| Dòng chịu ngắn hạn | 120A/60min; 200A/5min; 400A/1min; 600A/15s; 1000A/0.6s |
| Tuổi thọ điện (resistive load) | 100A 450VDC – 1000 lần; 15A 1500VDC – 10.000 lần |
| Tuổi thọ cơ khí | 200.000 lần |
| Điện áp cuộn coil | 12VDC / 24VDC / 48VDC |
| Công suất cuộn coil | ≈3W |
| Điện trở cách điện (ban đầu) | ≥1000MΩ (1000VDC) |
| Độ bền điện môi (cuộn coil ↔ tiếp điểm) | ≥4000VAC (1 phút) |
| Thời gian hút / nhả | ≤30ms / ≤10ms |
| Nhiệt độ môi trường làm việc | -40°C ~ +85°C |
| Trọng lượng | Khoảng 155g |
5. Hướng dẫn sử dụng & lắp đặt
-
-
Sử dụng thanh đồng hoặc cáp dẫn ≥35 mm² để đảm bảo tản nhiệt tốt.
-
Tránh lắp gần vật tỏa nhiệt hoặc khu vực có từ trường mạnh.
-
Với tải cảm, cần gắn mạch dập xung hoặc điện trở phi tuyến để bảo vệ tiếp điểm.
-
Với tải dung, nên có mạch tiền nạp (pre-charge) nhằm hạn chế hồ quang.
-
Mô-men siết vít: 1.8 – 2.8 N·m (vít M4).
-
Tuân thủ đúng thứ tự bắt bu-lông (busbar – washer – screw) để tránh quá nhiệt.
-
6. Ưu điểm khi chọn HCF100
✅ An toàn tuyệt đối, không rò hồ quang nhờ cấu trúc kín gốm chứa khí H₂
✅ Hoạt động ổn định ở 100A / 1500VDC, phù hợp hệ thống công suất lớn
✅ Không phân cực, hỗ trợ dòng hai chiều linh hoạt
✅ Tuổi thọ cao, bền bỉ đến 200.000 chu kỳ cơ khí
✅ Tuân thủ tiêu chuẩn quốc tế UL, CE, CCC, CB, RoHS, REACH
✅ Được KMET phân phối chính hãng tại Việt Nam, đảm bảo nguồn gốc, tư vấn kỹ thuật & giá tốt nhất
7. Cấu hình & mã đặt hàng
| Model | Điện áp tải (VDC) | Dòng định mức (A) | Cuộn coil (VDC) | Đầu nối | Đặc điểm |
|---|---|---|---|---|---|
| HCF100-1500HC1 | 1500 | 100 | 12 / 24 / 48 | Connector + Internal Thread | Cấu trúc kín gốm, không phân cực, chịu dòng cao |
8. Kết luận
Với thiết kế chống hồ quang tuyệt đối, chịu áp đến 1500VDC và dòng tải 100A liên tục, HCF100 là contactor DC cao cấp dành cho các hệ thống năng lượng, lưu trữ điện, trạm sạc xe điện và thiết bị công nghiệp DC.
KMET JSC – đại diện phân phối chính thức Hiitio tại Việt Nam – mang đến giải pháp đóng cắt an toàn, hiệu suất cao, chi phí tối ưu và dịch vụ kỹ thuật chuyên sâu.
