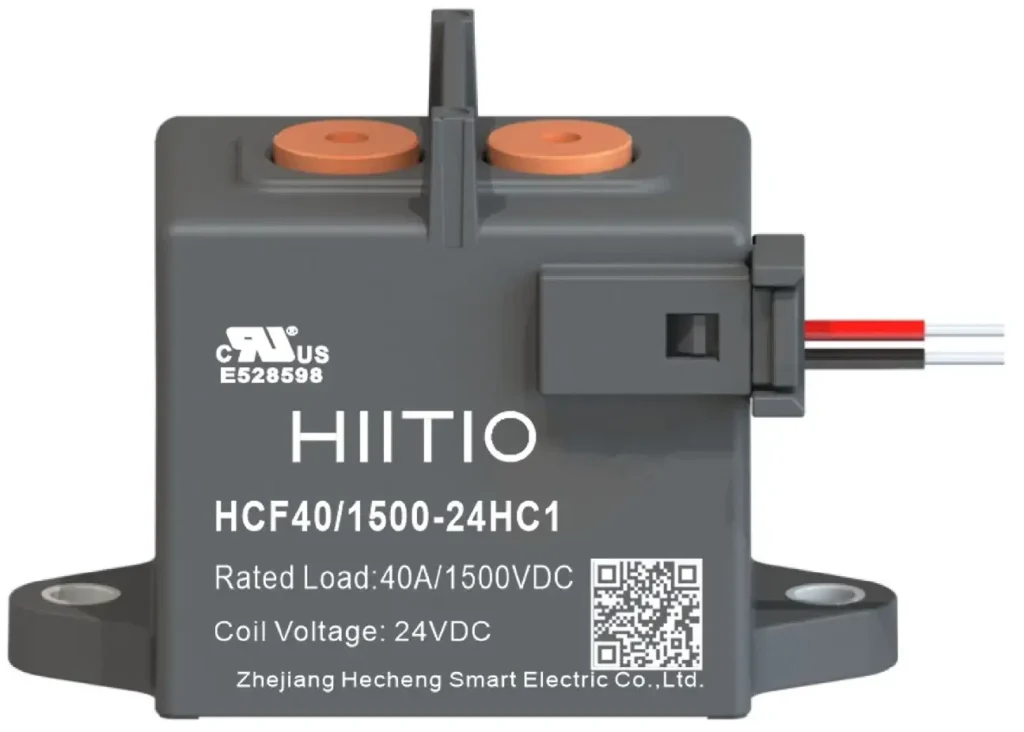

Contactor DC HCF40 – Dòng 40A, 1500VDC, an toàn tuyệt đối và hiệu suất vượt trội
1. Giới thiệu chung
HCF40 là dòng contactor DC 40A cao áp được sản xuất bởi Zhejiang Hecheng Smart Electric Co., Ltd. (Hiitio) – thương hiệu uy tín chuyên về thiết bị đóng cắt điện một chiều cho hệ thống năng lượng, xe điện và công nghiệp hiện đại.
Với kết cấu kín gốm (ceramic sealing), buồng khí H₂ trơ chống cháy nổ, cùng khả năng chịu điện áp lên tới 1500VDC, HCF40 đảm bảo đóng cắt an toàn, không rò hồ quang, phù hợp cho các ứng dụng pin lưu trữ năng lượng (ESS), trạm sạc xe điện (EV Charger), hệ thống năng lượng mặt trời (PV) và thiết bị DC công nghiệp.
2. Đặc điểm nổi bật
-
-
Điện áp làm việc tối đa 1500VDC – dòng định mức 40A, đáp ứng tiêu chuẩn cao của các hệ thống DC hiện đại.
-
Kết cấu gốm kín khí (Ceramic Sealing), buồng tiếp điểm nạp khí H₂ giúp ngăn rò hồ quang, chống cháy nổ và duy trì điện trở tiếp xúc thấp, ổn định.
-
Thiết kế dập hồ quang không cực tính (Non-polarity) – cho phép dòng điện hai chiều (Bidirectional current), dễ dàng lắp đặt ở mọi hướng.
-
Chịu được dòng ngắn mạch cao mà không bị bung tiếp điểm hay phát nổ.
-
Hoạt động ổn định ở nhiệt độ -40°C đến +85°C, thích hợp với môi trường công nghiệp khắc nghiệt.
-
Tùy chọn coil 12VDC / 24VDC / 48VDC, công suất cuộn hút chỉ 3W.
-
Đạt chứng nhận quốc tế UL 60947-4, CE, CCC, CB, S-Mark, RoHS, REACH, đảm bảo chất lượng và độ tin cậy toàn cầu.
-
3. Ứng dụng điển hình
-
-
Battery System & ESS – hệ thống pin lưu trữ năng lượng, BMS, trạm sạc dự phòng.
-
Hệ thống năng lượng mặt trời (PV) – dùng trong inverter, combiner box, DC switchgear.
-
Xe điện (EV/PHEV) – dùng trong bộ chuyển mạch, relay chính, bộ phân phối DC.
-
Thiết bị công nghiệp, UPS, nguồn DC điều khiển tự động.
-
4. Thông số kỹ thuật chính
| Thông số | Giá trị |
|---|---|
| Điện áp làm việc tối đa | 1500VDC |
| Dòng định mức | 40A |
| Dạng tiếp điểm | 1NO (SPST-NO) |
| Sụt áp tiếp điểm | ≤0.12V (tại 40A) |
| Dòng chịu ngắn hạn | 60A/120min; 80A/20min; 160A/30s; 320A/2s; 400A/0.6s |
| Tuổi thọ điện (40A 450VDC) | 20.000 lần |
| Tuổi thọ điện (15A 1500VDC) | 10.000 lần |
| Tuổi thọ cơ khí | 200.000 lần |
| Cuộn coil | 12VDC / 24VDC / 48VDC |
| Công suất coil | ≈3W |
| Điện trở cách điện (ban đầu) | ≥1000MΩ (1000VDC) |
| Độ bền điện môi (cuộn coil ↔ tiếp điểm) | ≥4000VAC (1 phút) |
| Nhiệt độ môi trường hoạt động | -40°C ~ +85°C |
| Trọng lượng | Khoảng 155g |
5. Hướng dẫn sử dụng & lắp đặt
-
-
Sử dụng dây dẫn hoặc thanh đồng ≥10mm² để tránh phát nhiệt tại đầu cực.
-
Tránh lắp gần từ trường mạnh, vật tỏa nhiệt hoặc khu vực ẩm ướt.
-
Với tải cảm, nên bổ sung mạch dập xung hoặc điện trở phi tuyến.
-
Khi dùng với tải tụ, cần mạch tiền nạp (pre-charge) để tránh dính tiếp điểm.
-
Mô-men siết vít: 1.8–2.8 N·m (vít M4).
-
Tuân thủ trình tự bắt bu-lông đúng (busbar – washer – screw) để tránh quá nhiệt.
-
6. Ưu điểm khi chọn HCF40
✅ Đóng cắt an toàn – không rò hồ quang nhờ thiết kế gốm kín khí.
✅ Hoạt động linh hoạt hai chiều – không phân cực, dễ lắp đặt.
✅ Độ bền cao – tuổi thọ cơ khí 200.000 lần, tuổi thọ điện 20.000 lần.
✅ Chịu điện áp tới 1500VDC, phù hợp với hệ thống năng lượng hiện đại.
✅ Tuân thủ đầy đủ tiêu chuẩn quốc tế UL/CE/CCC/CB/RoHS/REACH.
7. Cấu hình sản phẩm & mã đặt hàng
| Model | Điện áp tải (VDC) | Dòng định mức (A) | Cuộn coil (VDC) | Đầu nối | Đặc điểm |
|---|---|---|---|---|---|
| HCF40-1500HC1 | 1500 | 40 | 12 / 24 / 48 | Connector + Internal Thread | Thiết kế kín gốm, không phân cực, an toàn cao |
8. Kết luận
Contactor DC HCF40 là lựa chọn hàng đầu cho các hệ thống điện áp cao, yêu cầu độ tin cậy và an toàn tuyệt đối.
Nhờ kết cấu gốm kín khí, công nghệ dập hồ quang không cực tính và khả năng chịu áp tới 1500VDC, sản phẩm này đặc biệt phù hợp với các ứng dụng ESS, EV, PV và công nghiệp năng lượng sạch.
KMET JSC – nhà phân phối chính thức Hiitio tại Việt Nam – cam kết cung cấp sản phẩm chính hãng, tư vấn kỹ thuật chuyên sâu và giá cạnh tranh nhất.
