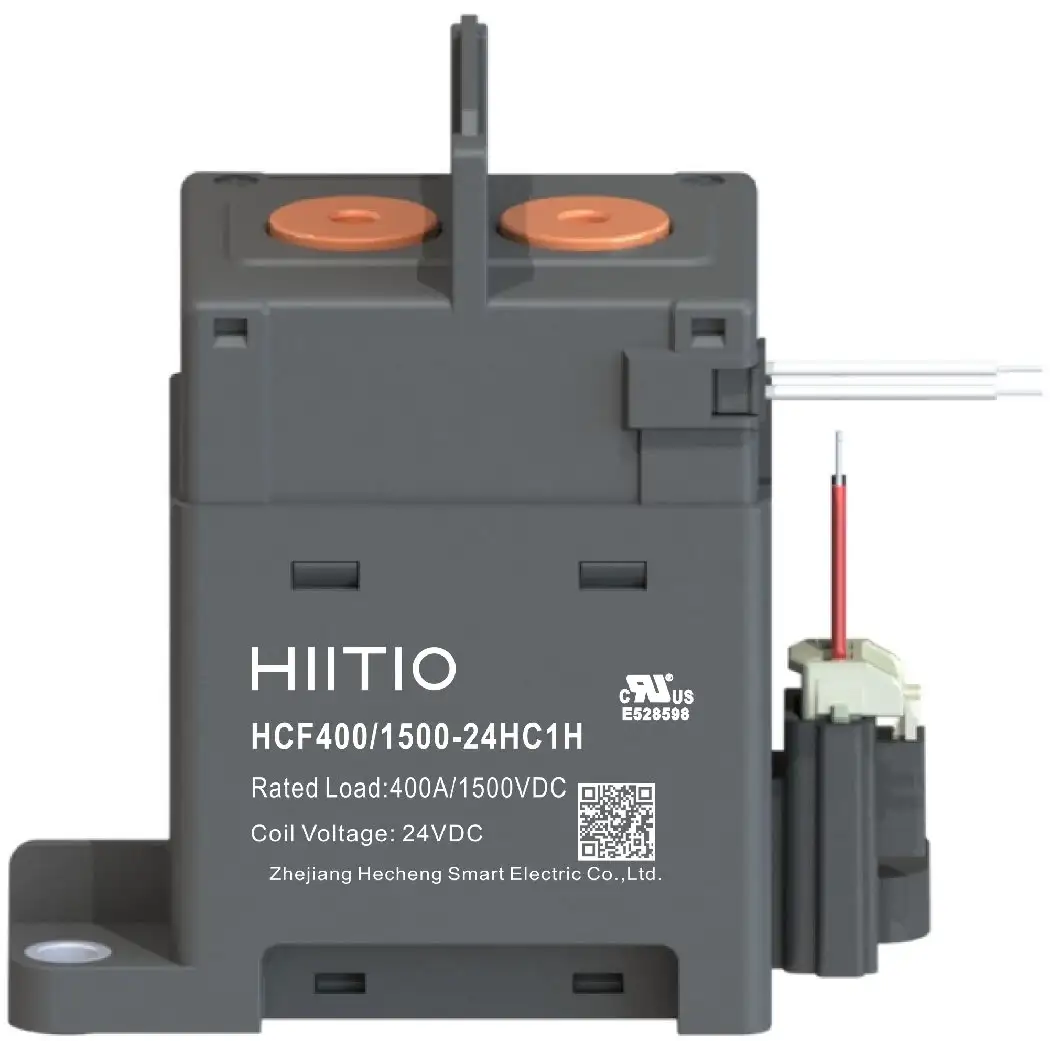

Contactor DC HCF400 – Giải pháp đóng cắt 400A, 1500VDC an toàn, ổn định và độ bền vượt trội
1. Giới thiệu chung
HCF400 là dòng contactor DC cao áp 400A – 1500VDC do Zhejiang Hecheng Smart Electric Co., Ltd. (Hiitio) sản xuất, được thiết kế dành cho các hệ thống năng lượng công suất lớn như ESS, inverter năng lượng mặt trời, xe điện (EV), trạm sạc nhanh, UPS và thiết bị công nghiệp DC.
Sản phẩm được chế tạo với buồng tiếp điểm gốm kín khí (Ceramic Sealing) chứa khí H₂ trơ, giúp ngăn rò hồ quang, giảm điện trở tiếp xúc và chống oxy hóa tiếp điểm, mang lại hiệu suất ổn định và tuổi thọ cao.
Với khả năng chịu dòng 400A liên tục ở 85°C và điện áp làm việc tới 1500VDC, HCF400 là lựa chọn lý tưởng cho các ứng dụng điện áp cao, dòng lớn và yêu cầu độ an toàn tuyệt đối.
2. Đặc điểm nổi bật
-
-
Dòng định mức 400A – điện áp làm việc tối đa 1500VDC
-
Buồng tiếp điểm gốm kín khí chứa khí H₂ trơ, giúp chống hồ quang, không cháy nổ và không oxy hóa tiếp điểm
-
Thiết kế không phân cực (Non-polarity), hỗ trợ dòng điện hai chiều, dễ dàng lắp đặt ở mọi vị trí
-
Chịu dòng ngắn mạch lên đến 3000A / 0.6s, đảm bảo an toàn trong mọi điều kiện sự cố
-
Hoạt động ổn định trong dải nhiệt -40°C đến +85°C
-
Cuộn coil 12VDC / 24VDC / 48VDC, công suất 55W khi khởi động và chỉ 5W khi giữ, tiết kiệm năng lượng
-
Tùy chọn tiếp điểm phụ NO (SPST-NO) giúp giám sát trạng thái đóng/ngắt
-
Tuân thủ tiêu chuẩn quốc tế UL 60947-4, CE, CCC, CB, S-Mark, RoHS, REACH
-
3. Ứng dụng điển hình
-
-
Hệ thống lưu trữ năng lượng (ESS, BMS, battery bank)
-
Hệ thống điện mặt trời (PV inverter, combiner box)
-
Xe điện (EV, PHEV), trạm sạc nhanh DC, bộ PDU công suất cao
-
UPS, nguồn DC công nghiệp, hệ thống tự động hóa điện cao áp
-
4. Thông số kỹ thuật chính
| Thông số | Giá trị |
|---|---|
| Điện áp làm việc tối đa | 1500VDC |
| Dòng định mức | 400A |
| Dạng tiếp điểm chính | 1NO (SPST-NO) |
| Tùy chọn tiếp điểm phụ | 1NO (SPST-NO) |
| Sụt áp tiếp điểm | ≤0.2V (tại 400A) |
| Dòng chịu ngắn hạn | 600A/15min; 900A/120s; 1200A/30s; 3000A/0.6s |
| Khả năng chịu ngắn mạch | 8000A (10ms) – không khói, không cháy |
| Tuổi thọ điện (resistive load) | 2000 lần (400A/450VDC), 300 lần (250A/1500VDC) |
| Tuổi thọ cơ khí | 200.000 lần |
| Điện trở cách điện (ban đầu) | ≥1000MΩ (1500VDC) |
| Độ bền điện môi (coil ↔ contact) | ≥4000VAC (1 phút) |
| Điện áp cuộn coil | 12VDC / 24VDC / 48VDC |
| Công suất coil | 55W (Start) / 5W (Hold) |
| Thời gian hút / nhả | ≤30ms / ≤10ms |
| Nhiệt độ môi trường hoạt động | -40°C ~ +85°C |
| Trọng lượng | Khoảng 700g |
5. Hướng dẫn sử dụng & lắp đặt
-
-
Sử dụng busbar hoặc dây dẫn ≥150mm² để đảm bảo khả năng dẫn dòng.
-
Tránh lắp gần vật tỏa nhiệt hoặc nguồn từ trường mạnh.
-
Với tải cảm, cần mạch dập xung hoặc điện trở phi tuyến để bảo vệ tiếp điểm.
-
Với tải tụ, cần có mạch tiền nạp (pre-charge) để tránh hồ quang khi đóng mạch.
-
Mô-men siết vít: 6–8 N·m (vít M6).
-
Tuân thủ trình tự lắp đặt busbar → washer → screw để tránh phát nhiệt và hư hỏng mối nối.
-
6. Ưu điểm khi chọn HCF400
✅ Đóng cắt an toàn tuyệt đối, không phát sinh hồ quang, không cháy nổ
✅ Hoạt động ổn định ở 400A – 1500VDC, phù hợp cho hệ thống công suất cao
✅ Không phân cực, hỗ trợ dòng hai chiều
✅ Tuổi thọ cơ khí 200.000 lần – tuổi thọ điện 2000 lần ở 450VDC
✅ Tùy chọn tiếp điểm phụ NO để giám sát hệ thống
✅ Đạt chứng nhận UL / CE / CCC / CB / RoHS / REACH
✅ Phân phối chính hãng bởi KMET, bảo hành uy tín, tư vấn kỹ thuật chuyên sâu
7. Mã sản phẩm & cấu hình đặt hàng
| Model | Điện áp tải (VDC) | Dòng định mức (A) | Cuộn coil (VDC) | Đầu nối tải | Ghi chú |
|---|---|---|---|---|---|
| HCF400-1500HC1 | 1500 | 400 | 12 / 24 / 48 | Internal Thread | Phiên bản tiêu chuẩn |
| HCF400-1500HC1H | 1500 | 400 | 12 / 24 / 48 | Internal Thread | Có tiếp điểm phụ NO |
8. Kết luận
HCF400 là contactor DC cao áp thế hệ mới, kết hợp thiết kế gốm kín khí, khả năng chịu dòng lớn và độ tin cậy cao, giúp đảm bảo an toàn tuyệt đối cho các hệ thống DC công suất lớn.
Sản phẩm đạt chứng nhận quốc tế UL, CE, CCC, CB và được KMET JSC – đại diện phân phối chính thức Hiitio tại Việt Nam – cung cấp cùng dịch vụ kỹ thuật chuyên nghiệp, giá thành cạnh tranh và hỗ trợ trọn gói.
