Contactor DC HCF60 – Giải pháp đóng cắt 60A – 1500VDC an toàn tuyệt đối cho hệ thống điện một chiều
1. Giới thiệu chung

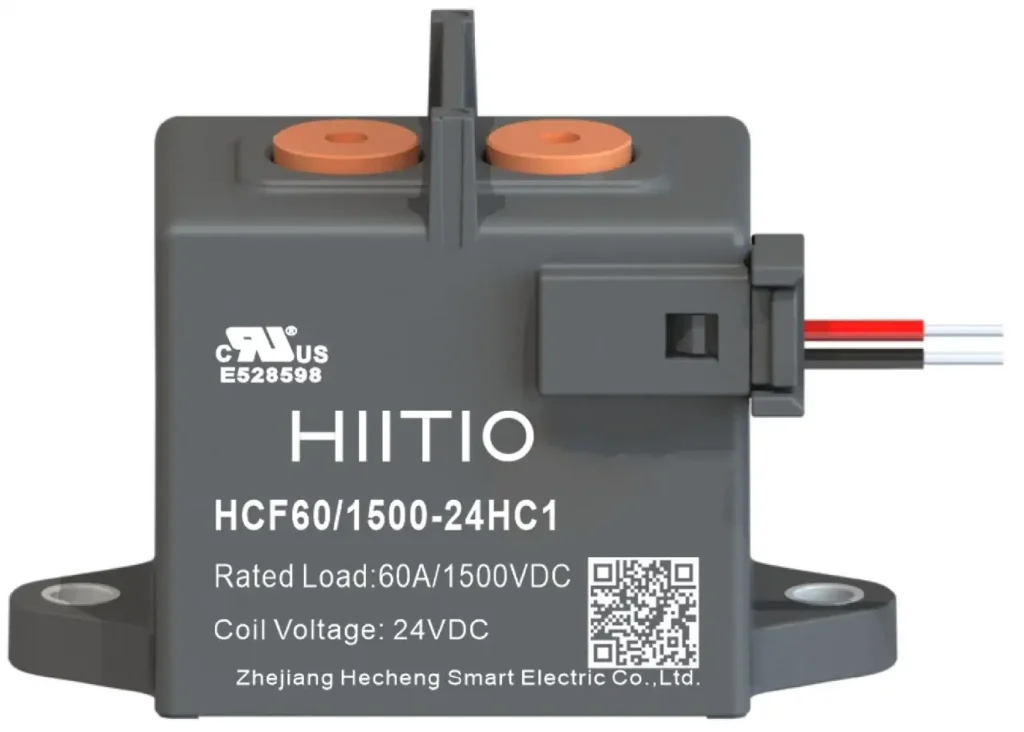

HCF60 là dòng contactor DC 60A – 1500VDC do Zhejiang Hecheng Smart Electric Co., Ltd. (Hiitio) sản xuất, được thiết kế dành riêng cho các ứng dụng công suất lớn, yêu cầu độ tin cậy và an toàn cao trong hệ thống năng lượng mặt trời, trạm sạc xe điện, hệ thống pin lưu trữ (ESS), và thiết bị công nghiệp DC.
Với kết cấu gốm kín khí cùng buồng tiếp điểm chứa khí H₂ trơ, HCF60 có khả năng ngăn rò hồ quang, chống cháy nổ, và đảm bảo độ ổn định điện trở tiếp xúc lâu dài.
Sản phẩm được chứng nhận theo các tiêu chuẩn quốc tế UL 60947-4, CE, CCC, CB, S-Mark, RoHS, REACH, là lựa chọn lý tưởng cho những hệ thống DC điện áp cao và dòng tải lớn.
2. Đặc điểm nổi bật
-
-
Dòng định mức 60A – Điện áp làm việc tối đa 1500VDC, phù hợp cho hệ thống DC công suất cao.
-
Buồng tiếp điểm gốm kín khí (Ceramic Sealing) – chứa hỗn hợp khí H₂ giúp ngăn rò hồ quang và chống cháy nổ tuyệt đối.
-
Thiết kế không phân cực (Non-polarity) – cho phép dòng điện hai chiều, thuận tiện cho mọi hướng lắp đặt.
-
Khả năng chịu ngắn mạch cao, đảm bảo tiếp điểm vẫn đóng chắc chắn khi có sự cố dòng lớn.
-
Hoạt động ổn định trong môi trường -40°C đến +85°C, thích hợp cho điều kiện khí hậu khắc nghiệt.
-
Cuộn coil đa tùy chọn 12VDC / 24VDC / 48VDC, công suất chỉ 3W.
-
Đạt chứng nhận quốc tế UL, CE, CCC, CB, RoHS, REACH – đảm bảo chất lượng và độ tin cậy toàn cầu.
-
3. Ứng dụng điển hình
-
-
Hệ thống lưu trữ năng lượng (ESS), BMS
-
Hệ thống điện mặt trời (PV Inverter, Combiner Box)
-
Xe điện (EV/PHEV), trạm sạc nhanh DC
-
Thiết bị DC công nghiệp, UPS, nguồn DC điều khiển tự động
-
4. Thông số kỹ thuật chính
| Thông số | Giá trị |
|---|---|
| Điện áp làm việc tối đa | 1500VDC |
| Dòng định mức | 60A |
| Dạng tiếp điểm | 1NO (SPST-NO) |
| Sụt áp tiếp điểm | 0.12V (tại 60A) |
| Dòng chịu ngắn hạn | 90A/60min; 120A/20min; 240A/30s; 360A/2s; 600A/0.6s |
| Tuổi thọ điện (resistive load) | 60A 450VDC – 3000 lần; 15A 1500VDC – 10.000 lần |
| Tuổi thọ cơ khí | 200.000 lần |
| Điện áp cuộn coil | 12VDC / 24VDC / 48VDC |
| Công suất coil | ≈3W |
| Điện trở cách điện (ban đầu) | ≥1000MΩ (1000VDC) |
| Độ bền điện môi (cuộn coil ↔ tiếp điểm) | ≥4000VAC (1 phút) |
| Thời gian hút / nhả | ≤30ms / ≤10ms |
| Nhiệt độ môi trường hoạt động | -40°C ~ +85°C |
| Trọng lượng | Khoảng 155g |
5. Hướng dẫn sử dụng & lắp đặt
-
-
Sử dụng dây dẫn hoặc thanh đồng ≥16 mm² để tránh phát nhiệt.
-
Tránh lắp gần từ trường mạnh, vật tỏa nhiệt hoặc môi trường ẩm ướt.
-
Khi sử dụng với tải cảm, cần gắn mạch dập xung hoặc điện trở phi tuyến.
-
Với tải tụ, nên có mạch tiền nạp (pre-charge) để hạn chế hồ quang.
-
Mô-men siết vít: 1.8 – 2.8 N·m (vít M4).
-
Tuân thủ đúng thứ tự lắp busbar – washer – screw để tránh quá nhiệt.
-
6. Ưu điểm khi chọn HCF60
✅ An toàn tuyệt đối với kết cấu gốm kín khí, chống hồ quang và cháy nổ.
✅ Hiệu suất cao, chịu dòng 60A liên tục ở 85°C.
✅ Không phân cực, hỗ trợ dòng hai chiều, dễ lắp đặt.
✅ Tuổi thọ cao – bền bỉ đến 200.000 chu kỳ cơ khí.
✅ Đạt chứng nhận quốc tế UL / CE / CCC / CB / RoHS / REACH.
✅ Phân phối chính hãng bởi KMET – hỗ trợ kỹ thuật chuyên sâu, dịch vụ hậu mãi tận tâm.
7. Cấu hình & mã đặt hàng
| Model | Điện áp tải (VDC) | Dòng định mức (A) | Cuộn coil (VDC) | Đầu nối | Đặc điểm |
|---|---|---|---|---|---|
| HCF60-1500HC1 | 1500 | 60 | 12 / 24 / 48 | Connector + Internal Thread | Kết cấu gốm kín khí, không phân cực, chống hồ quang |
8. Kết luận
HCF60 là contactor DC cao cấp, được thiết kế để vận hành ổn định và an toàn trong môi trường điện áp cao lên đến 1500VDC.
Nhờ kết cấu gốm kín khí, công nghệ dập hồ quang không cực tính, và khả năng chịu dòng cao vượt trội, sản phẩm là lựa chọn lý tưởng cho ESS, EV, Solar, UPS, và các hệ thống DC công nghiệp.
KMET JSC – nhà phân phối chính thức Hiitio tại Việt Nam – cam kết mang đến giải pháp đóng cắt DC toàn diện, chính hãng, bền bỉ và tối ưu chi phí.
