Contactor DC HCF250 – Giải pháp đóng cắt 250A, 1500VDC an toàn và hiệu suất cao
1. Giới thiệu chung

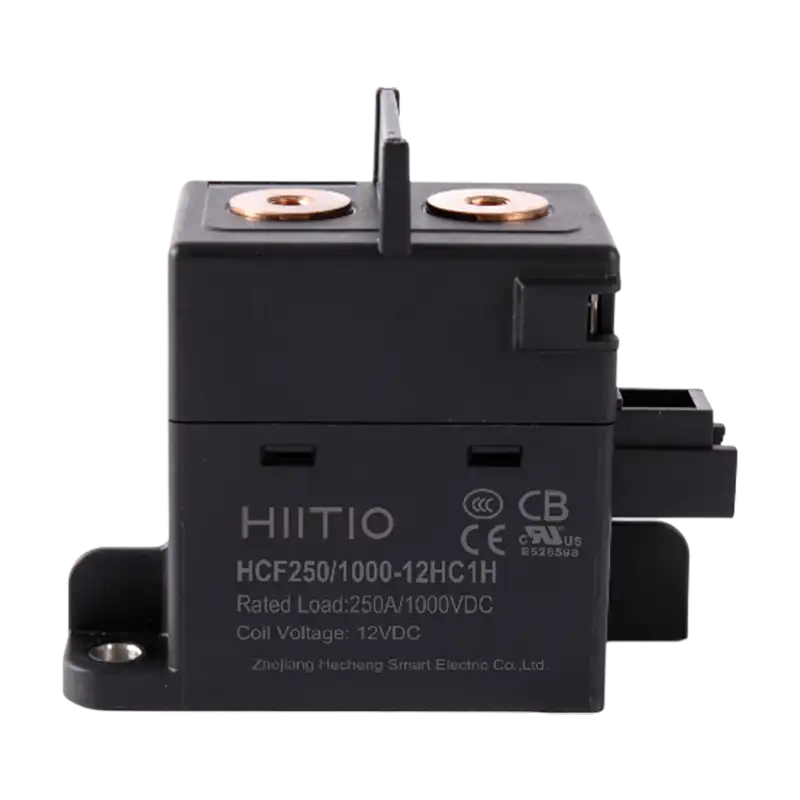

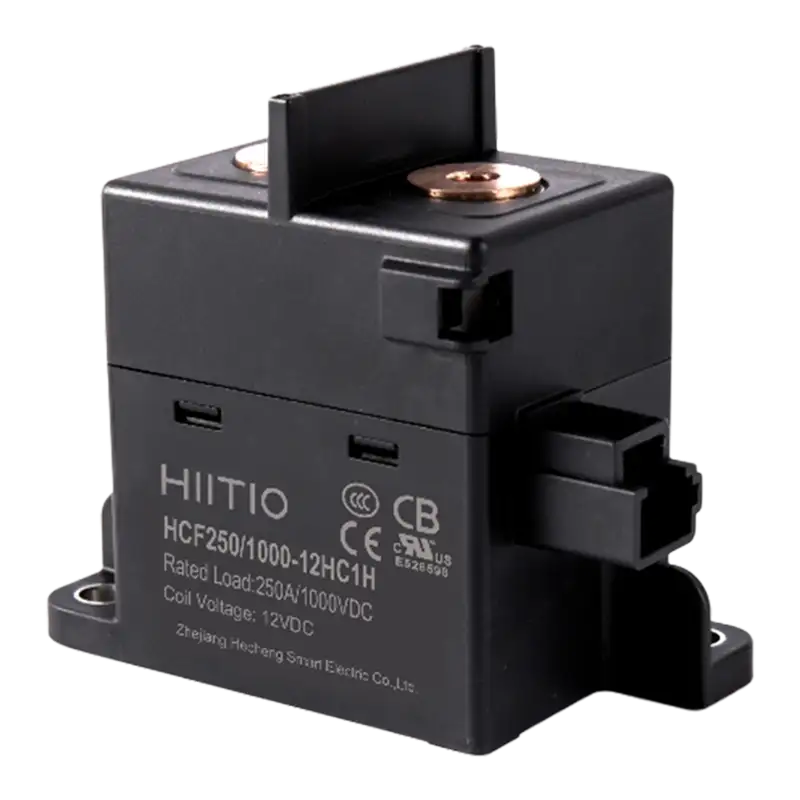

HCF250 là dòng contactor DC cao áp 250A – 1500VDC do Zhejiang Hecheng Smart Electric Co., Ltd. (Hiitio) sản xuất, được thiết kế cho các hệ thống điện công suất lớn như ESS, inverter năng lượng mặt trời, trạm sạc xe điện, hệ thống pin công nghiệp và nguồn DC điều khiển tự động.
Sản phẩm được chế tạo với kết cấu gốm kín khí (Ceramic Sealing), bên trong buồng tiếp điểm chứa khí H₂ trơ, giúp ngăn rò hồ quang, giảm điện trở tiếp xúc và đảm bảo vận hành an toàn tuyệt đối.
Với khả năng chịu dòng 250A liên tục ở 85°C và độ bền cơ học lên đến 200.000 chu kỳ, HCF250 đáp ứng các tiêu chuẩn quốc tế UL, CE, CCC, CB, S-Mark, RoHS, REACH, mang lại độ tin cậy vượt trội trong môi trường công nghiệp khắc nghiệt.
2. Đặc điểm nổi bật
-
-
Dòng định mức 250A – điện áp làm việc tối đa 1500VDC, phù hợp cho hệ thống công suất lớn.
-
Buồng tiếp điểm gốm kín khí chứa khí H₂ trơ, đảm bảo không rò hồ quang – chống cháy nổ tuyệt đối.
-
Thiết kế không phân cực (Non-polarity), cho phép dòng điện hai chiều, dễ dàng lắp đặt.
-
Khả năng chịu dòng ngắn mạch đến 2500A/0.6s, an toàn trong mọi tình huống.
-
Hoạt động ổn định trong dải nhiệt -40°C đến +85°C, phù hợp cho môi trường khắc nghiệt.
-
Tùy chọn cuộn coil 12VDC / 24VDC / 48VDC, công suất chỉ 6W.
-
Tùy chọn tiếp điểm phụ NO (SPST-NO) giúp giám sát trạng thái đóng/ngắt.
-
Đạt chứng nhận quốc tế UL 60947-4, CE, CCC, CB, RoHS, REACH.
-
3. Ứng dụng điển hình
-
-
Hệ thống lưu trữ năng lượng (ESS, BMS, battery rack)
-
Hệ thống điện mặt trời (PV Inverter, Combiner Box, DC switchgear)
-
Xe điện (EV/PHEV), trạm sạc DC, bộ phân phối công suất (PDU)
-
Nguồn DC công nghiệp, UPS, hệ thống tự động hóa, thiết bị năng lượng cao áp
-
4. Thông số kỹ thuật chính
| Thông số | Giá trị |
|---|---|
| Điện áp làm việc tối đa | 1500VDC |
| Dòng định mức | 250A |
| Dạng tiếp điểm chính | 1NO (SPST-NO) |
| Tùy chọn tiếp điểm phụ | 1NO (SPST-NO) |
| Sụt áp tiếp điểm | ≤0.125V (tại 250A) |
| Dòng chịu ngắn hạn | 375A/10min; 500A/120s; 1000A/20s; 2500A/0.6s |
| Khả năng chịu ngắn mạch | 8000A (5ms) – không khói, không cháy |
| Tuổi thọ điện (resistive load) | 1000 lần (250A 450VDC), 6000 lần (50A 1500VDC) |
| Tuổi thọ cơ khí | 200.000 lần |
| Điện áp cuộn coil | 12VDC / 24VDC / 48VDC |
| Công suất cuộn coil | 6W |
| Điện trở cách điện (ban đầu) | ≥1000MΩ (1000VDC) |
| Độ bền điện môi (cuộn coil ↔ tiếp điểm) | ≥4000VAC (1 phút) |
| Thời gian hút / nhả | ≤30ms / ≤10ms |
| Nhiệt độ môi trường làm việc | -40°C ~ +85°C |
| Trọng lượng | Khoảng 415g |
5. Hướng dẫn sử dụng & lắp đặt
-
-
Sử dụng busbar hoặc cáp ≥100mm² để đảm bảo an toàn dẫn điện.
-
Tránh lắp đặt gần từ trường mạnh hoặc nguồn nhiệt cao.
-
Khi làm việc với tải cảm, cần gắn mạch dập xung hoặc điện trở phi tuyến.
-
Khi làm việc với tải tụ, cần có mạch tiền nạp (pre-charge) để tránh dính tiếp điểm.
-
Mô-men siết vít: 6–8 N·m (vít M6).
-
Tuân thủ đúng thứ tự bắt bu-lông (busbar → washer → screw) để tránh quá nhiệt và lỏng mối nối.
-
6. Ưu điểm khi chọn HCF250
✅ An toàn tuyệt đối nhờ cấu trúc gốm kín khí và dập hồ quang bằng khí H₂.
✅ Hoạt động ổn định ở 250A – 1500VDC, phù hợp cho hệ thống DC công suất cao.
✅ Không phân cực, hỗ trợ dòng hai chiều linh hoạt.
✅ Chịu dòng ngắn mạch 2500A / 0.6s, không cháy nổ khi sự cố.
✅ Tuổi thọ cao, vận hành bền bỉ đến 200.000 chu kỳ.
✅ Tùy chọn tiếp điểm phụ giúp giám sát và điều khiển thông minh.
✅ Đạt chứng nhận UL / CE / CCC / CB / RoHS / REACH.
7. Mã sản phẩm & cấu hình đặt hàng
| Model | Điện áp tải (VDC) | Dòng định mức (A) | Cuộn coil (VDC) | Đầu nối | Ghi chú |
|---|---|---|---|---|---|
| HCF250-1500HC1 | 1500 | 250 | 12 / 24 / 48 | Connector + Internal Thread | Phiên bản tiêu chuẩn |
| HCF250-1500HC1H | 1500 | 250 | 12 / 24 / 48 | Connector + Internal Thread | Có tiếp điểm phụ NO |
| HCF250-1500HC1Y | 1500 | 250 | 12 / 24 / 48 | Connector + Internal Thread | Dạng lắp ngang |
| HCF250-1500HC1HY | 1500 | 250 | 12 / 24 / 48 | Connector + Internal Thread | Lắp ngang, có tiếp điểm phụ NO |
8. Kết luận
Contactor DC HCF250 là lựa chọn lý tưởng cho các hệ thống điện công suất lớn cần độ tin cậy, an toàn và khả năng chịu tải cao.
Với cấu trúc gốm kín khí, khả năng dập hồ quang hoàn hảo, và tuân thủ tiêu chuẩn quốc tế, sản phẩm này đáp ứng mọi yêu cầu kỹ thuật trong ESS, EV, Solar và công nghiệp DC hiện đại.
KMET JSC – đại diện phân phối chính thức Hiitio tại Việt Nam – cam kết cung cấp sản phẩm chính hãng, tư vấn kỹ thuật chuyên sâu và dịch vụ hậu mãi toàn diện.
