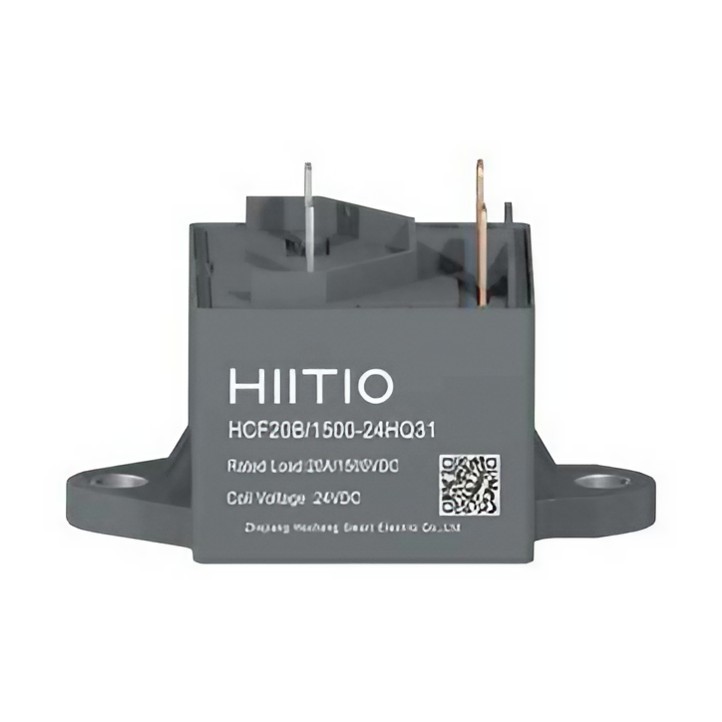

Hiitio HCF20B | Contactor DC 1500V – Giải pháp đóng cắt 20A cho hệ thống năng lượng và xe điện
Giới thiệu chi tiết
Hiitio HCF20B là contactor DC công suất thấp – trung bình, được thiết kế cho các ứng dụng điện áp cao lên tới 1500VDC với dòng tải định mức 20A.
Sản phẩm sử dụng cấu trúc kín bằng gốm (ceramic sealing), bên trong được nạp khí H₂ hỗn hợp đặc biệt, giúp dập hồ quang hiệu quả, giảm thiểu tổn hao tiếp điểm và tăng tuổi thọ vận hành.
Với thiết kế không phân cực (non-polarity arc extinguishing), HCF20B có thể lắp đặt ở bất kỳ hướng nào, thích hợp cho mạch dòng hai chiều (bidirectional) – lý tưởng cho các hệ thống pin năng lượng mặt trời, xe điện (EV), ESS, và bộ chuyển đổi công suất cao.
Contactor có khả năng làm việc liên tục ở 85°C với 20A, đảm bảo độ ổn định và an toàn cao trong các môi trường khắc nghiệt.
Tính năng nổi bật
-
-
Điện áp hoạt động tối đa: 1500VDC
-
Dòng định mức: 20A
-
Khả năng đóng cắt cao: 200A @1000VDC (1 lần), 120A @450VDC (30 lần)
-
Làm việc liên tục ở 85°C với 20A, khả năng chịu tải cao tạm thời
-
Kết cấu kín gốm – khí hydro: loại bỏ nguy cơ rò hồ quang, điện trở tiếp xúc cực thấp (≤0.09V)
-
Thiết kế không phân cực, hỗ trợ dòng hai chiều và lắp đặt linh hoạt
-
Độ bền cơ khí cao: 200.000 chu kỳ, tuổi thọ điện lên đến 75.000 lần @450VDC
-
Chịu rung, chịu sốc mạnh: 20g (shock) / 5.79g (vibration)
-
Hoạt động ổn định trong dải nhiệt: −40°C ~ +85°C
-
Tuân thủ tiêu chuẩn RoHS & REACH, thân thiện môi trường
-
Thông số kỹ thuật chính
| Hạng mục | Thông số |
|---|---|
| Model | HCF20B / HQ31 / HQ32 |
| Điện áp tải tối đa | 450VDC / 800VDC / 1000VDC / 1500VDC |
| Dòng định mức | 20A |
| Điện trở tiếp xúc | ≤ 0.09V @ 20A |
| Dòng giới hạn ngắn hạn | 20A (liên tục); 30A (1h); 40A (20min); 80A (30s); 120A (10s); 200A (0.6s) |
| Khả năng cắt mạch | 200A @1000VDC (1 lần) |
| Tuổi thọ điện (Resistive Load) | 20A 450VDC: 75.000 ops / 20A 1500VDC: 8.000 ops |
| Tuổi thọ cơ khí | ≥ 200.000 ops |
| Công suất cuộn hút | 4W (12V / 24V / 48V) |
| Điện áp cuộn hút | ≤9VDC / ≤18VDC / ≤36VDC |
| Điện áp nhả | ≥1.2VDC / ≥2.4VDC / ≥4.8VDC |
| Cách điện – chịu điện áp | 4000VAC (1 phút) / 1000MΩ @1500VDC |
| Chống rung & sốc | 5.79g / 20g Half Sine Wave |
| Thời gian đóng / nhả | 30ms / 10ms |
| Trọng lượng | Khoảng 155g |
| Dải nhiệt hoạt động | −40°C ~ +85°C |

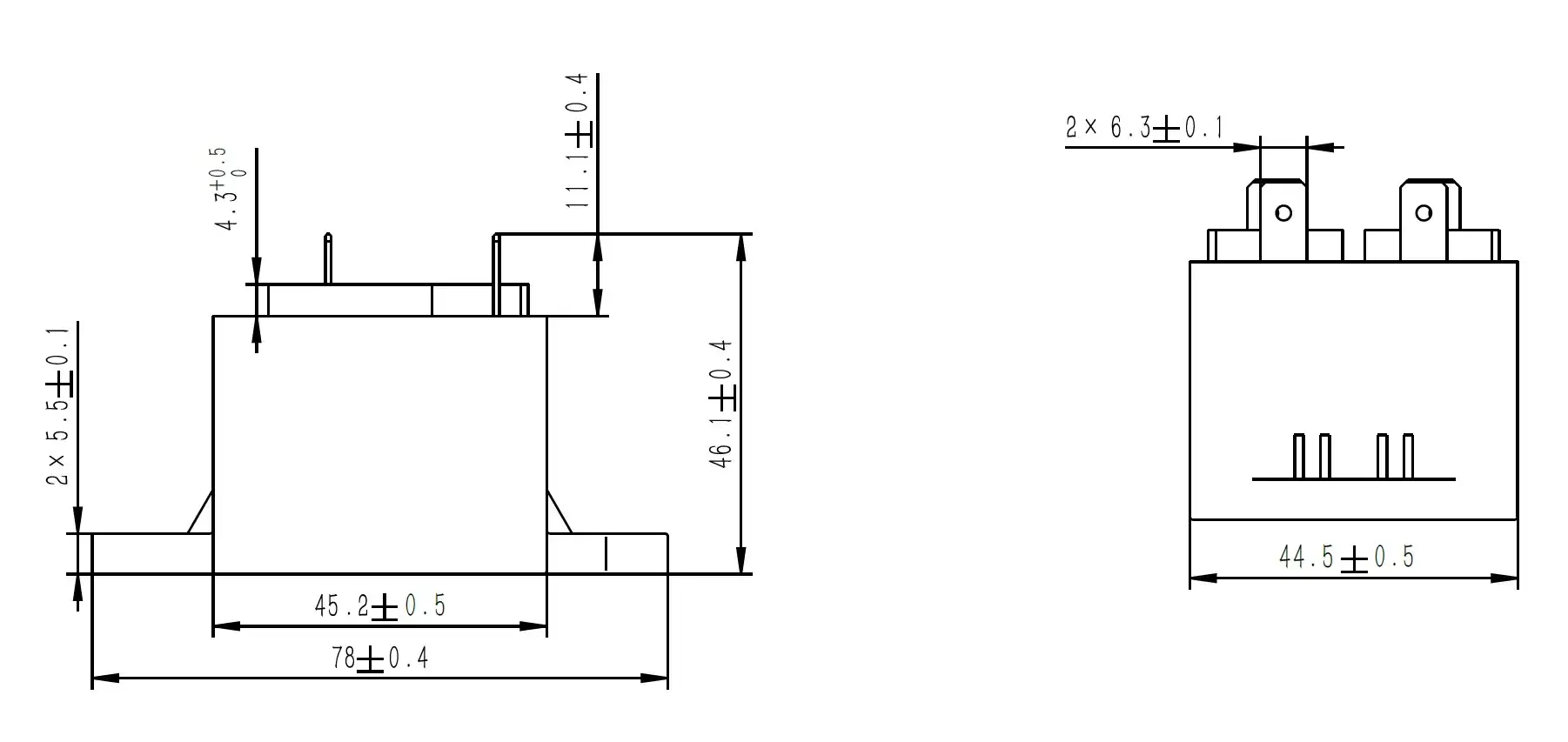

| Kích thước lắp đặt | Gắn đứng, lỗ M5, mô-men siết 3–4N·m |
Ứng dụng điển hình
-
-
Hệ thống năng lượng mặt trời (PV): đóng cắt DC 1000–1500V giữa chuỗi pin và inverter.
-
Xe điện (EV / HEV / PHEV): bảo vệ bộ sạc on-board, inverter và DC/DC converter.
-
Hệ thống lưu trữ năng lượng (ESS): bảo vệ mạch pin, BMS và mô-đun DC link.
-
Nguồn DC công nghiệp, UPS, bộ nguồn chuyển đổi năng lượng.
-
Thiết bị thử nghiệm và mô phỏng điện áp cao (HV testing equipment).
-
Ưu điểm vượt trội
-
-
Thiết kế kín gốm – khí H₂, dập hồ quang an toàn tuyệt đối.
-
Không phân cực – lắp đặt linh hoạt, hỗ trợ dòng hai chiều.
-
Làm việc ổn định ở 85°C, phù hợp môi trường nhiệt cao.
-
Tuổi thọ điện cao tới 75.000 lần @450VDC.
-
Kích thước nhỏ gọn, trọng lượng nhẹ, độ tin cậy cao.
-
Kết luận
Hiitio HCF20B là contactor DC 1500V hiệu suất cao, được tối ưu cho xe điện, ESS và hệ thống năng lượng tái tạo, nơi yêu cầu độ tin cậy, tuổi thọ và khả năng dập hồ quang an toàn.
Với thiết kế gốm kín khí, không phân cực, hoạt động ổn định ở môi trường khắc nghiệt, HCF20B là lựa chọn lý tưởng cho các hệ thống điện áp cao cần sự bảo vệ và kiểm soát tuyệt đối.
