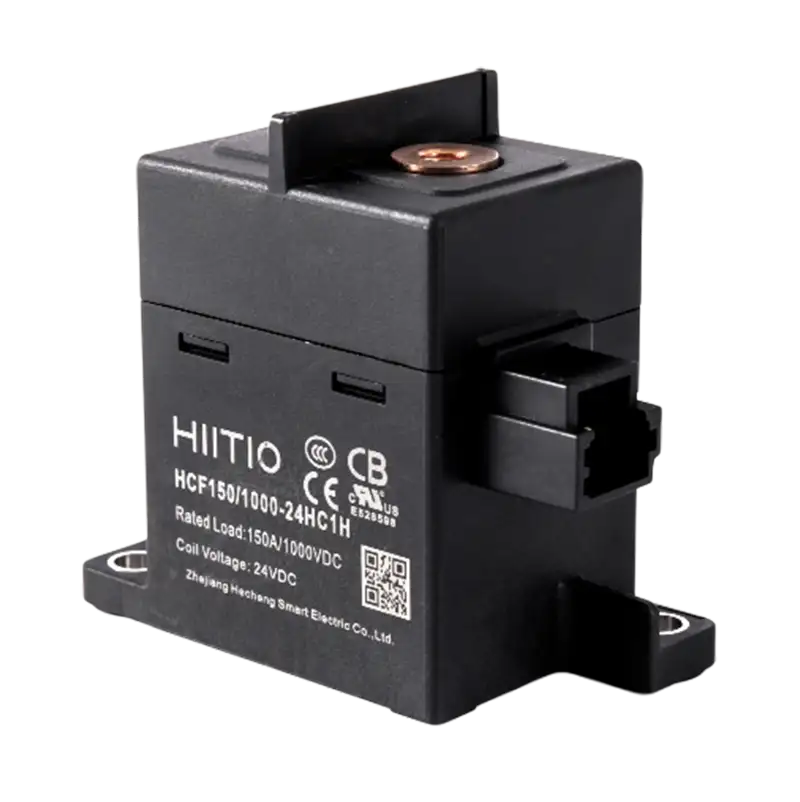

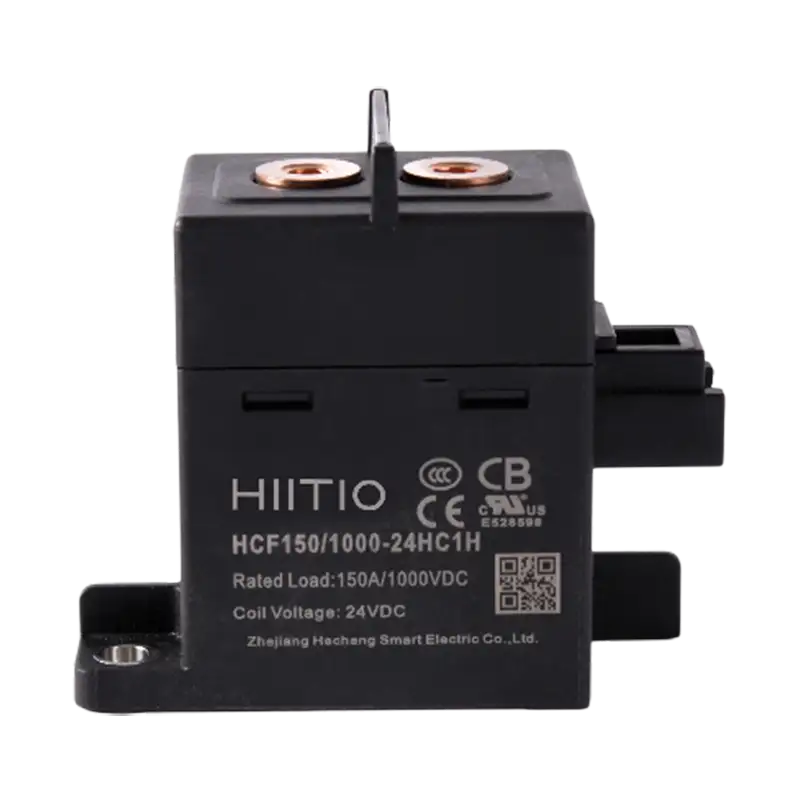

Contactor DC HCF150 – Dòng 150A, 1500VDC, an toàn tuyệt đối cho hệ thống công suất cao
1. Giới thiệu chung
HCF150 là dòng contactor DC cao áp 150A do Zhejiang Hecheng Smart Electric Co., Ltd. (Hiitio) sản xuất, được thiết kế chuyên dụng cho các hệ thống năng lượng, xe điện (EV), trạm sạc, UPS và công nghiệp DC.
Sản phẩm sở hữu buồng tiếp điểm gốm kín khí (Ceramic Sealing), chứa khí H₂ trơ, đảm bảo đóng cắt an toàn, không rò hồ quang, không cháy nổ và duy trì điện trở tiếp xúc ổn định lâu dài.
Với khả năng chịu dòng 150A liên tục ở 85°C và điện áp làm việc lên đến 1500VDC, HCF150 là lựa chọn lý tưởng cho các ứng dụng công suất lớn, yêu cầu độ tin cậy cao và khả năng đóng cắt nhanh, chính xác.
2. Đặc điểm nổi bật
-
-
Dòng định mức 150A – Điện áp làm việc tối đa 1500VDC
-
Cấu trúc gốm kín khí chứa khí H₂ trơ, giúp ngăn rò hồ quang, chống cháy nổ
-
Thiết kế không phân cực (Non-polarity) – hỗ trợ dòng điện hai chiều, dễ dàng lắp đặt
-
Chịu dòng ngắn mạch đến 1500A/0.6s, an toàn tuyệt đối khi xảy ra sự cố
-
Hoạt động ổn định trong môi trường -40°C đến +85°C
-
Cuộn coil tùy chọn 12VDC / 24VDC / 48VDC, công suất tiêu thụ chỉ 6W
-
Tùy chọn thêm 1 tiếp điểm phụ NO (SPST-NO) để giám sát trạng thái hoạt động
-
Đạt chứng nhận quốc tế UL 60947-4, CE, CCC, CB, S-Mark, RoHS, REACH
-
3. Ứng dụng điển hình
-
-
Hệ thống lưu trữ năng lượng (ESS, BMS)
-
Hệ thống điện mặt trời (PV, Inverter, Combiner Box)
-
Xe điện (EV/PHEV), trạm sạc nhanh DC, bộ PDU công suất cao
-
Thiết bị công nghiệp DC, UPS, hệ thống điều khiển nguồn điện cao áp
-
4. Thông số kỹ thuật chính
| Thông số | Giá trị |
|---|---|
| Điện áp làm việc tối đa | 1500VDC |
| Dòng định mức | 150A |
| Dạng tiếp điểm chính | 1NO (SPST-NO) |
| Tùy chọn tiếp điểm phụ | 1NO (SPST-NO) |
| Điện áp cuộn coil | 12VDC / 24VDC / 48VDC |
| Công suất coil | 6W |
| Sụt áp tiếp điểm | ≤0.075V (tại 150A) |
| Dòng chịu ngắn hạn | 180A/120min; 300A/2min; 900A/8s; 1500A/0.6s |
| Tuổi thọ điện (resistive load) | 3000 lần (150A 450VDC) / 11.000 lần (30A 1500VDC) |
| Tuổi thọ cơ khí | 200.000 lần |
| Điện trở cách điện (ban đầu) | ≥1000MΩ (1000VDC) |
| Độ bền điện môi (coil ↔ contact) | ≥4000VAC (1 phút) |
| Thời gian hút / nhả | ≤30ms / ≤10ms |
| Nhiệt độ môi trường làm việc | -40°C ~ +85°C |
| Trọng lượng | Khoảng 350g |
5. Hướng dẫn sử dụng & lắp đặt
-
-
Sử dụng busbar hoặc dây dẫn ≥50mm² để đảm bảo tản nhiệt.
-
Tránh lắp gần nguồn nhiệt hoặc từ trường mạnh.
-
Khi dùng với tải cảm, nên gắn mạch dập xung hoặc điện trở phi tuyến để bảo vệ tiếp điểm.
-
Với tải tụ, cần mạch tiền nạp (pre-charge) để hạn chế hồ quang.
-
Mô-men siết vít: 6–8 N·m (vít M6).
-
Tuân thủ đúng thứ tự bắt bu-lông (busbar → washer → screw) để tránh phát nhiệt.
-
6. Ưu điểm khi chọn HCF150
✅ Đóng cắt an toàn – không rò hồ quang, không cháy nổ
✅ Hoạt động ổn định ở 150A / 1500VDC – phù hợp hệ thống công suất cao
✅ Không phân cực, hỗ trợ dòng hai chiều linh hoạt
✅ Tuổi thọ cao – bền bỉ đến 200.000 chu kỳ cơ khí
✅ Tùy chọn tiếp điểm phụ NO, phục vụ giám sát trạng thái mạch
✅ Tuân thủ tiêu chuẩn quốc tế UL, CE, CCC, CB, RoHS, REACH
✅ Phân phối chính hãng bởi KMET – hỗ trợ kỹ thuật và bảo hành chuyên nghiệp
7. Cấu hình & mã đặt hàng
| Model | Điện áp tải (VDC) | Dòng định mức (A) | Cuộn coil (VDC) | Đầu nối | Ghi chú |
|---|---|---|---|---|---|
| HCF150-1500HC1 | 1500 | 150 | 12 / 24 / 48 | Connector + Internal Thread | Phiên bản tiêu chuẩn |
| HCF150-1500HC1H | 1500 | 150 | 12 / 24 / 48 | Connector + Internal Thread | Có tiếp điểm phụ NO |
8. Kết luận
Contactor DC HCF150 mang đến giải pháp đóng cắt dòng DC 150A – 1500VDC an toàn, ổn định và bền bỉ, được ứng dụng rộng rãi trong xe điện, ESS, Solar, UPS và công nghiệp DC hiện đại.
Nhờ cấu trúc gốm kín khí, công nghệ dập hồ quang không phân cực và khả năng chịu dòng cao, sản phẩm này đáp ứng trọn vẹn yêu cầu của các hệ thống công suất lớn.
KMET JSC – đại diện phân phối chính thức Hiitio tại Việt Nam – cam kết mang đến sản phẩm chính hãng, tư vấn kỹ thuật chuyên sâu và dịch vụ hậu mãi tận tâm.
