The deployment of Remote Radio Head (RRH) architecture poses unique challenges to the mobile telecom industry. Raycap’s innovative RRH protection solutions mitigate the risk of damage due to lightning and provide high levels of availability and reliability to radio equipment.

• Rack-mount overvoltage protection
• Location of use: BBU
• Circuit breakers: Up to 12 AM style breakers with mid-trip alarm
• Protective element: Strikesorb 30-V1-HV
• Surge discharge rating: Imax = 60kA 8/20 μs
• Voltage Protection Rating (VPR) per UL 1449 4th edition: 400V
• Protection Class as per IEC 61643-11: Class I
• Complies with: UL 1449 4th Ed, IEC 61643-11

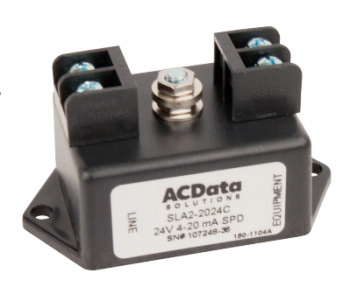

The SLA2 provides multi-stage capacity protection for 24 volt and 48 volt 4-20 mA electronics instruments.

• Up to 60 volt DC continuous operating voltage
• Feed-through design with no series impedance
• Silicon Avalanche Diode (SAD) suppression technology provides low let-through voltage
• Light-Emitting Diode (LED) indicator visually verifies correct polarity and installation
• Screw-down terminal strips for easy installation
• Low cost protection for electronics equipment
• Basic Applications include: Telecommunications, Electronics equipment

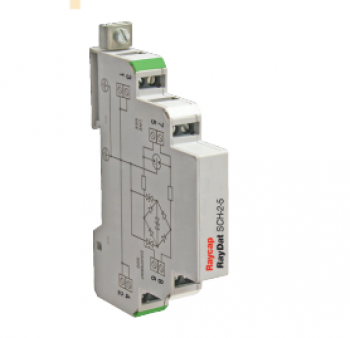

These efficient overvoltage barriers contain both coarse and fine protection stages and provide longitudinal and a transverse surge protection.

• IEC/EN Category: D1/C1/C2/C3
• Mode of Protection: Longitudinal, Transverse
• Coarse Protection: 3 Terminal GDT
• Voltages: 5, 12, 15, 24, 30, 48, 60, 110 V DC
• Frequency Range: Up to 35 MHz
• Surge Discharge Ratings: In : 10 kA, Imax: 20 kA, Iimp: 2.5 kA
• Series Load Current: 1 A
• Enclosure: DIN 43880 2/3 TE, DIN Rail Mount
• Terminals: Stranded to 4 mm2
• Housing: Compact Design
• Compliance: IEC/EN 61643-21

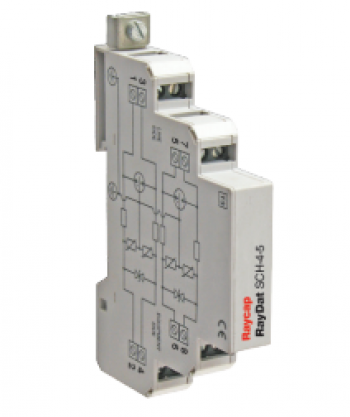

• IEC/EN Category: D1/C1/C2/C3
• Mode of Protection: Longitudinal, Transverse
• Coarse Protection: 3 Terminal GDT
• Voltages:5, 12, 15, 24, 30, 48, 60, 110 V DC
• Frequency Range: Up to 5 MHz
• Surge Discharge Ratings: In: 10 kA, Imax: 20 kA, Iimp: 5 kA
• Series Load Current: 0.8 A
• Enclosure: DIN 43880 2/3 TE, DIN Rail Mount
• Terminals: Stranded to 4 mm2
• Housing: Compact Design
• Compliance: IEC/EN 61643-21

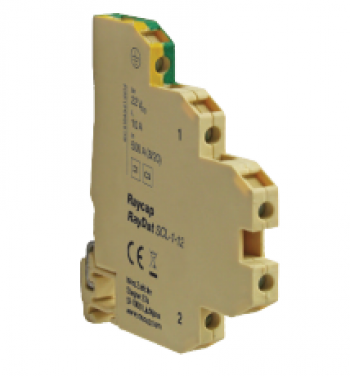

The RayDat SCL-1 Series has been developed to protect data transmission circuits or low voltage alarm circuits such as fire or security.

• IEC/EN Category: C1/C3
• Mode of Protection: Transverse
• Fine Protection: MOV
• Voltages: 12, 24 V DC
• Frequency Range: 0.5 MHz
• Surge Discharge Ratings: In: 500 A
• Series Load Current: 10 A
• Enclosure: DIN 43880 1/3 TE, DIN Rail Mount
• Terminals: Stranded to 4 mm2
• Housing: Compact Design
• Compliance: IEC/EN 61643-21

• IEC/EN Category: C1/C2/C3 (see Technical Data)
• Mode of Protection: Transverse
• Fine Protection: Bi-directional TVS Diode
• Voltages: 5, 12, 24, 60 V DC
• Frequency Range: Up to 1.4 MHz
• Surge Discharge Ratings: In: up to 500 A
• Series Load Current: 10 A
• Enclosure: DIN 43880 1/3 TE, DIN Rail Mount
• Terminals: Stranded to 4 mm2
• Housing: Compact Design
• Compliance: IEC/EN 61643-21

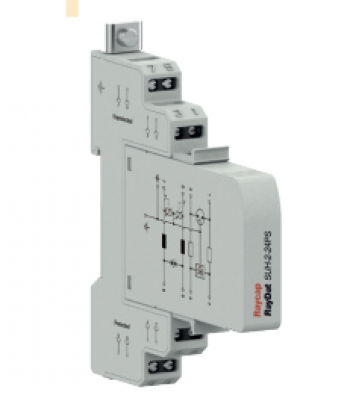

• IEC/EN Category: D1/C1/C2/C3
• Mode of Protection: Longitudinal, Transverse
• Coarse Protection: 3 Terminal GDT (Data Line), MOVs (PS Line)
• Voltages: 24 V DC (Data Line) , 24 V AC (Power Line)
• Frequency Range: 30 MHz
• Surge Discharge Ratings: In: 10 kA, Imax: 20 kA, Iimp: 2.5 kA
• Series Load Current: 1 A (Data Line), 3 A (PS Line)
• Enclosure: DIN 43880 2/3 TE, DIN Rail Mount
• Terminals: Stranded to 4 mm2
• Housing: Modular Design
• Compliance: IEC/EN 61643-21

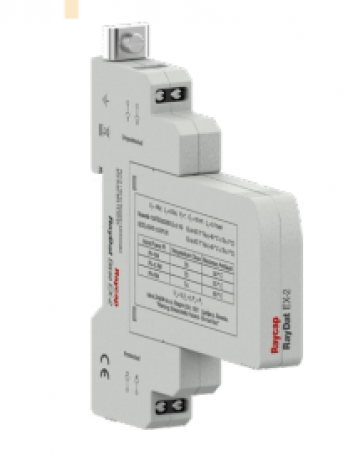

• IEC/EN Category: D1/C1/C2/C3
• Mode of Protection: Longitudinal, Transverse
• Coarse Protection: 3 Terminal GDT
• Voltages: 12, 24 V DC
• Maximum Operating Voltage:Uc: 15, 28 V DC
• Frequency Range: 3 MHz
• Surge Discharge Ratings: In: 5 kA, Imax: 10 kA, Iimp: 1 kA
• Series Load Current: 500 mA
• Enclosure: DIN 43880 1/3 TE, DIN Rail Mount
• Terminals: Stranded to 4 mm2
• Housing: Modular Design
• Compliance: IEC/EN 61643-21

Bảo vệ chống sét đánh trực tiếp cho hệ thống điện mặt trời.

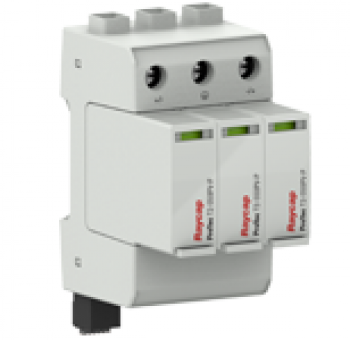

ProTec T1-PV 3+0 là thiết bị bảo vệ tích hợp cả chống sét loại 1 và loại 2 (thiết bị cắt sét Type 1+2) cho nguồn điện năng lượng mặt trời, được thiết kế lắp đặt bảo vệ cho những nơi bị ảnh hưởng bởi dòng điện sét đánh trực tiếp hoặc không trực tiếp (có hoặc không có cột thu lôi trong khu vực, bị sét đánh trực tiếp xuống hệ thống hoặc do quá áp lan truyền). Gồm các model được sử dụng theo mức điện áp của hệ thống PV đến 1100VDC, 1500VDC.

• Điện áp hoạt động định mức Ucpv: 1100VDC/1500VDC
• Cấp điện áp bảo vệ Up: 3800VDC/5000VDC
• Dòng cắt sét định mức (8/20 µs) In: 20kA
• Dòng cắt xung sét trực tiếp trên mỗi cực (10/350 µs) Iimp: 6.25kA
• Dòng cắt sét tối đa (8/20 µs) Imax: 40kA
• Dòng cắt sét tổng cho phép I_total: 50Ka
• Dòng ngắn mách cho phép Ics: 50kA/65kA
• Vị trí lắp đặt: String box, Inverter
• Chế độ bảo vệ (kiểu nối đất): (+) - PE, (-) - PE
• Nhóm thiết bị chống sét - tiêu chuẩn IEC 61643 (EN Category): Type 1 và Type 2
• Kiểu thiết kế: Pluggable Design
• Tiêu chuẩn sản xuất: EN 50539-11:2013+A1:2014 (chuẩn Châu Âu)

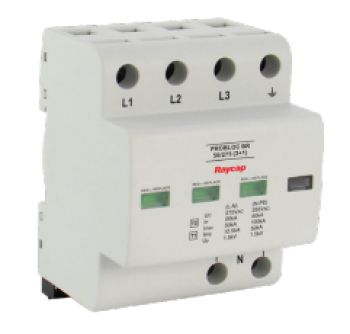

Raycap ProBloc B(R) 50 (3+1) là dòng bảo vệ chống sét chống quá áp bảo vệ sơ cấp thích hợp thứ cấp (Type 1+Type 2)

• Khả năng cắt dòng sét định mức (In) 8/20 μs: 20kA/50kA (L-N/N-PE)
• Khả năng cắt dòng sét tối đa mỗi cực (Imax) Xung 8/20 μs: 50kA/100kA (L-N/N-PE)
• Dòng cắt xung sét trực tiếp mỗi cực (limp)Xung 10/350µs: 12.5kA/50kA (L-N/N-PE)
• Dòng thoát sét tổng (ltotal) Xung 10/350 µs: 25kA
• Mức điện áp bảo vệ Up: 1.5kV
• Vị trí lắp đặt: Đầu vào tủ cấp nguồn
• Loại mạng 3 pha:TN-S, TT
• Kiểu nối đất: L - N, N - PE
• Lớp bảo vệ: Class I+II / Type 1+2
• Thiết kế:Compact Design
• Tiêu chuẩn sản xuất:IEC 61643-11:2011, EN 61643-11:2012

ProTec T2-PV 3+0 là thiết bị bảo vệ chống sét loại 2 (thiết bị cắt sét Type 2) cho nguồn điện năng lượng mặt trời, được thiết kế lắp đặt bảo vệ cho những nơi không bị ảnh hưởng bởi dòng điện sét đánh trực tiếp (không có cột thu lôi trong khu vực, không bị sét đánh trực tiếp xuống hệ thống). Gồm các model được sử dụng theo mức điện áp của hệ thống PV 1100VDC, 1500VDC

• Điện áp hoạt động định mức Ucpv: 1100VDC/1500VDC
• Cấp điện áp bảo vệ Up: 3800VDC/5000VDC
• Dòng cắt sét định mức (8/20 µs) In: 20kA
• Dòng cắt sét tối đa (8/20 µs) Imax: 40kA
• Dòng cắt sét tổng cho phép I_total: 50Ka
• Dòng ngắn mách cho phép Ics: 50kA/65kA
• Vị trí lắp đặt: String box, Inverter
• Chế độ bảo vệ (kiểu nối đất): (+) - PE, (-) - PE
• Nhóm thiết bị chống sét - tiêu chuẩn IEC 61643 (EN Category): Type 2
• Kiểu thiết kế: Pluggable Design
• Tiêu chuẩn sản xuất: EN 50539-11:2013+A1:2014 (chuẩn Châu Âu)

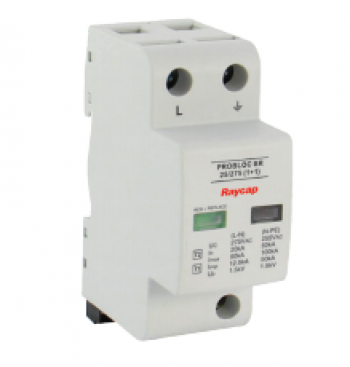

Raycap ProBloc B(R) 25 (1+1) là dòng bảo vệ chống sét chống quá áp bảo vệ sơ cấp thích hợp thứ cấp (Type 1+Type 2)

• Khả năng cắt dòng sét định mức (In) 8/20 μs: 20kA/50kA (L-N/N-PE)
• Khả năng cắt dòng sét tối đa mỗi cực (Imax) Xung 8/20 μs: 50kA/100kA (L-N/N-PE)
• Dòng cắt xung sét trực tiếp mỗi cực (limp)Xung 10/350µs: 12.5kA/50kA (L-N/N-PE)
• Dòng thoát sét tổng (ltotal) Xung 10/350 µs: 25kA
• Mức điện áp bảo vệ Up: 1.5kV
• Vị trí lắp đặt: Đầu vào tủ cấp nguồn
• Loại mạng 1 pha:TN-S, TT
• Kiểu nối đất: L - N, N - PE
• Lớp bảo vệ: Class I+II / Type 1+2
• Thiết kế:Compact Design
• Tiêu chuẩn sản xuất:IEC 61643-11:2011, EN 61643-11:2012
