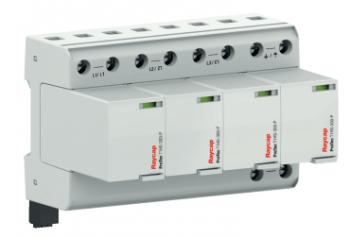

Raycap ProTec T1HS 3+1 là dòng bảo vệ chống sét chống quá áp 3 pha, bảo vệ sơ cấp thích hợp thứ cấp (Type 1+Type 2)

• Khả năng cắt dòng sét định mức (In) 8/20 μs: 25kA/100kA (L-N)/(N-PE)
• Khả năng cắt dòng sét tối đa mỗi cực (Imax) Xung 8/20 μs: 65kA/130kA (L-N)/(N-PE)
• Dòng cắt xung sét trực tiếp mỗi cực (limp) Xung 10/350µs: 25kA/100kA (L-N)/(N-PE)
• Mức điện áp bảo vệ Up: 1.5kV
• Dòng tải định mức I_L: 100A
• Vị trí lắp đặt: Đầu vào tủ cấp nguồn chính
• Loại mạng 3 pha: TT, TN-S
• Chế độ bảo vệ: L - N, N - PE
• Lớp bảo vệ: Class I+II / Type 1+2
• Thiết kế: Pluggable Design
• Công nghệ: Hybrid
• Tiêu chuẩn sản xuất:IEC 61643-11:2011, EN 61643-11:2012, UL 1449 4th Edition

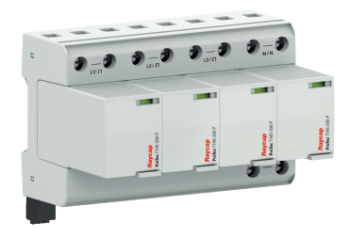

Raycap ProTec T1HS 4+0 là dòng bảo vệ chống sét chống quá áp 3 pha, bảo vệ sơ cấp thích hợp thứ cấp (Type 1+Type 2)

• Khả năng cắt dòng sét định mức (In) 8/20 μs: 25kA
• Khả năng cắt dòng sét tối đa mỗi cực (Imax) Xung 8/20 μs: 65kA
• Dòng cắt xung sét trực tiếp mỗi cực (limp) Xung 10/350µs: 25kA
• Mức điện áp bảo vệ Up: 1.5kV
• Dòng tải định mức I_L: 100A
• Vị trí lắp đặt: Đầu vào tủ cấp nguồn chính
• Loại mạng 3 pha: TT, TN-S
• Chế độ bảo vệ: L - N, N - PE
• Lớp bảo vệ: Class I+II / Type 1+2
• Thiết kế: Pluggable Design
• Công nghệ: Hybrid
• Tiêu chuẩn sản xuất:IEC 61643-11:2011, EN 61643-11:2012, UL 1449 4th Edition

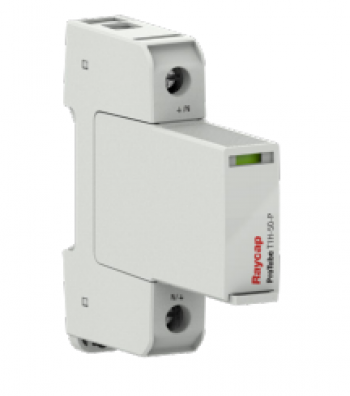

Raycap ProTube T1H 50 0+1 là dòng bảo vệ chống sét chống quá áp 1 pha, bảo vệ sơ cấp thích hợp thứ cấp (Type 1+Type 2)

• Khả năng cắt dòng sét định mức (In) 8/20 μs: 50kA
• Khả năng cắt dòng sét tối đa mỗi cực (Imax) Xung 8/20 μs: 100kA
• Dòng cắt xung sét trực tiếp mỗi cực (limp) Xung 10/350µs: 50kA
• Mức điện áp bảo vệ Up: 1.5kV
• Vị trí lắp đặt: Đầu vào tủ cấp nguồn chính
• Loại mạng 1 pha: TT, TN-S
• Chế độ bảo vệ: N - PE
• Lớp bảo vệ: Class I+II / Type 1+2
• Thiết kế: Pluggable Design
• Công nghệ: Hybrid
• Tiêu chuẩn sản xuất: IEC 61643-11:2011, EN 61643-11:2012, UL 1449 4th Edition

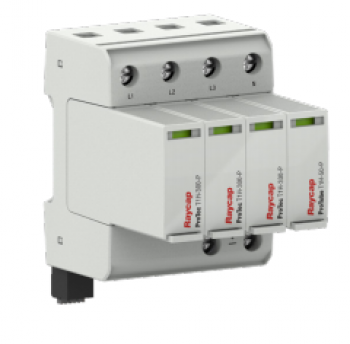

Raycap ProTec T1H 3+1 là dòng bảo vệ chống sét chống quá áp 3 pha, bảo vệ sơ cấp thích hợp thứ cấp (Type 1+Type 2)

• Khả năng cắt dòng sét định mức (In) 8/20 μs: 20kA/50kA (L-N) / (N-PE)
• Khả năng cắt dòng sét tối đa mỗi cực (Imax) Xung 8/20 μs: 65kA/100kA (L-N) / (N-PE)
• Dòng cắt xung sét trực tiếp mỗi cực (limp) Xung 10/350µs: 12.5kA/50kA (L-N) / (N-PE)
• Mức điện áp bảo vệ Up: 1.5kV
• Dòng ngắn mạch cho phép: 50kA
• Vị trí lắp đặt: Đầu vào tủ cấp nguồn chính
• Loại mạng 3 pha: TT, TN-S
• Chế độ bảo vệ: N - PE
• Lớp bảo vệ: Class I+II / Type 1+2
• Thiết kế: Pluggable Design
• Công nghệ: Hybrid
• Tiêu chuẩn sản xuất: IEC 61643-11:2011, EN 61643-11:2012, UL 1449 4th Edition

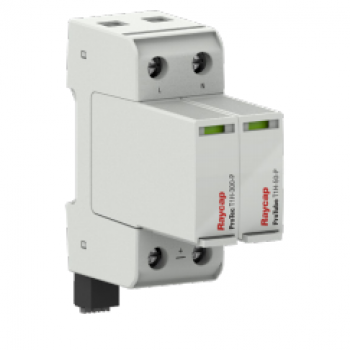

Raycap ProTec T1H 1+1 là dòng bảo vệ chống sét chống quá áp 1 pha, bảo vệ sơ cấp thích hợp thứ cấp (Type 1+Type 2)

• Khả năng cắt dòng sét định mức (In) 8/20 μs: 20kA/50kA (L-N) / (N-PE)
• Khả năng cắt dòng sét tối đa mỗi cực (Imax) Xung 8/20 μs: 65kA/100kA (L-N) / (N-PE)
• Dòng cắt xung sét trực tiếp mỗi cực (limp) Xung 10/350µs: 12.5kA/50kA (L-N) / (N-PE)
• Mức điện áp bảo vệ Up: 1.5kV
• Dòng ngắn mạch cho phép: 25kA/50kA
• Vị trí lắp đặt: Đầu vào tủ cấp nguồn chính
• Loại mạng 1 pha: TT, TN-S
• Chế độ bảo vệ: L - N, N - PE
• Lớp bảo vệ: Class I+II / Type 1+2
• Thiết kế: Pluggable Design
• Công nghệ: Hybrid
• Tiêu chuẩn sản xuất: IEC 61643-11:2011, EN 61643-11:2012, UL 1449 4th Edition

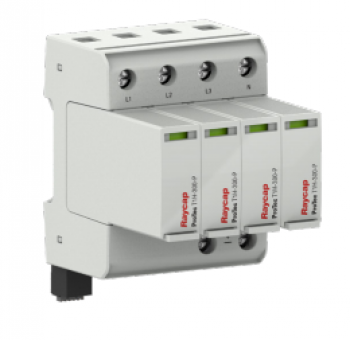

Raycap ProTec T1H 4+0 là dòng bảo vệ chống sét chống quá áp 3 pha, bảo vệ sơ cấp thích hợp thứ cấp (Type 1+Type 2)

• Khả năng cắt dòng sét định mức (In) 8/20 μs: 20kA
• Khả năng cắt dòng sét tối đa mỗi cực (Imax) Xung 8/20 μs: 65kA
• Dòng cắt xung sét trực tiếp mỗi cực (limp) Xung 10/350µs: 12.5kA
• Mức điện áp bảo vệ Up: 1.5kV
• Dòng ngắn mạch cho phép: 25kA/50kA
• Vị trí lắp đặt: Đầu vào tủ cấp nguồn chính
• Loại mạng 3 pha: TN-S
• Chế độ bảo vệ: L - PE, N - PE
• Lớp bảo vệ: Class I+II / Type 1+2
• Thiết kế: Pluggable Design
• Công nghệ: Hybrid
• Tiêu chuẩn sản xuất: IEC 61643-11:2011, EN 61643-11:2012, UL 1449 4th Edition

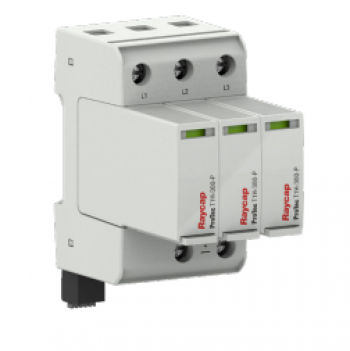

Raycap ProTec T1H 3+0 là dòng bảo vệ chống sét chống quá áp 3 pha, bảo vệ sơ cấp thích hợp thứ cấp (Type 1+Type 2)

• Khả năng cắt dòng sét định mức (In) 8/20 μs: 20kA
• Khả năng cắt dòng sét tối đa mỗi cực (Imax) Xung 8/20 μs: 65kA
• Dòng cắt xung sét trực tiếp mỗi cực (limp) Xung 10/350µs: 12.5kA
• Mức điện áp bảo vệ Up: 1.5kV
• Dòng ngắn mạch cho phép: 25kA/50kA
• Vị trí lắp đặt: Đầu vào tủ cấp nguồn chính
• Loại mạng 3 pha: TN-C
• Chế độ bảo vệ: L - PEN
• Lớp bảo vệ: Class I+II / Type 1+2
• Thiết kế: Pluggable Design
• Công nghệ: Hybrid
• Tiêu chuẩn sản xuất: IEC 61643-11:2011, EN 61643-11:2012, UL 1449 4th Edition

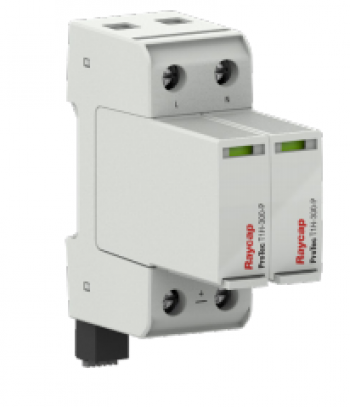

Raycap ProTec T1H 2+0 là dòng bảo vệ chống sét chống quá áp 1 pha, bảo vệ sơ cấp thích hợp thứ cấp (Type 1+Type 2)

• Khả năng cắt dòng sét định mức (In) 8/20 μs: 20kA
• Khả năng cắt dòng sét tối đa mỗi cực (Imax) Xung 8/20 μs: 65kA
• Dòng cắt xung sét trực tiếp mỗi cực (limp) Xung 10/350µs: 12.5kA
• Mức điện áp bảo vệ Up: 1.5kV
• Dòng ngắn mạch cho phép: 25kA/50kA
• Vị trí lắp đặt: Đầu vào tủ cấp nguồn chính
• Loại mạng 1 pha: TN-S
• Chế độ bảo vệ: L - PE, N - PE
• Lớp bảo vệ: Class I+II / Type 1+2
• Thiết kế: Pluggable Design
• Công nghệ: Hybrid
• Tiêu chuẩn sản xuất: IEC 61643-11:2011, EN 61643-11:2012, UL 1449 4th Edition

Raycap ProTec T1H 1+0 là dòng bảo vệ chống sét chống quá áp 1 pha, bảo vệ sơ cấp thích hợp thứ cấp (Type 1+Type 2)

• Khả năng cắt dòng sét định mức (In) 8/20 μs: 20kA
• Khả năng cắt dòng sét tối đa mỗi cực (Imax) Xung 8/20 μs: 65kA
• Dòng cắt xung sét trực tiếp mỗi cực (limp) Xung 10/350µs: 12.5kA
• Mức điện áp bảo vệ Up: 1.5kV
• Dòng ngắn mạch cho phép: 25kA/50kA
• Vị trí lắp đặt: Đầu vào tủ cấp nguồn chính
• Loại mạng 1 pha: TN-S, TN-C, TT (only L-N)
• Chế độ bảo vệ: L-PE, N-PE (only TN-S), L-PEN, L-N
• Lớp bảo vệ: Class I+II / Type 1+2
• Thiết kế: Pluggable Design
• Công nghệ: Hybrid
• Tiêu chuẩn sản xuất: IEC 61643-11:2011, EN 61643-11:2012, UL 1449 4th Edition

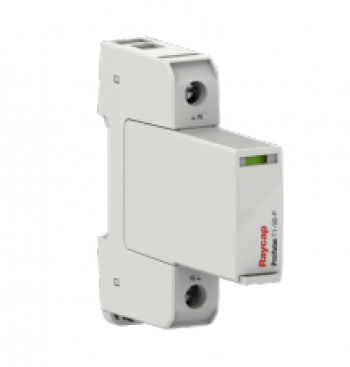

Raycap ProTube T1 0+1 là dòng bảo vệ chống sét chống quá áp 1 pha, bảo vệ sơ cấp thích hợp thứ cấp (Type 1+Type 2)

• Khả năng cắt dòng sét định mức (In) 8/20 μs: 50kA
• Khả năng cắt dòng sét tối đa mỗi cực (Imax) Xung 8/20 μs: 100kA
• Dòng cắt xung sét trực tiếp mỗi cực (limp) Xung 10/350µs: 50kA
• Mức điện áp bảo vệ Up: 1.5kV
• Vị trí lắp đặt: Đầu vào tủ cấp nguồn chính
• Loại mạng 1 pha: TT, TN-S
• Chế độ bảo vệ: N - PE
• Lớp bảo vệ: Class I+II / Type 1+2
• Thiết kế: Pluggable Design
• Tiêu chuẩn sản xuất: IEC 61643-11:2011, EN 61643-11:2012, UL 1449 4th Edition

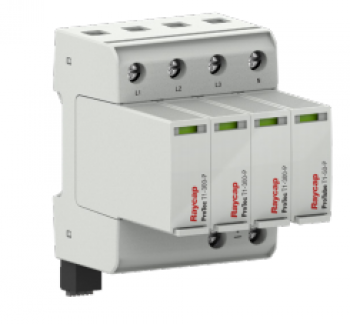

Raycap ProTec T1 3+1 là dòng bảo vệ chống sét chống quá áp 3 pha, bảo vệ sơ cấp thích hợp thứ cấp (Type 1+Type 2)

• Khả năng cắt dòng sét định mức (In) 8/20 μs: 20kA/50kA (L-N) / (N-PE)
• Khả năng cắt dòng sét tối đa mỗi cực (Imax) Xung 8/20 μs: 50kA/100kA (L-N) / (N-PE)
• Dòng cắt xung sét trực tiếp mỗi cực (limp) Xung 10/350µs: 12.5kA/50kA (L-N) / (N-PE)
• Mức điện áp bảo vệ Up: 1.5kV
• Dòng ngắn mạch cho phép: 50kA
• Vị trí lắp đặt: Đầu vào tủ cấp nguồn chính
• Loại mạng 3 pha: TT, TN-S
• Chế độ bảo vệ: N - PE
• Lớp bảo vệ: Class I+II / Type 1+2
• Thiết kế: Pluggable Design
• Tiêu chuẩn sản xuất: IEC 61643-11:2011, EN 61643-11:2012, UL 1449 4th Edition

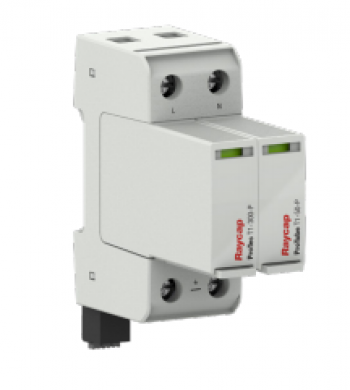

Raycap ProTec T1 1+1 là dòng bảo vệ chống sét chống quá áp 1 pha, bảo vệ sơ cấp thích hợp thứ cấp (Type 1+Type 2)

• Khả năng cắt dòng sét định mức (In) 8/20 μs: 20kA/50kA (L-N) / (N-PE)
• Khả năng cắt dòng sét tối đa mỗi cực (Imax) Xung 8/20 μs: 50kA/100kA (L-N) / (N-PE)
• Dòng cắt xung sét trực tiếp mỗi cực (limp) Xung 10/350µs: 12.5kA/50kA (L-N) / (N-PE)
• Mức điện áp bảo vệ Up: 700V đến 1500V (tùy thuộc Uđm)
• Dòng ngắn mạch cho phép: 25kA/50kA
• Vị trí lắp đặt: Đầu vào tủ cấp nguồn chính
• Loại mạng 1 pha: TT, TN-S
• Chế độ bảo vệ: L - N, N - PE
• Lớp bảo vệ: Class I+II / Type 1+2
• Thiết kế: Pluggable Design
• Tiêu chuẩn sản xuất: IEC 61643-11:2011, EN 61643-11:2012, UL 1449 4th Edition
