Bảo vệ chống sét, quá áp lan truyền cho hệ thống điện mặt trời của bạn.

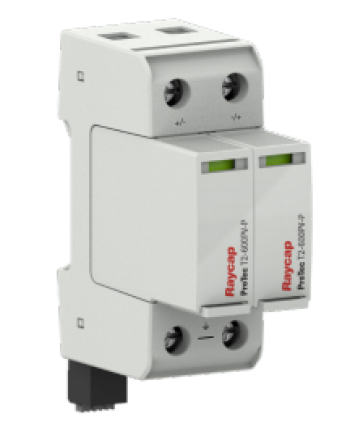

ProTec T2-PV 2+0 là thiết bị bảo vệ chống sét loại 2 (thiết bị cắt sét Type 2) cho nguồn điện năng lượng mặt trời, được thiết kế lắp đặt bảo vệ cho những nơi không bị ảnh hưởng bởi dòng điện sét đánh trực tiếp (không có cột thu lôi trong khu vực, không bị sét đánh trực tiếp xuống hệ thống).

• Điện áp hoạt động định mức Ucpv: 600VDC
• Cấp điện áp bảo vệ Up: 2000VDC
• Dòng cắt sét định mức (8/20 µs) In: 20kA
• Dòng cắt sét tối đa (8/20 µs) Imax: 40kA
• Dòng cắt sét tổng cho phép I_total: 50kA
• Vị trí lắp đặt: String box, Inverter
• Chế độ bảo vệ (kiểu nối đất): (+) - PE, (-) - PE
• Nhóm thiết bị chống sét - tiêu chuẩn IEC 61643 (EN Category): Type 2
• Kiểu thiết kế: Pluggable Design
• Tiêu chuẩn sản xuất: EN 50539-11:2013+A1:2014 (chuẩn Châu Âu)

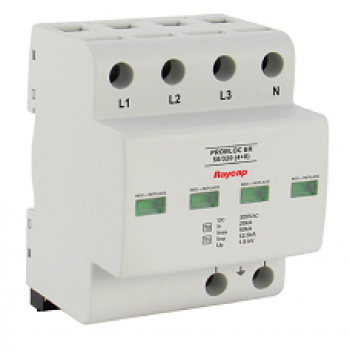

Raycap ProBloc B(R) 50 (4+0) là dòng bảo vệ chống sét chống quá áp bảo vệ sơ cấp thích hợp thứ cấp (Type 1+Type 2)

• Khả năng cắt dòng sét định mức (In) 8/20 μs: 20kA
• Khả năng cắt dòng sét tối đa mỗi cực (Imax) Xung 8/20 μs: 50kA
• Dòng cắt xung sét trực tiếp mỗi cực (limp)Xung 10/350µs: 12.5kA
• Dòng thoát sét tổng (ltotal) Xung 10/350 µs: 25kA
• Mức điện áp bảo vệ Up: 1.5kV
• Vị trí lắp đặt: Đầu vào tủ cấp nguồn
• Loại mạng 1 pha:TN-S
• Kiểu nối đất: L - PE, N - PE
• Lớp bảo vệ: Class I+II / Type 1+2
• Thiết kế:Compact Design
• Tiêu chuẩn sản xuất:IEC 61643-11:2011, EN 61643-11:2012

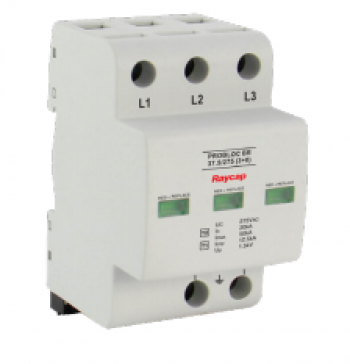

Raycap ProBloc B(R) 37.5 (3+0) là dòng bảo vệ chống sét chống quá áp bảo vệ sơ cấp thích hợp thứ cấp (Type 1+Type 2)

• Khả năng cắt dòng sét định mức (In) 8/20 μs: 20kA
• Khả năng cắt dòng sét tối đa mỗi cực (Imax) Xung 8/20 μs: 50kA
• Dòng cắt xung sét trực tiếp mỗi cực (limp)Xung 10/350µs: 12.5kA
• Dòng thoát sét tổng (ltotal) Xung 10/350 µs: 25kA
• Mức điện áp bảo vệ Up: 1.5kV
• Vị trí lắp đặt: Đầu vào tủ cấp nguồn
• Loại mạng 1 pha:TN-C
• Kiểu nối đất: L - PEN
• Lớp bảo vệ: Class I+II / Type 1+2
• Thiết kế:Compact Design
• Tiêu chuẩn sản xuất:IEC 61643-11:2011, EN 61643-11:2012

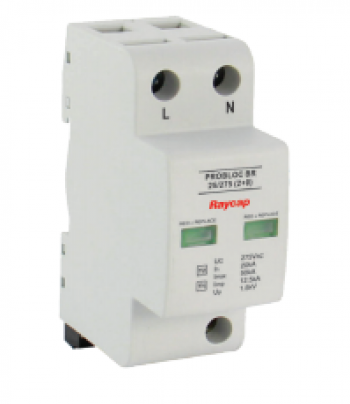

Raycap ProBloc B(R) 25 (2+0) là dòng bảo vệ chống sét chống quá áp bảo vệ sơ cấp thích hợp thứ cấp (Type 1+Type 2)

• Khả năng cắt dòng sét định mức (In) 8/20 μs: 20kA
• Khả năng cắt dòng sét tối đa mỗi cực (Imax) Xung 8/20 μs: 50kA
• Dòng cắt xung sét trực tiếp mỗi cực (limp)Xung 10/350µs: 12.5kA
• Dòng thoát sét tổng (ltotal) Xung 10/350 µs: 25kA
• Mức điện áp bảo vệ Up: 1.5kV
• Vị trí lắp đặt: Đầu vào tủ cấp nguồn
• Loại mạng 1 pha:TN-S
• Kiểu nối đất: L - PE, N - PE
• Lớp bảo vệ: Class I+II / Type 1+2
• Thiết kế:Compact Design
• Tiêu chuẩn sản xuất:IEC 61643-11:2011, EN 61643-11:2012

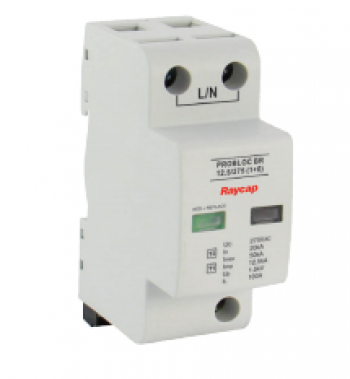

Raycap ProBloc B(R) 12.5 (1+0) là dòng bảo vệ chống sét chống quá áp bảo vệ sơ cấp thích hợp thứ cấp (Type 1+Type 2)

• Khả năng cắt dòng sét định mức (In) 8/20 μs: 20kA
• Khả năng cắt dòng sét tối đa mỗi cực (Imax) Xung 8/20 μs: 50kA
• Dòng cắt xung sét trực tiếp mỗi cực (limp)Xung 10/350µs: 12.5kA
• Dòng thoát sét tổng (ltotal) Xung 10/350 µs: 25kA
• Mức điện áp bảo vệ Up: 1.5kV
• Vị trí lắp đặt: Đầu vào tủ cấp nguồn
• Loại mạng 1 pha:TN-S/TN-C
• Kiểu nối đất: L - PE, N - PE, L - PEN, L - N
• Lớp bảo vệ: Class I+II / Type 1+2
• Thiết kế:Compact Design
• Tiêu chuẩn sản xuất:IEC 61643-11:2011, EN 61643-11:2012

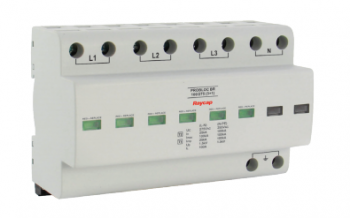

Raycap ProBloc B(R) 100 (3+1) là dòng bảo vệ chống sét chống quá áp bảo vệ sơ cấp thích hợp thứ cấp (Type 1+Type 2)

• Khả năng cắt dòng sét định mức (In) 8/20 μs: 25kA/100kA ((L - N) / (N - PE))
• Khả năng cắt dòng sét tối đa mỗi cực (Imax) Xung 8/20 μs: 100kA/100kA
• Dòng cắt xung sét trực tiếp mỗi cực (limp)Xung 10/350µs: 25kA/100kA
• Dòng thoát sét tổng (ltotal) Xung 10/350 µs: 100kA
• Mức điện áp bảo vệ Up: 1.5kV
• Vị trí lắp đặt: Đầu vào tủ cấp nguồn
• Loại mạng 1 pha:TN-S/TT
• Chế độ bảo vệ: L - N , N - PE
• Lớp bảo vệ: Class I+II / Type 1+2
• Thiết kế:Compact Design
• Tiêu chuẩn sản xuất:IEC 61643-11:2011, EN 61643-11:2012

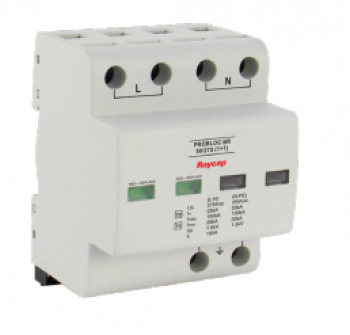

Raycap ProBloc B(R) 50 (1+1) là dòng bảo vệ chống sét chống quá áp 1 pha, bảo vệ sơ cấp thích hợp thứ cấp (Type 1+Type 2)

• Khả năng cắt dòng sét định mức (In) 8/20 μs: 25kA/100kA ((L - N) / (N - PE))
• Khả năng cắt dòng sét tối đa mỗi cực (Imax) Xung 8/20 μs: 100kA/100kA
• Dòng cắt xung sét trực tiếp mỗi cực (limp)Xung 10/350µs: 25kA/100kA
• Dòng thoát sét tổng (ltotal) Xung 10/350 µs: 100kA
• Mức điện áp bảo vệ Up: 1.5kV
• Vị trí lắp đặt: Đầu vào tủ cấp nguồn
• Loại mạng 1 pha:TN-S/TT
• Chế độ bảo vệ: L - N , N - PE
• Lớp bảo vệ: Class I+II / Type 1+2
• Thiết kế:Compact Design
• Tiêu chuẩn sản xuất:IEC 61643-11:2011, EN 61643-11:2012

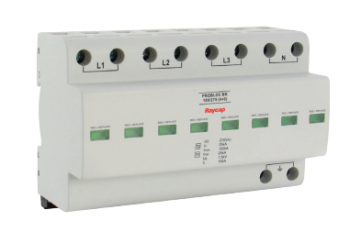

Raycap ProBloc B(R) 100 (4+0) là dòng bảo vệ chống sét chống quá áp 3 pha, bảo vệ sơ cấp thích hợp thứ cấp (Type 1+Type 2)

• Khả năng cắt dòng sét định mức (In) 8/20 μs: 25kA
• Khả năng cắt dòng sét tối đa mỗi cực (Imax) Xung 8/20 μs: 100kA
• Dòng cắt xung sét trực tiếp mỗi cực (limp)Xung 10/350µs: 25kA
• Dòng thoát sét tổng (ltotal) Xung 10/350 µs: 100kA
• Mức điện áp bảo vệ Up: 1.5kV
• Vị trí lắp đặt: Đầu vào tủ cấp nguồn
• Loại mạng 1 pha:TN-S
• Chế độ bảo vệ: L - PE , N - PE
• Lớp bảo vệ: Class I+II / Type 1+2
• Thiết kế:Compact Design
• Tiêu chuẩn sản xuất:IEC 61643-11:2011, EN 61643-11:2012

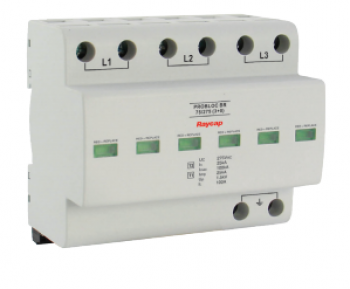

Raycap ProBloc B(R) 75 (3+0) là dòng bảo vệ chống sét chống quá áp 3 pha, bảo vệ sơ cấp thích hợp thứ cấp (Type 1+Type 2)

• Khả năng cắt dòng sét định mức (In) 8/20 μs: 25kA
• Khả năng cắt dòng sét tối đa mỗi cực (Imax) Xung 8/20 μs: 100kA
• Dòng cắt xung sét trực tiếp mỗi cực (limp)Xung 10/350µs: 25kA
• Dòng thoát sét tổng (ltotal) Xung 10/350 µs: 75kA
• Mức điện áp bảo vệ Up: 1.5kV
• Vị trí lắp đặt: Đầu vào tủ cấp nguồn
• Loại mạng 1 pha:TN-C
• Chế độ bảo vệ: L - PEN
• Lớp bảo vệ: Class I+II / Type 1+2
• Thiết kế:Compact Design
• Tiêu chuẩn sản xuất:IEC 61643-11:2011, EN 61643-11:2012

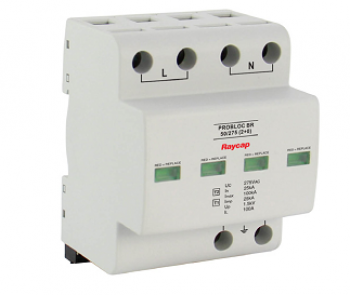

Raycap ProBloc B(R) 50 (2+0) là dòng bảo vệ chống sét chống quá áp 1 pha, bảo vệ sơ cấp thích hợp thứ cấp (Type 1+Type 2)

• Khả năng cắt dòng sét định mức (In) 8/20 μs: 25kA
• Khả năng cắt dòng sét tối đa mỗi cực (Imax) Xung 8/20 μs: 100kA
• Dòng cắt xung sét trực tiếp mỗi cực (limp) Xung 10/350µs: 25kA
• Dòng thoát sét tổng (ltotal) Xung 10/350 µs: 50kA
• Mức điện áp bảo vệ Up: 1.5kV
• Vị trí lắp đặt: Đầu vào tủ cấp nguồn
• Loại mạng 1 pha:TN-S
• Chế độ bảo vệ: L - PE, N - PE
• Lớp bảo vệ: Class I+II / Type 1+2
• Thiết kế:Compact Design
• Tiêu chuẩn sản xuất:IEC 61643-11:2011, EN 61643-11:2012

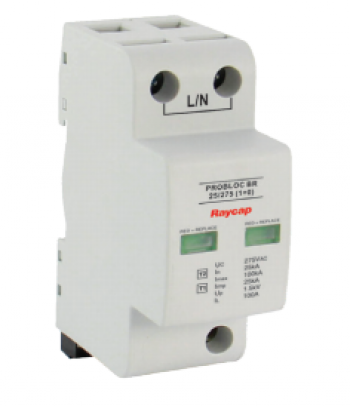

Raycap ProBloc B(R) 25 (1+0) là dòng bảo vệ chống sét chống quá áp 1 pha, bảo vệ sơ cấp thích hợp thứ cấp (Type 1+Type 2)

• Khả năng cắt dòng sét định mức (In) 8/20 μs: 25kA
• Khả năng cắt dòng sét tối đa mỗi cực (Imax) Xung 8/20 μs: 100kA
• Dòng cắt xung sét trực tiếp mỗi cực (limp) Xung 10/350µs: 25kA
• Mức điện áp bảo vệ Up: 1.5kV
• Vị trí lắp đặt: Đầu vào tủ cấp nguồn
• Loại mạng 1 pha:TN-S, TN-C
• Chế độ bảo vệ: L - PE, L - N, N - PE, L - PEN
• Lớp bảo vệ: Class I+II / Type 1+2
• Thiết kế:Compact Design
• Tiêu chuẩn sản xuất:IEC 61643-11:2011, EN 61643-11:2012

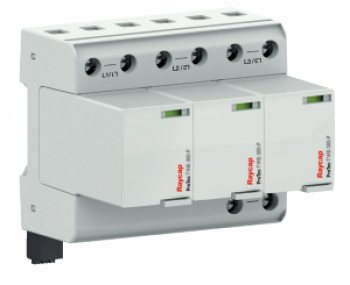

Raycap ProTec T1HS 3+0 là dòng bảo vệ chống sét chống quá áp 3 pha, bảo vệ sơ cấp thích hợp thứ cấp (Type 1+Type 2)

• Khả năng cắt dòng sét định mức (In) 8/20 μs: 25kA
• Khả năng cắt dòng sét tối đa mỗi cực (Imax) Xung 8/20 μs: 65kA
• Dòng cắt xung sét trực tiếp mỗi cực (limp) Xung 10/350µs: 25kA
• Mức điện áp bảo vệ Up: 1.5kV
• Vị trí lắp đặt: Đầu vào tủ cấp nguồn
• Loại mạng 3 pha:TN-C
• Chế độ bảo vệ: L - PEN
• Lớp bảo vệ: Class I+II / Type 1+2
• Thiết kế: Pluggable Design
• Công nghệ: Hybrid
• Tiêu chuẩn sản xuất: IEC 61643-11:2011, EN 61643-11:2012, UL 1449 4th Edition
