Chống sét 1100/1500VDC cho hệ thống điện mặt trời, Type 2

Chống sét 1100/1500VDC cho hệ thống điện mặt trời, Type 2

  • ProTec T2-PV 30

ProTec T2-PV 3+0 là thiết bị bảo vệ chống sét loại 2 (thiết bị cắt sét Type 2) cho nguồn điện năng lượng mặt trời, được thiết kế lắp đặt bảo vệ cho những nơi không bị ảnh hưởng bởi dòng điện sét đánh trực tiếp (không có cột thu lôi trong khu vực, không bị sét đánh trực tiếp xuống hệ thống). Gồm các model được sử dụng theo mức điện áp của hệ thống PV 1100VDC, 1500VDC

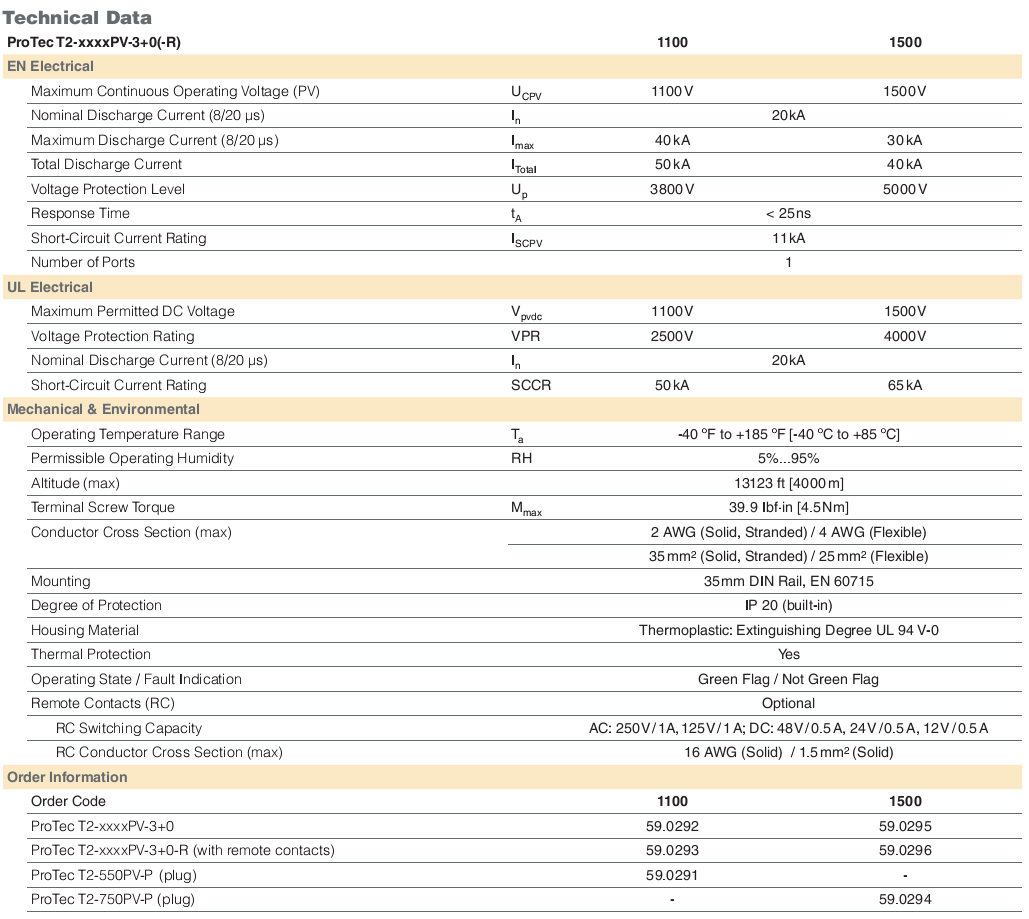

  • Điện áp hoạt động định mức Ucpv: 1100VDC/1500VDC
  • Cấp điện áp bảo vệ Up: 3800VDC/5000VDC
  • Dòng cắt sét định mức (8/20 µs) In: 20kA
  • Dòng cắt sét tối đa (8/20 µs) Imax: 40kA
  • Dòng cắt sét tổng cho phép Itotal: 50Ka
  • Dòng ngắn mách cho phép Ics: 50kA/65kA
  • Vị trí lắp đặt: String box, Inverter
  • Chế độ bảo vệ (kiểu nối đất): (+) - PE, (-) - PE
  • Nhóm thiết bị chống sét - tiêu chuẩn IEC 61643 (EN Category): Type 2
  • Kiểu thiết kế: Pluggable Design
  • Tiêu chuẩn sản xuất: EN 50539-11:2013+A1:2014 (chuẩn Châu Âu)

Bảo vệ chống sét, quá áp lan truyền cho hệ thống điện mặt trời của bạn.

ProTec T2-PV 3+0 là thiết bị bảo vệ chống sét loại 2 (thiết bị cắt sét Type 2) cho nguồn điện năng lượng mặt trời, được thiết kế lắp đặt bảo vệ cho những nơi không bị ảnh hưởng bởi dòng điện sét đánh trực tiếp (không có cột thu lôi trong khu vực, không bị sét đánh trực tiếp xuống hệ thống). Gồm các model được sử dụng theo mức điện áp của hệ thống PV 1100VDC, 1500VDC.

ProTec T2-PV 3+0 sử dụng công nghệ MOV năng lượng cao tiên tiến của Raycap với nhiều ưu điểm nổi bật hơn mà công nghệ thông thường không có, cho phép hấp thụ và tiêu tán năng lượng xung đột biến cao mà điện áp rơi trên SPD rất thấp.

ProTec T2-PV 3+0 được thiế kế theo dạng module, có chỉ báo hoạt động ngay trêm mặt thiết bị và cảnh báo từ xa đến hệ thống SCADA thông qua tiếp điểm phụ (remote contact) dễ dàng giám sát, bảo dưỡng trong quá trình vận hành.

Tất cả các sản phẩm của Raycap đều sản xuất tại nhà máy của hãng tại Châu Âu và Bắc Mỹ và đều đạt tiêu chuẩn EN 50539-11:2013+A1:2014 (chuẩn châu Âu), IEC 61643-11 (chuẩn quốc tế), UL 1449 4th Edition và IEEE C62.41 (chuẩn Bắc Mỹ).

Thiết bị cắt sét Type2 (ProTec T2-PV 3+0) sử dụng cho hệ thống điện mặt trời có điện áp đến 1100VDC, 1500VDC, có khả năng triệt tiêu các dòng xung sét lặp đến 50kA (xung 8/20), chịu quá áp liên tục cao hơn 20%, và dòng ngắn mạch 65kA, thời gian phản ứng thoát sét nhỏ hơn 25ns.

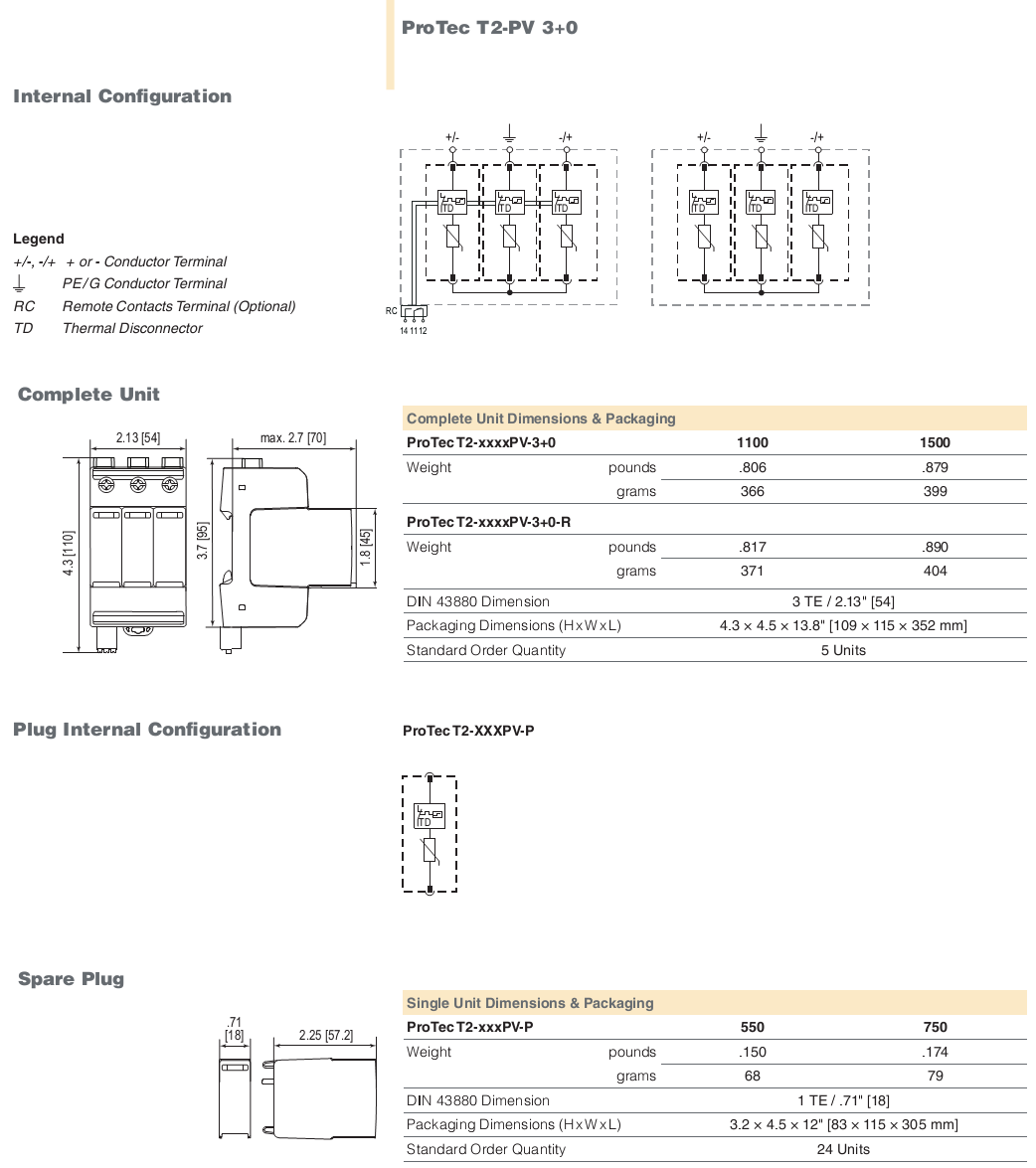

Lắp đặt : Thiết bị chống sét được đấu nối song song với mạch điện một chiều, kết nối 2 dây nguồn và dây nối đất chung. Chúng có thể lắp đặt trong các tủ trung gian (ở ngoài trời) và trong các tủ phân phối chính trước khi vào bộ chuyển đổi AC/DC.

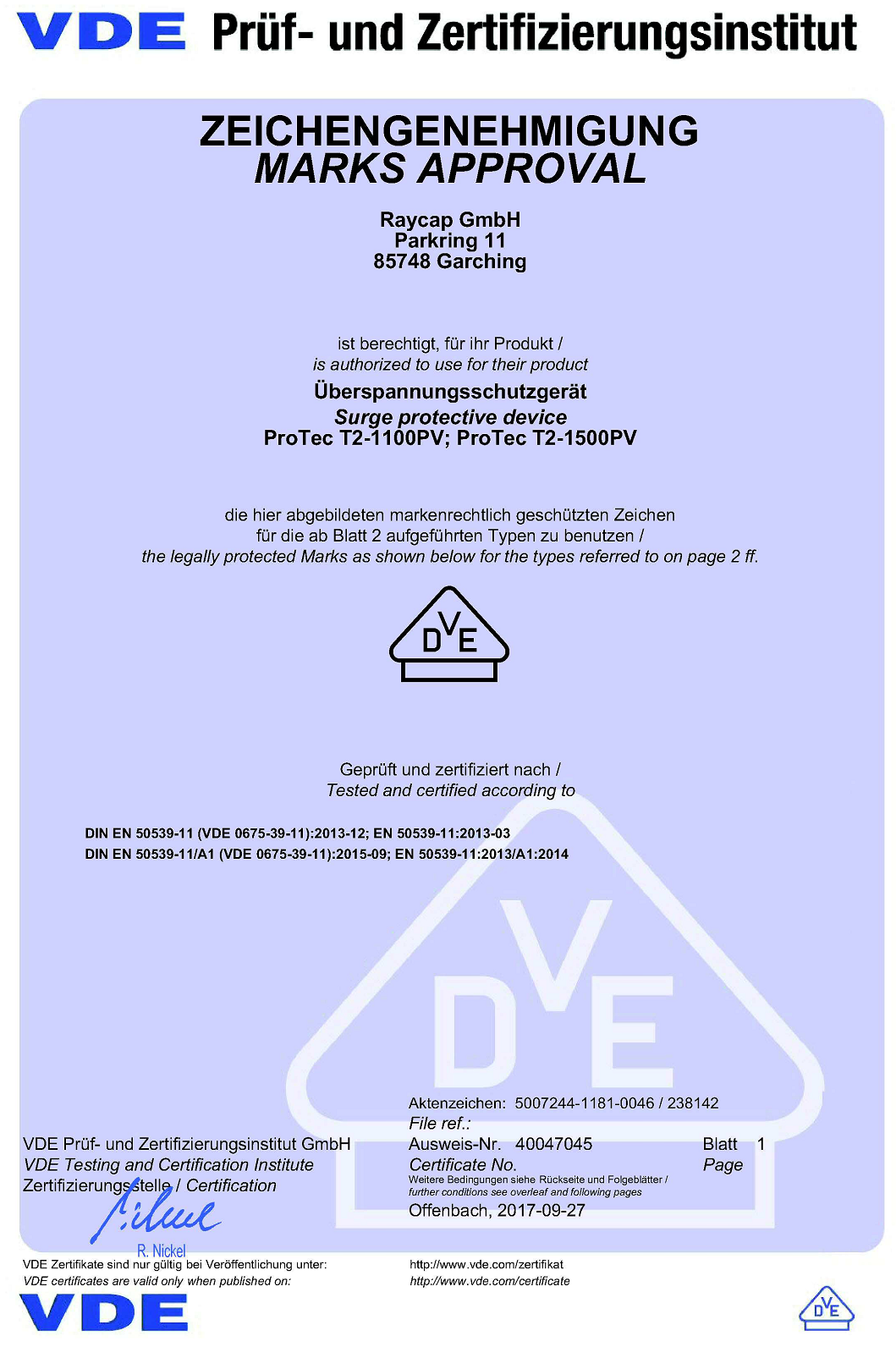

Chứng nhận đạt tiêu chuẩn sản phẩm:
