Delta 1S27 | Arc Flash Monitor – Giải pháp bảo vệ hồ quang điện tốc độ cao, 2 vùng

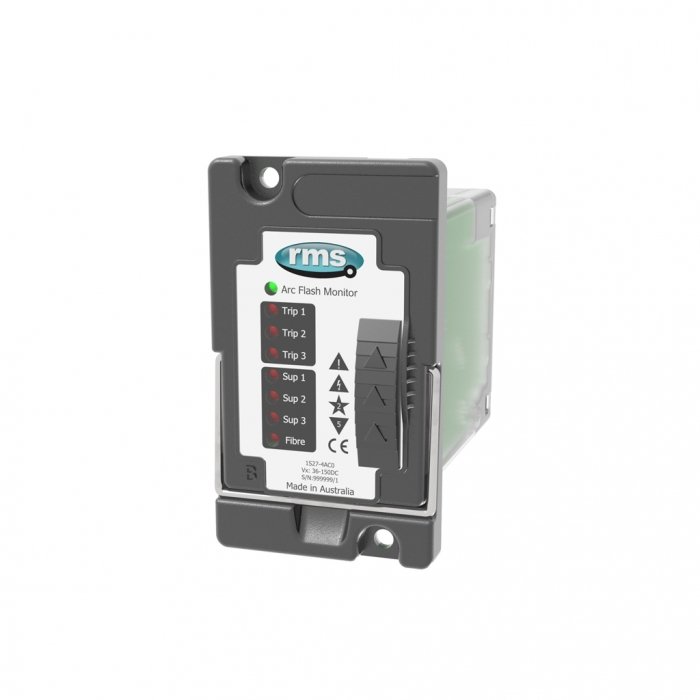

Mors Smitt Delta 1S27 Arc Flash Monitor là thiết bị bảo vệ hồ quang điện hiện đại, được thiết kế cho switchgear AIS (air-insulated metalclad switchgear). Sản phẩm hỗ trợ 4 cảm biến điểm (1S30) và tùy chọn thêm 1 cảm biến tuyến tính (1S40), cho phép giám sát tối đa 2 vùng bảo vệ độc lập.
Với thời gian phát hiện và cắt sự cố <7 ms, Delta 1S27 mang lại mức độ an toàn cao nhất cho nhân sự và thiết bị, đồng thời giảm thiểu thiệt hại và thời gian dừng hệ thống. Sản phẩm phù hợp cả cho lắp đặt mới và retrofit vào hệ thống hiện hữu.
Tính năng nổi bật
-
-
Phát hiện hồ quang cực nhanh <7 ms.
-
Hỗ trợ 4 point sensors (1S30) và tùy chọn 1 linear sensor (1S40).
-
4 ngõ ra trip tốc độ cao – có thể gán theo zone.
-
Tối đa 2 vùng bảo vệ độc lập.
-
Giám sát liên tục cảm biến, có LED hiển thị tình trạng & trip.
-
Tích hợp chức năng tự giám sát và cảnh báo lỗi.
-
Nguồn phụ trợ đa dạng: 19–240V AC, 19–250V DC.
-
Linh hoạt lắp đặt: DIN rail, surface mount, flush panel hoặc rack mount.
-
Thiết kế nhỏ gọn (2U), với terminal plug-in tiện lợi.
-
Sản xuất tại Úc, tuân thủ IEC 60255, IEC 60068, IEC 60529.
-
Ứng dụng
-
-
Tủ điện AIS: cable termination box, CT chamber, busbar, CB chamber.
-
Trạm biến áp và hệ thống phân phối – giảm thiểu rủi ro cháy nổ do hồ quang.
-
Nhà máy điện, năng lượng tái tạo (PV, gió, BESS).
-
Ngành dầu khí, công nghiệp nặng, hàng hải – môi trường cần độ tin cậy cao.
-
Giải pháp retrofit cho switchgear hiện hữu hoặc lắp đặt mới.
-
Bảng thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Nguồn phụ trợ | F: 19–85 VDC / 19–65 VAC G: 45–165 VDC / 40–150 VAC H: 125–250 VDC / 95–240 VAC |
| Công suất tiêu thụ | 8 W (quiescent), 15 W (max @110 VDC) |
| Số cảm biến hỗ trợ | 4 point sensors (1S30) + 1 linear sensor (1S40, tùy chọn) |
| Số vùng bảo vệ | 2 zones độc lập |
| Ngõ ra trip | 4 contacts, tự reset sau 1s |
| Thời gian phát hiện & trip | <7 ms |
| Dòng tải tiếp điểm | 5 A liên tục, 20 A/0.5s, 30 A/0.2s |
| Khả năng ngắt | AC resistive: 1250 VA DC resistive: 75 W |
| Ngõ ra cảnh báo | Supervision alarm contact (Fail alarm) |
| Điện áp cách điện | 2.0 kV AC rms / 1 phút, 5 kV xung 1.2/50 µs |
| Cấp bảo vệ | IP5x (installed) |
| Nhiệt độ hoạt động | -10 °C…+55 °C |
| Nhiệt độ lưu trữ | -25 °C…+70 °C |
| Độ ẩm hoạt động | 40 °C, 93% RH, không ngưng tụ |
| Chống rung/chấn động | IEC 60255-21, Class 1 |
| Lắp đặt | DIN rail, surface, flush panel, rack mount |
Lợi ích khi sử dụng
-
-
Ngăn ngừa sự cố hồ quang điện, bảo vệ an toàn cho người và thiết bị.
-
Tăng cường độ tin cậy hệ thống điện, giảm thiểu chi phí bảo trì.
-
Phản ứng cực nhanh (<7 ms), giảm hư hại thiết bị.
-
Linh hoạt tích hợp, dùng cho cả hệ thống mới và retrofit.
-
Đạt chuẩn IEC quốc tế, phù hợp mọi môi trường công nghiệp.
-
Kết luận
Với khả năng phát hiện hồ quang siêu nhanh, hỗ trợ 2 zones, 4 point sensors và 1 linear sensor tùy chọn, Delta 1S27 Arc Flash Monitor là giải pháp tối ưu để nâng cao an toàn, tin cậy và hiệu quả cho trạm biến áp, switchgear AIS và công nghiệp nặng.
