1S20 | Arc Flash Monitor – Giám sát hồ quang điện tốc độ cao, 3 cảm biến, 2 vùng bảo vệ

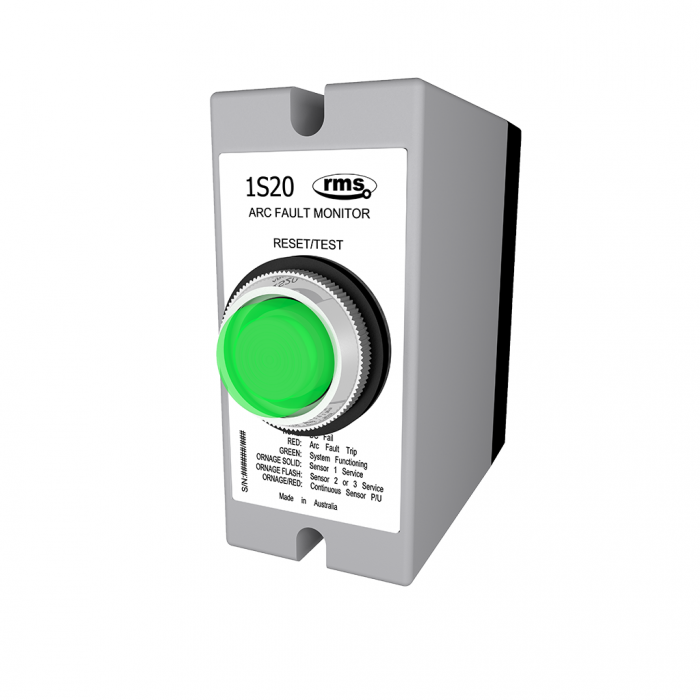

Mors Smitt 1S20 Arc Flash Monitor là thiết bị bảo vệ hồ quang điện tốc độ cao, sử dụng công nghệ cảm biến quang học để phát hiện sự cố hồ quang trong tủ điện kim loại cách điện bằng không khí (metal-clad AIS switchgear).
Sản phẩm được thiết kế nhỏ gọn, dễ dàng lắp đặt mới hoặc retrofit trên các hệ thống hiện hữu, hỗ trợ 2 đến 3 cảm biến quang học (1S30 Point Sensors) và cung cấp 2 ngõ ra trip độc lập, giúp cắt sự cố chỉ trong <10 ms, bảo vệ tối đa nhân sự, thiết bị và toàn bộ hệ thống điện.
Tính năng nổi bật
-
-
Phát hiện hồ quang điện siêu nhanh <10 ms bằng công nghệ cảm biến quang.
-
Hỗ trợ 2–3 cảm biến (1S30 Point Sensor) giám sát nhiều khoang: cable box, CT chamber, bus chamber.
-
2 ngõ ra trip độc lập, có thể gán riêng cho máy cắt feeder hoặc busbar.
-
Tích hợp chức năng reset/test ngay mặt trước.
-
Giám sát liên tục tình trạng cảm biến và tự động vô hiệu hóa khi cảm biến bị ảnh sáng môi trường kích hoạt >10s.
-
Tùy chọn kết hợp bảo vệ quá dòng để tăng cường tính an toàn (Arc + OC check).
-
Tùy chọn ngõ ra latch hoặc auto reset thông qua công tắc cấu hình.
-
LED đa màu hiển thị trạng thái: xanh (healthy), đỏ (arc trip), cam (lỗi cảm biến).
-
Nguồn phụ trợ đa dạng: 24–250 V AC/DC (nhiều dải lựa chọn F, G, H).
-
Lắp đặt linh hoạt: panel mount, surface mount hoặc DIN rail (kèm kit).
-
Ứng dụng
-
-
Tủ điện kim loại AIS – busbar, cable termination box, CT chamber, CB chamber.
-
Trạm biến áp trung/hạ thế – giảm thiểu rủi ro cháy nổ khi xảy ra sự cố hồ quang.
-
Nhà máy điện và năng lượng tái tạo (PV, gió, BESS).
-
Ngành dầu khí, hàng hải, công nghiệp nặng – môi trường yêu cầu an toàn cao.
-
Bảng thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Nguồn phụ trợ | F: 19–85 VDC / 19–65 VAC G: 45–165 VDC / 38–150 VAC H: 125–250 VDC / 95–240 VAC |
| Công suất tiêu thụ | 8 W (quiescent), 15 W (max @110 VDC) |
| Số lượng cảm biến | 2 hoặc 3 (1S30 Point Sensors) |
| Ngõ ra trip | 2 C/O, điện áp tự do, tự reset hoặc latch (cấu hình được) |
| Thời gian tác động | <10 ms (thực tế ~7 ms) |
| Dòng tải tiếp điểm | 5 A AC/DC liên tục 20 A/0.5s, 30 A/0.2s |
| Khả năng ngắt tiếp điểm | AC resistive: 1250 VA DC resistive: 75 W |
| Tải tối thiểu | 100 mA ≥ 12 V |
| Điện áp cách điện | 300 V rms hoặc DC |
| Cấp bảo vệ | IP4x (IEC 60529) |
| Nhiệt độ hoạt động | -10 °C…+55 °C |
| Nhiệt độ lưu trữ | -25 °C…+70 °C |
| Độ ẩm hoạt động | 40 °C, 93% RH (không ngưng tụ) |
| Chống rung/chấn động | IEC 60255-21, Class 1 |
| Tiêu chuẩn áp dụng | IEC 60255-26, IEC 60255-27, IEC 60068, IEC 60529 |
| Kiểu lắp đặt | Panel mount, surface mount, DIN rail (kit P/N 290407157) |
Lợi ích khi sử dụng
-
-
Ngăn ngừa rủi ro hồ quang, bảo vệ an toàn cho nhân sự & thiết bị.
-
Giảm thiểu hư hỏng và thời gian dừng hệ thống.
-
Lắp đặt nhanh chóng cho cả retrofit và new installation.
-
Độ tin cậy cao, tuân thủ tiêu chuẩn IEC quốc tế.
-
Tích hợp dễ dàng với hệ thống bảo vệ hiện hữu.
-
Kết luận
Với thiết kế nhỏ gọn, tốc độ phát hiện cực nhanh (<10 ms), hỗ trợ 3 cảm biến và 2 vùng bảo vệ, Mors Smitt 1S20 Arc Flash Monitor là giải pháp lý tưởng để bảo vệ trạm biến áp, switchgear AIS, nhà máy điện và công nghiệp nặng trước các sự cố hồ quang nguy hiểm.
👉 Liên hệ ngay để nhận tư vấn kỹ thuật chi tiết và báo giá ưu đãi cho 1S20 Arc Flash Monitor.
