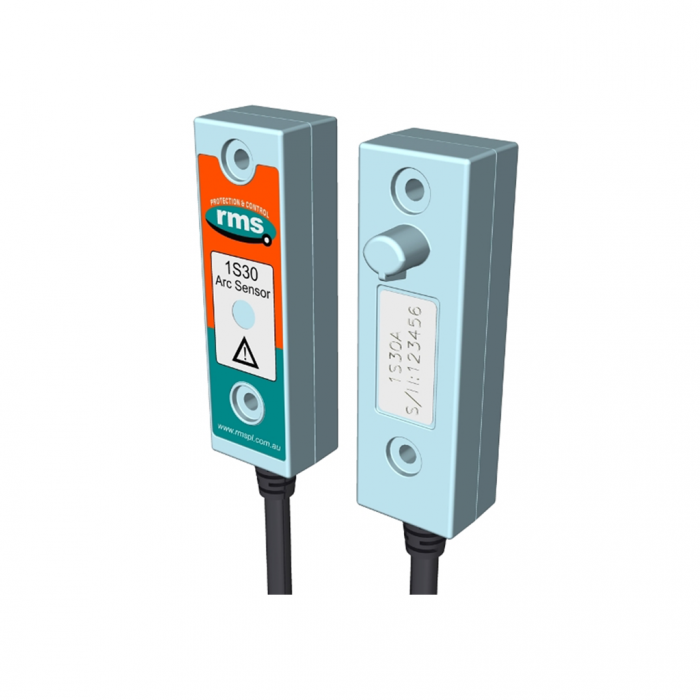

1S30 | Optical Arc Fault Point Sensor – Cảm biến hồ quang quang học tốc độ cao
Mors Smitt 1S30 Optical Arc Fault Sensor là cảm biến chuyên dụng để phát hiện sự cố hồ quang điện trong busbar và switchgear kim loại cách điện bằng không khí (AIS). Cảm biến phản ứng với ánh sáng mạnh phát ra từ hồ quang chỉ trong vài mili-giây, gửi tín hiệu tới Arc Flash Monitor (1S20, 1S25, 1S26) để kích hoạt lệnh trip hệ thống.
Với thiết kế chắc chắn, nhỏ gọn, chống nhiễu ánh sáng môi trường và tích hợp giám sát mạch cảm biến, 1S30 mang lại giải pháp an toàn, tin cậy và linh hoạt cho hệ thống bảo vệ hồ quang điện công nghiệp.
Tính năng nổi bật
-
-
Phát hiện hồ quang siêu nhanh – thời gian phản ứng chỉ vài ms.
-
Tùy chọn 1 hoặc 2 cảm biến quang (dual version giám sát 2 hướng).
-
Dây cáp tiêu chuẩn 6m, tùy chọn 20m & shielded cable.
-
Chống nhiễu ánh sáng môi trường – tránh trip giả ngay cả khi ánh sáng mặt trời trực tiếp.
-
Tích hợp giám sát mạch cảm biến (circuit supervision).
-
Thiết kế nhỏ gọn, chắc chắn, IP51, phù hợp môi trường khắc nghiệt.
-
Nhiều phương án lắp đặt: flush panel mount, right-angle mount, busbar chamber.
-
Tùy chọn reinforcing plate để tăng cường độ bền panel.
-
Sản xuất tại Úc, tuân thủ IEC 60255.
-
Ứng dụng
-
-
Busbar và switchgear AIS – giám sát hồ quang trong các khoang: cable box, CT chamber, bus chamber, CB chamber.
-
Trạm biến áp và hệ thống phân phối điện.
-
Nhà máy điện, năng lượng tái tạo (PV, gió, BESS).
-
Ngành công nghiệp nặng, dầu khí, hàng hải.
-
Giải pháp retrofit hoặc lắp đặt mới cho hệ thống bảo vệ hồ quang.
-
Bảng thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Số cảm biến | 1 detector (model A) hoặc 2 detectors đối hướng (model B) |
| Phạm vi phát hiện | ~3m (sắp xếp spacing 5–6m để tối ưu) |
| Ngưỡng nhạy sáng | ~10,000 Lux (ánh sáng trắng trực diện) |
| Độ nhạy hướng | Giảm còn ~40% ở góc 70° |
| Phổ đáp ứng | Vùng ánh sáng khả kiến và cận hồng ngoại (600–1100 nm) |
| Nguồn cấp | 12 VDC từ Arc Flash Monitor (1S20/1S25/1S26) |
| Dòng tiêu thụ khi phát hiện arc | ~20 mA |
| Công suất tiêu thụ standby | <2.5 mA |
| Cáp kết nối | 6m tiêu chuẩn, tùy chọn 20m & shielded cable |
| Điện trở cáp tối đa | ≤ 5 Ω, dung kháng ≤ 30 nF |
| Cấp bảo vệ | IP51 |
| Nhiệt độ hoạt động | -5 °C…+55 °C |
| Nhiệt độ lưu trữ | -25 °C…+75 °C |
| Độ bền cơ khí | >1 triệu lần |
| Kiểu lắp đặt | Flush panel mount, right angle, busbar chamber |
Lợi ích khi sử dụng
-
-
Phát hiện hồ quang cực nhanh, giảm thiểu rủi ro cháy nổ.
-
Ngăn ngừa trip giả nhờ công nghệ chống nhiễu ánh sáng.
-
Độ bền cao, phù hợp nhiều môi trường công nghiệp khắc nghiệt.
-
Dễ dàng lắp đặt trong khoang switchgear hoặc retrofit.
-
Tích hợp giám sát liên tục, đảm bảo hệ thống luôn an toàn.
-
Kết luận
Với thiết kế chắc chắn, khả năng phát hiện hồ quang siêu nhanh và tùy chọn linh hoạt cho nhiều cấu hình hệ thống, Mors Smitt 1S30 Optical Arc Fault Sensor là giải pháp lý tưởng để nâng cao an toàn và độ tin cậy cho trạm biến áp, switchgear AIS và ứng dụng công nghiệp nặng.
