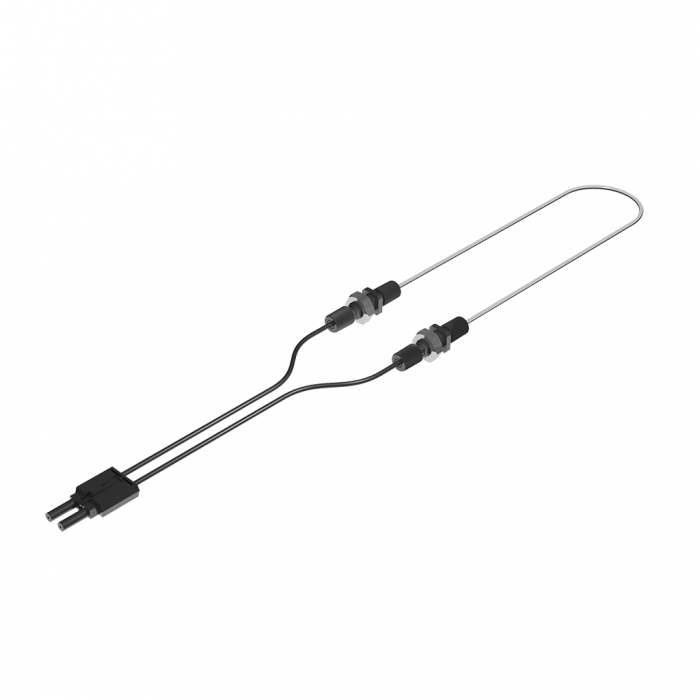

1S40 | Optical Arc Fault Linear Sensor – Cảm biến hồ quang tuyến tính, bảo vệ diện rộng
Mors Smitt 1S40 Optical Arc Fault Linear Sensor là cảm biến quang học tuyến tính chuyên dụng cho switchgear kim loại cách điện bằng không khí (AIS), được thiết kế để phát hiện sự cố hồ quang điện trong phạm vi diện rộng.
Khác với cảm biến điểm (1S30), 1S40 sử dụng sợi quang trong suốt (sensor fibre) để thu ánh sáng hồ quang dọc theo chiều dài busbar hoặc khoang switchgear, sau đó truyền tín hiệu về thiết bị giám sát hồ quang Arc Flash Monitor (1S24, 1S27). Thời gian phát hiện chỉ vài mili-giây, giúp ngăn ngừa sự cố lan rộng, bảo vệ nhân sự và thiết bị.
Tính năng nổi bật
-
-
Cảm biến tuyến tính cho vùng giám sát diện rộng.
-
Chiều dài sợi cảm biến lên tới 30m, link fibre lên tới 40m (tùy chọn).
-
Sợi quang nhựa 2.2mm (POF) – bền, chắc, dễ lắp đặt.
-
Topology dạng vòng (loop) – cho phép giám sát toàn vẹn cảm biến.
-
Tích hợp giám sát cảm biến bằng test pulse từ Arc Flash Monitor.
-
Kèm bộ phụ kiện đầy đủ: 2 coupler, fibre cutter.
-
Không cần dụng cụ đặc biệt để lắp đặt.
-
Tuân thủ IEC 60255, IEC 60068, IEC 60529.
-
Tương thích Arc Flash Monitor 1S24 & 1S27.
-
Ứng dụng
-
-
Busbar dài hoặc khoang switchgear lớn, nơi cảm biến điểm không đủ bao phủ.
-
Trạm biến áp và hệ thống phân phối điện công nghiệp.
-
Nhà máy điện, năng lượng tái tạo (PV, gió, BESS).
-
Ngành dầu khí, hàng hải, luyện kim, công nghiệp nặng – môi trường khắc nghiệt cần bảo vệ hồ quang diện rộng.
-
Retrofit hoặc lắp đặt mới trong hệ thống AIS.
-
Bảng thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Chiều dài sensor fibre | 5, 10, 20, 30 m (tùy chọn) |
| Chiều dài link fibre | 5, 10, 20, 40, 80 m (tùy chọn) |
| Đường kính sợi quang | 2.2 mm POF (plastic optical fibre) |
| Thời gian phát hiện | Vài mili-giây (ms) |
| Ngưỡng ánh sáng phát hiện | >10,000 Lux trên 300mm |
| Bán kính uốn tối thiểu | 35 mm |
| Cấp bảo vệ | IP5x khi lắp đặt |
| Nhiệt độ hoạt động | -40 °C…+85 °C |
| Nhiệt độ lưu trữ | -40 °C…+85 °C |
| Độ ẩm hoạt động | 40 °C, 93% RH, không ngưng tụ |
| Chống rung | IEC 60255-21-1 Class I |
| Chống sốc/chấn động | IEC 60255-21-2 Class I (Shock withstand 15g, 11ms) |
| Khả năng chống cháy | UL VW-1 Flame retardant (vật liệu FRPE, SABIC ULTEM) |
| Tương thích | 1S24 & 1S27 Arc Flash Monitors |
Lợi ích khi sử dụng
-
-
Bao phủ diện rộng chỉ với một cảm biến thay vì nhiều cảm biến điểm.
-
Phát hiện hồ quang siêu nhanh, bảo vệ nhân sự & thiết bị.
-
Chi phí tối ưu nhờ giảm số lượng cảm biến cần thiết.
-
Dễ lắp đặt & bảo trì, kèm đầy đủ phụ kiện.
-
Hoạt động tin cậy, ngay cả trong môi trường công nghiệp nặng.
-
Kết luận
Với khả năng bảo vệ diện rộng, độ nhạy cao và tính linh hoạt trong cấu hình, Mors Smitt 1S40 Linear Arc Fault Sensor là giải pháp lý tưởng để bổ sung cho các hệ thống Arc Flash Monitor (1S24, 1S27), giúp nâng cao an toàn và độ tin cậy cho trạm biến áp, switchgear AIS và ứng dụng công nghiệp nặng.
