1S24 | Arc Flash Monitor – Giải pháp giám sát hồ quang điện linh hoạt, hiệu suất cao

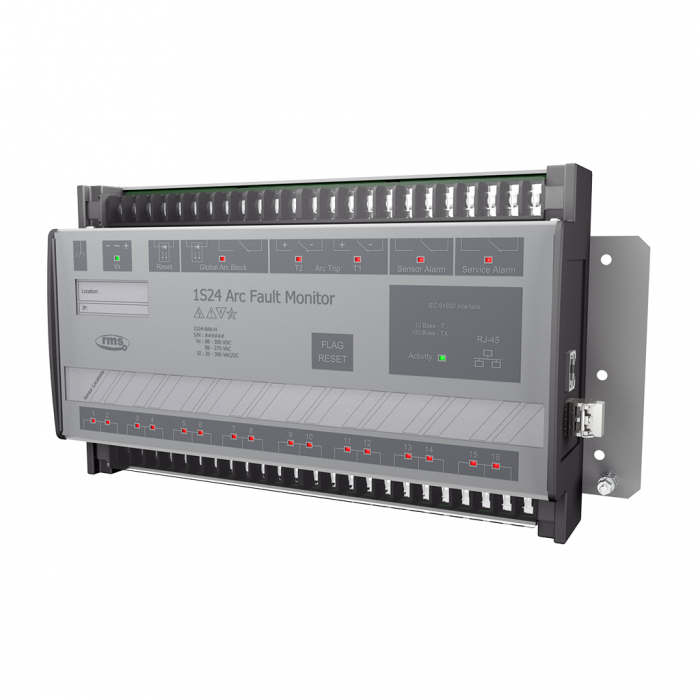

Mors Smitt 1S24 Arc Flash Monitor là thiết bị bảo vệ hồ quang điện tiên tiến, cung cấp khả năng phát hiện và xử lý sự cố hồ quang siêu nhanh (<10 ms). Sản phẩm hỗ trợ tối đa 16 cảm biến quang (1S30) hoặc 12 cảm biến quang + 2 cảm biến tuyến tính (1S40), có thể cấu hình tới 16 vùng giám sát độc lập, đáp ứng cả hệ thống switchgear đơn giản lẫn phức tạp.
Được tích hợp giao thức IEC 61850 GOOSE Messaging, 1S24 dễ dàng kết nối với các IED bảo vệ khác trong trạm, cho phép cắt máy cắt nhanh chóng và chọn lọc, giảm thiểu thiệt hại cho thiết bị và nguy cơ với nhân sự.
Tính năng nổi bật
-
-
Hỗ trợ tới 16 cảm biến hồ quang (1S30) hoặc 12 cảm biến + 2 cảm biến tuyến tính (1S40).
-
16 vùng giám sát độc lập với logic SARC.
-
3 ngõ ra trip tốc độ cao, tự reset sau 2s.
-
Phát hiện hồ quang cực nhanh <10 ms.
-
Giám sát liên tục cảm biến, có LED chỉ thị trip/fail riêng cho từng vùng.
-
Tùy chọn high-speed hybrid trip output <2.2 ms.
-
Kết nối IEC 61850 qua cổng RJ45 hoặc tùy chọn quang 100Base-FX.
-
Cấu hình hệ thống qua web browser, dễ dàng quản lý.
-
Tích hợp giám sát nguồn phụ trợ, sensor alarm và self-supervision watchdog.
-
Lắp đặt linh hoạt: DIN rail, surface, flush panel hoặc rack mount.
-
Sản xuất tại Úc, tuân thủ IEC 60255, IEC 60068, IEC 60529.
-
Ứng dụng
-
-
Tủ điện kim loại AIS – busbar, cable termination box, CT chamber, CB chamber.
-
Trạm biến áp trung và cao thế – giảm thiểu rủi ro cháy nổ do hồ quang.
-
Nhà máy điện, năng lượng tái tạo (PV, gió, BESS).
-
Ngành dầu khí, công nghiệp nặng, hàng hải – yêu cầu an toàn và độ tin cậy cao.
-
Các hệ thống phức tạp với nhiều vùng bảo vệ theo chuẩn IEC 61850.
-
Bảng thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Nguồn phụ trợ | 40–58 VDC (A) 62–250 VDC / 44–230 VAC (B) |
| Công suất tiêu thụ | 8 W (quiescent), 15 W (max @110VDC) |
| Số cảm biến | 16 point (1S30) hoặc 12 point + 2 linear (1S40) |
| Số vùng giám sát | Tối đa 16 zones |
| Ngõ ra trip | 2 hoặc 3 C/O, tự reset (tùy model) |
| Thời gian tác động | <10 ms (hybrid output <2.2 ms) |
| Ngõ ra cảnh báo | Sensor Fail & System Fail (C/O contacts) |
| Dòng chịu tải trip contacts | 5 A liên tục, 20 A/0.5s, 30 A/0.2s |
| Khả năng ngắt | AC resistive: 1250 VA, DC resistive: 75 W |
| Cổng truyền thông | 10/100 Base-TX RJ45, tùy chọn 100 Base-FX (quang) |
| Giao thức | IEC 61850 GOOSE Messaging |
| Nhiệt độ hoạt động | -10 °C…+55 °C |
| Nhiệt độ lưu trữ | -25 °C…+70 °C |
| Độ ẩm hoạt động | 40 °C, 93% RH (không ngưng tụ) |
| Cấp bảo vệ | IP5x (enclosure), IP1x (terminals) |
| Lắp đặt | DIN rail, surface, flush panel, rack mount |
Lợi ích khi sử dụng
-
-
Phát hiện & cô lập hồ quang cực nhanh, bảo vệ nhân sự và thiết bị.
-
Giảm thiểu thời gian dừng hệ thống và chi phí bảo trì.
-
Hỗ trợ IEC 61850, dễ dàng tích hợp SCADA/DCS hiện hữu.
-
Giải pháp linh hoạt, thích hợp cho cả hệ thống mới và retrofit.
-
Độ tin cậy cao, tuân thủ chuẩn IEC quốc tế.
-
Kết luận
Với khả năng giám sát tối đa 16 vùng độc lập, hỗ trợ cả cảm biến point & linear, kết nối IEC 61850 và ngõ ra trip tốc độ cao, Mors Smitt 1S24 Arc Flash Monitor là giải pháp hàng đầu để ngăn ngừa và xử lý sự cố hồ quang điện trong trạm biến áp, switchgear AIS và các ứng dụng công nghiệp nặng.
