1S23 | Arc Flash Module – Bảo vệ hồ quang điện tốc độ cao, 2 cảm biến, 1 vùng
Mors Smitt 1S23 Arc Flash Module là giải pháp bảo vệ hồ quang điện tốc độ cao cho tủ điện cách điện bằng không khí (AIS switchgear). Thiết bị hoạt động kết hợp với rơ-le bảo vệ bên thứ ba để bổ sung tính năng bảo vệ hồ quang, giúp phát hiện và cô lập sự cố cực nhanh, bảo vệ hệ thống điện, thiết bị và con người.

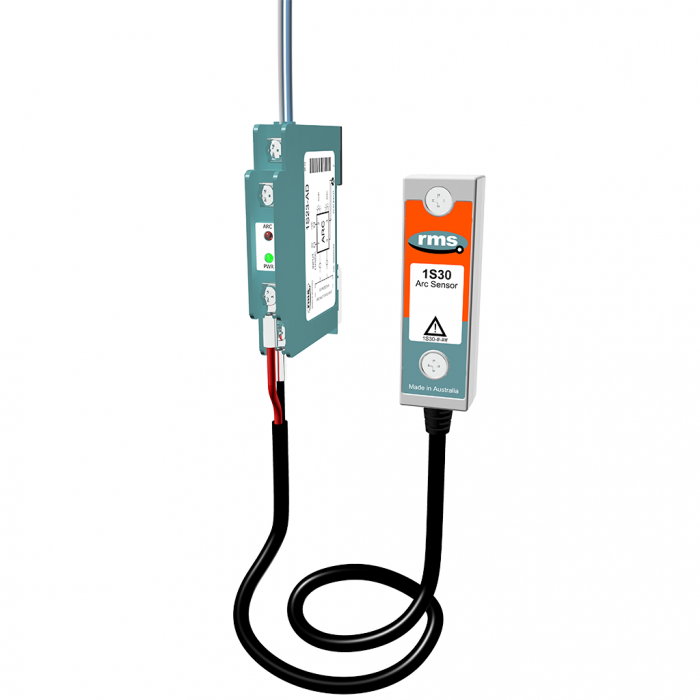

1S23 hỗ trợ 1 hoặc 2 cảm biến quang học 1S30, cung cấp tín hiệu trip hồ quang và tín hiệu giám sát cảm biến trực tiếp đến rơ-le bảo vệ. Với thời gian phát hiện và tác động dưới 2 ms, sản phẩm mang lại độ an toàn và tin cậy tối đa cho hệ thống điện công nghiệp.
Tính năng nổi bật
-
-
Phát hiện & tác động siêu nhanh <2 ms.
-
Hỗ trợ 1 hoặc 2 cảm biến quang học 1S30.
-
Kết nối trực tiếp với rơ-le bảo vệ qua đầu vào nhị phân.
-
Xung trip cố định 110 ms ±10 ms.
-
Giám sát liên tục tình trạng cảm biến quang học.
-
Tự động vô hiệu hóa nếu cảm biến bị tác động bởi ánh sáng môi trường kéo dài >500 ms.
-
Đèn LED chỉ thị mặt trước: xanh (healthy), đỏ (arc fault).
-
Lắp đặt DIN rail, thiết kế nhỏ gọn, chắc chắn.
-
Nguồn phụ trợ đa dạng: 24, 32, 48, 110, 125, 220, 240, 250 VDC.
-
Tuân thủ IEC 60255, IEC 60068, IEC 60529.
-
Ứng dụng
-
-
Tủ điện AIS: busbar, cable box, CT chamber, CB chamber.
-
Trạm biến áp và hệ thống phân phối – giảm thiểu thiệt hại khi xảy ra sự cố hồ quang.
-
Nhà máy điện, năng lượng tái tạo (PV, gió, BESS).
-
Ngành dầu khí, hàng hải, công nghiệp nặng – môi trường đòi hỏi an toàn tuyệt đối.
-
Lắp mới hoặc retrofit hệ thống hiện hữu.
-
Bảng thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Nguồn phụ trợ | 24, 32, 48, 110, 125, 220, 240, 250 VDC (±20%) |
| Công suất tiêu thụ | <0.75 W @110VDC (monitoring), max 1.5 W/2s |
| Số lượng cảm biến | 1 hoặc 2 (1S30 Optical Sensor) |
| Ngõ ra Trip | Solid state, xung cố định 110 ms ±10 ms |
| Thời gian tác động | <2 ms (từ khi phát hiện hồ quang đến xuất tín hiệu) |
| Ngõ ra giám sát | Solid state, tự reset |
| Dòng tối đa ngõ ra Trip | 24–48V: 3.1 A 110–125V: 1.6 A 220–250V: 0.75 A |
| Ngõ ra giám sát tối đa | 70 mA/60 ms, 30 mA liên tục |
| Điện áp cách điện | 2.0 kV AC rms/1 phút, 5 kV xung 1.2/50 μs |
| Nhiệt độ hoạt động | -10 °C…+55 °C |
| Nhiệt độ lưu trữ | -25 °C…+70 °C |
| Độ ẩm hoạt động | 40 °C, 93% RH, không ngưng tụ |
| Cấp bảo vệ | IP3x (theo IEC 60529) |
| Chống rung & chấn động | IEC 60255-21, Class I |
| Tuổi thọ cơ khí | >1 triệu lần |
| Lắp đặt | DIN rail 35 mm |
Lợi ích khi sử dụng
-
-
Ngăn ngừa sự cố hồ quang lan rộng, bảo vệ hệ thống điện toàn diện.
-
Tối ưu an toàn cho nhân sự và thiết bị nhờ tốc độ phản ứng cực nhanh.
-
Linh hoạt retrofit hoặc lắp mới, dễ dàng tích hợp vào hệ thống bảo vệ sẵn có.
-
Độ tin cậy cao, tuân thủ các chuẩn IEC quốc tế.
-
Giảm chi phí bảo trì và thời gian dừng máy.
-
Kết luận
Với khả năng phát hiện hồ quang điện siêu nhanh dưới 2 ms, hỗ trợ tối đa 2 cảm biến, ngõ ra trip và giám sát đáng tin cậy, Mors Smitt 1S23 Arc Flash Module là giải pháp lý tưởng để bổ sung tính năng bảo vệ hồ quang cho các trạm biến áp, nhà máy điện và ứng dụng công nghiệp nặng.
👉 Liên hệ ngay để được tư vấn chi tiết và nhận báo giá ưu đãi cho 1S23 Arc Flash Module.
