SKIM800PV | Thiết bị Giám sát Cách điện cho Điện mặt trời (Photovoltaic)
Giới thiệu sản phẩm

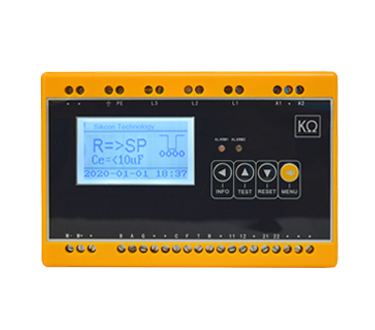

SKIM800PV là thiết bị giám sát cách điện (Insulation Monitoring Device – IMD) do Sikcon phát triển chuyên biệt cho các hệ thống quang điện (PV) quy mô lớn, áp dụng cho hệ thống IT lai AC/DC có điện áp đến 1140V.
Trong các nhà máy điện mặt trời, hệ thống IT (trung tính không nối đất) thường được sử dụng nhờ ưu thế vượt trội về an toàn và ổn định. Tuy nhiên, để đảm bảo an toàn điện, cần trang bị thiết bị giám sát cách điện. SKIM800PV ra đời để đáp ứng yêu cầu này, giúp giám sát trực tuyến, liên tục và chính xác tình trạng cách điện của lưới điện so với đất.
Tính năng nổi bật
-
-
Hai bộ rơ-le cảnh báo độc lập, hỗ trợ truyền tín hiệu rơ-le và tín hiệu tương tự (analog).
-
Chức năng kiểm tra và đặt lại: hỗ trợ cả loại tích hợp và bên ngoài.
-
Nguồn điều khiển đa dạng, dải rộng, phù hợp nhiều hệ thống.
-
Giao diện thân thiện, hiển thị đa thông số và điện dung rò hệ thống.
-
Lắp đặt DIN rail, nhỏ gọn, tiện dụng.
-
Màn hình LCD có đèn nền, hiển thị rõ ràng.
-
Giao tiếp RS-485 với giao thức Modbus, hỗ trợ giám sát từ xa.
-
Ngõ ra tín hiệu analog 4–20mA (tùy chọn điện áp 0–10V).
-
Chức năng Work enabling, cho phép điều khiển hoạt động.
-
Hỗ trợ phát hiện chính xác điện trở trong của tụ điện lớn, dung lượng lên tới 2000µF.
-
Ứng dụng
-
-
Nhà máy điện mặt trời quy mô lớn (utility-scale PV plants).
-
Hệ thống IT lai AC/DC ≤1140V.
-
Giám sát an toàn cách điện lưới điện quang điện.
-
Ứng dụng trong microgrid năng lượng tái tạo.
-
Thông số kỹ thuật chính
| Hạng mục | Giá trị |
|---|---|
| Nguồn cấp | AC 85–265V (50/60Hz), DC 85–265V hoặc DC 18–36V |
| Công suất tiêu thụ | ≤ 5W |
| Khối lượng | ≤ 0.6 kg (0.5 kg với coupler) |
| Kích thước | 135 × 110 × 89 mm |
| Độ ẩm vận hành | <95% |
| Điện áp lưới đo | ≤1140V AC (ngõ AC) |
| Điện áp xung định mức | 8kV |
| Ngưỡng cảnh báo 1 | 0–200 kΩ |
| Ngưỡng cảnh báo 2 | 0–200 kΩ |
| Độ không ổn định tương đối | ±20% |
| Ngõ ra dòng/điện áp | 4–20 mA (≤500Ω) / 0–10V |
| Dòng đo | ≤220 μA |
| Điện trở nội DC | ≥40 kΩ |
| Trở kháng AC | ≥1 MΩ |
Lợi ích khi sử dụng
-
-
Giám sát liên tục, chính xác tình trạng cách điện lưới PV.
-
Đảm bảo an toàn điện tuyệt đối, ngăn ngừa sự cố trong hệ thống PV quy mô lớn.
-
Tích hợp linh hoạt: nhiều tùy chọn nguồn cấp, ngõ ra analog và Modbus RS-485.
-
Phát hiện được hệ thống có tụ điện lớn (2000µF), phù hợp với PV hiện đại.
-
Thiết kế chắc chắn, chất lượng cao, đáng tin cậy cho ứng dụng năng lượng tái tạo.
-
Kết luận
Với khả năng làm việc ở hệ thống IT lai AC/DC ≤1140V, hỗ trợ Modbus RS-485, analog output, LCD backlight và cảnh báo đa dạng, SKIM800PV là thiết bị giám sát cách điện lý tưởng cho các nhà máy điện mặt trời quy mô lớn và các ứng dụng năng lượng tái tạo yêu cầu độ an toàn cao.
👉 Liên hệ ngay để được tư vấn kỹ thuật chi tiết và nhận báo giá ưu đãi cho thiết bị giám sát cách điện SKIM800PV.
