IFLS-600H | Hệ thống Định vị Lỗi Cách điện IT ≤1500V – Giải pháp toàn diện từ Sikcon

Giới thiệu hệ thống

IFLS-600H là hệ thống định vị lỗi cách điện (Insulation Fault Location System) tiên tiến do Sikcon Technology phát triển, chuyên dụng cho hệ thống IT (nguồn không nối đất) với điện áp từ 690V đến 1500V.

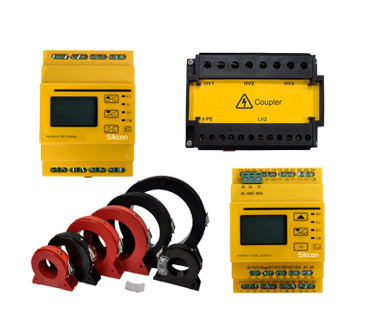

Trong các hệ thống IT, việc giám sát và định vị lỗi cách điện là yếu tố sống còn để đảm bảo an toàn vận hành, tránh sự cố lan rộng và giảm thiểu thời gian ngừng hoạt động. IFLS-600H đáp ứng nhu cầu này bằng cách kết hợp 4 thành phần chính:

• • SKIM600FL – Insulation Monitoring Device (IMD)

  • SKIF12 – Insulation Fault Locator (IFL)

  • CT/KCT – Low-frequency Current Transformers

  • IEX1500 – Coupler Device

Hệ thống cho phép giám sát trực tuyến điện trở cách điện toàn hệ thống, đồng thời định vị chính xác lỗi đến từng nhánh, kể cả các nhánh chứa biến tần – vốn khó theo dõi bằng các phương pháp truyền thống.

Tính năng nổi bật của IFLS-600H

• • Giám sát và định vị lỗi cách điện toàn diện trong hệ thống IT ≤1500V.

  • Hỗ trợ nhánh chứa biến tần (frequency converters), giảm báo động giả.

  • Ứng dụng cho hệ thống AC 1 pha và 3 pha.

  • Khả năng mở rộng đến 16 nhánh (có thể tùy chỉnh).

  • Truyền thông RS-485 (Modbus), dễ dàng tích hợp SCADA/DCS.

  • Bộ lọc nhiễu thông minh, nâng cao độ chính xác và độ ổn định phép đo.

  • Nhiều loại CT/KCT để phù hợp với từng kích thước và dòng nhánh.

Ứng dụng điển hình

• • Nhà máy điện mặt trời (PV) và điện gió.

  • Hệ thống lưu trữ năng lượng (BESS).

  • Trạm sạc xe điện (EV Charging Stations).

  • Ngành luyện kim, khai khoáng, hóa dầu.

  • Các cơ sở hạ tầng công nghiệp quy mô lớn sử dụng hệ thống IT 690–1500V.

Các thành phần chi tiết

1. SKIM600FL – Insulation Monitoring Device (IMD)

• • Chức năng:

    • Giám sát trực tuyến điện trở cách điện toàn bộ hệ thống.

    • Phát cảnh báo và báo động khi cách điện xuống thấp.

    • Gửi lệnh điều khiển tới SKIF12 để định vị lỗi.

  • Đặc điểm:

    • Lắp đặt DIN rail, màn hình LCD hiển thị thông số.

    • Giao tiếp RS-485 (Modbus).

    • Cho phép cài đặt ngưỡng cảnh báo và độ trễ.

2. SKIF12 – Insulation Fault Locator (IFL)

• • Chức năng:

    • Nhận lệnh từ SKIM600FL để thu thập dữ liệu lỗi.

    • Kết nối CT/KCT để đo dòng rò trên từng nhánh.

    • Xác định và báo vị trí nhánh xảy ra lỗi cách điện.

  • Đặc điểm:

    • Hỗ trợ mở rộng nhiều module, tối đa 16 nhánh.

    • Định vị được cả nhánh sau biến tần.

    • Ngưỡng dòng sự cố có thể cài đặt.

3. CT/KCT – Low-frequency Current Transformers

• • Chức năng:

    • Thu thập tín hiệu dòng rò của từng nhánh.

  • Đặc điểm:

    • Có nhiều loại, kích thước và thông số kỹ thuật.

    • Thiết kế cho hệ thống tần số thấp, giúp đo chính xác ngay cả trong môi trường nhiễu cao.

4. IEX1500 – Coupler Device

• • Chức năng:

    • Bảo vệ thiết bị định vị lỗi cách điện (SKIF12) khi hệ thống vận hành trên lưới điện đến 1500V.

  • Đặc điểm:

    • Kết cấu chắc chắn, độ tin cậy cao.

    • Giúp đảm bảo an toàn và tuổi thọ của toàn bộ hệ thống IFLS.

Thông số kỹ thuật tổng quan

Lợi ích khi sử dụng

• • Phát hiện và định vị nhanh lỗi cách điện, giảm thiểu gián đoạn hệ thống.

  • Bảo vệ con người và thiết bị, đảm bảo an toàn tuyệt đối.

  • Tối ưu chi phí vận hành và bảo trì nhờ phát hiện sớm sự cố.

  • Khả năng mở rộng và tùy biến cao, đáp ứng nhu cầu đa dạng của khách hàng.

  • Dễ tích hợp với hệ thống giám sát công nghiệp nhờ chuẩn RS-485 Modbus.

Kết luận

IFLS-600H không chỉ là một thiết bị giám sát, mà là giải pháp toàn diện để quản lý an toàn điện cho hệ thống IT điện áp cao (≤1500V). Với sự kết hợp giữa SKIM600FL, SKIF12, CT/KCT và IEX1500, hệ thống mang lại khả năng giám sát chính xác – định vị nhanh – vận hành ổn định – mở rộng linh hoạt, lý tưởng cho các dự án năng lượng tái tạo, công nghiệp nặng và trạm sạc EV hiện đại.

👉 Liên hệ ngay để được tư vấn chi tiết và nhận báo giá ưu đãi cho hệ thống định vị lỗi cách điện IFLS-600H.
