IFLS-600 | Hệ thống Định vị Lỗi Cách điện IT ≤690V
Giới thiệu sản phẩm
IFLS-600 là hệ thống định vị lỗi cách điện (Insulation Fault Location System) do Sikcon phát triển, được thiết kế cho hệ thống IT (nguồn không nối đất) với điện áp đến 690V.
Hệ thống không chỉ cho phép giám sát trực tuyến điện trở cách điện toàn hệ thống IT, mà còn có khả năng định vị chính xác lỗi cách điện tới từng nhánh và xác định số lượng nhánh gặp sự cố. Đặc biệt, IFLS-600 có thể giám sát các nhánh có biến tần (frequency converter) mà vẫn đảm bảo độ chính xác cao và hạn chế báo động giả.
Tính năng nổi bật
-
-
Giám sát trực tuyến tình trạng cách điện toàn hệ thống IT.
-
Định vị chính xác lỗi cách điện theo từng nhánh, hỗ trợ hệ thống ≤690V.
-
Theo dõi dòng lỗi cách điện trên từng nhánh mạch.
-
Giám sát chính xác cả sau biến tần, giảm thiểu sai lệch đo.
-
Ứng dụng linh hoạt: phù hợp cả hệ thống AC một pha và ba pha.
-
Mở rộng dễ dàng: hỗ trợ tối đa 16 nhánh giám sát (tùy chỉnh).
-
Bộ lọc nhiễu tích hợp, nâng cao độ ổn định và độ tin cậy phép đo.
-
Hỗ trợ nhiều loại biến dòng tần số thấp (CT/KCT) để phù hợp nhiều ứng dụng.
-
Ứng dụng
-
-
Nhà máy điện mặt trời (PV) và điện gió quy mô vừa.
-
Hệ thống lưu trữ năng lượng (BESS) điện áp ≤690V.
-
Trạm sạc EV công suất trung bình.
-
Ngành công nghiệp nặng: luyện kim, xi măng, khai khoáng, hóa dầu.
-
Tủ điện công nghiệp IT hệ thống ≤690V cần độ an toàn cao.
-

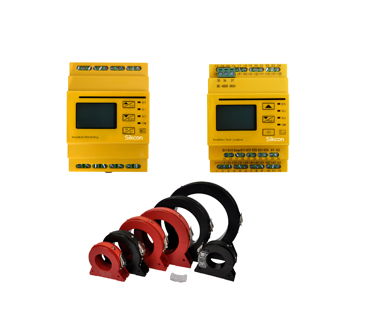

Thành phần hệ thống
| Thành phần | Chức năng chính |
|---|---|
| SKIM600 – Insulation Monitoring Device (IMD) | - Giám sát trực tuyến điện trở cách điện toàn mạch. - Phát cảnh báo/báo động cách điện. - Gửi lệnh và tín hiệu định vị tới SKIF12. |
| SKIF12 – Insulation Fault Locator (IFL) | - Nhận lệnh từ SKIM600. - Kết nối với CT/KCT để đo dòng lỗi. - Cài đặt ngưỡng dòng sự cố và định vị lỗi nhánh. |
| CT/KCT – Low-frequency Current Transformers | - Thu thập tín hiệu dòng sự cố từ từng nhánh giám sát. |
Thông số kỹ thuật tổng quan
| Hạng mục | Giá trị |
|---|---|
| Điện áp hệ thống IT | ≤690V |
| Số nhánh giám sát | Tối đa 16 (mở rộng qua SKIF12) |
| Thiết bị giám sát trung tâm | SKIM600 (IMD) |
| Thiết bị định vị lỗi | SKIF12 (IFL) |
| Biến dòng hỗ trợ | CT/KCT low-frequency current transformer |
| Hệ thống điện áp hỗ trợ | AC 1 pha, AC 3 pha |
| Truyền thông | Modbus RTU, Modbus TCP/IP |
Lợi ích khi sử dụng
-
-
Phát hiện sớm và định vị nhanh sự cố cách điện, giảm thời gian dừng máy.
-
Độ tin cậy cao khi giám sát cả nhánh chứa biến tần.
-
Tăng an toàn cho hệ thống và người vận hành.
-
Tiết kiệm chi phí bảo trì và khắc phục sự cố.
-
Khả năng mở rộng linh hoạt: dễ dàng tích hợp thêm nhiều nhánh.
-
Kết luận
Với khả năng giám sát trực tuyến và định vị chính xác lỗi cách điện trong hệ thống IT ≤690V, IFLS-600 của Sikcon là giải pháp tối ưu cho các ứng dụng năng lượng tái tạo, công nghiệp nặng và trạm sạc EV. Hệ thống gồm SKIM600, SKIF12 và CT/KCT giúp giám sát toàn diện – định vị nhanh – vận hành an toàn – mở rộng linh hoạt.
👉 Liên hệ ngay để được tư vấn kỹ thuật chi tiết và nhận báo giá ưu đãi cho hệ thống định vị lỗi cách điện IFLS-600.
