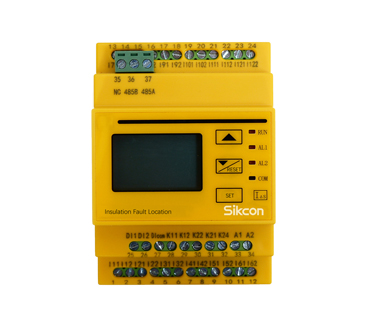

SKIF12 | Thiết bị Định vị Lỗi Cách điện (Insulation Fault Locator)
Giới thiệu sản phẩm
SKIF12 là thiết bị định vị lỗi cách điện (Insulation Fault Locator – IFL) của Sikcon, được thiết kế để hoạt động cùng với thiết bị giám sát cách điện (IMD) trong hệ thống IT (nguồn không nối đất).
Với khả năng kết nối tối đa 12 biến dòng tần số thấp (CT/KCT) chính xác cao, SKIF12 cho phép thu thập và phân tích dòng rò trên từng nhánh mạch, từ đó định vị chính xác nhánh xảy ra sự cố cách điện.
Tính năng nổi bật
-
-
Kết nối tối đa 12 CT/KCT để giám sát dòng rò của từng nhánh.
-
Thu thập và phân tích dòng sự cố để định vị lỗi cách điện.
-
Phối hợp chặt chẽ với IMD (ví dụ: SKIM600, SKIM600FL) để giám sát toàn diện.
-
Cài đặt ngưỡng dòng sự cố linh hoạt, phù hợp nhiều hệ thống khác nhau.
-
Khả năng giám sát nhánh chứa biến tần, hạn chế báo động giả.
-
Mở rộng linh hoạt: có thể tích hợp nhiều module SKIF12 để giám sát nhiều nhánh hơn.
-
Thiết kế DIN rail nhỏ gọn, dễ dàng lắp đặt trong tủ điện.
-
Tích hợp truyền thông RS-485 (Modbus), thuận tiện kết nối SCADA/DCS.
-
Ứng dụng
-
-
Hệ thống IT AC/DC ≤690V hoặc ≤1500V (tùy phối hợp cùng IMD).
-
Nhà máy điện mặt trời (PV) và điện gió.
-
Hệ thống lưu trữ năng lượng (BESS).
-
Trạm sạc xe điện (EV Charging Stations).
-
Ngành luyện kim, khai khoáng, hóa dầu.
-
Hệ thống công nghiệp nặng yêu cầu giám sát an toàn cách điện.
-
Thông số kỹ thuật chính (tham khảo từ IFLS system)
| Hạng mục | Giá trị |
|---|---|
| Số nhánh hỗ trợ | 12 nhánh (tối đa mỗi module) |
| Tín hiệu đầu vào | Từ CT/KCT (biến dòng tần số thấp) |
| Ngõ ra | Tín hiệu định vị lỗi, RS-485 (Modbus) |
| Cài đặt ngưỡng dòng sự cố | Có thể điều chỉnh |
| Phương thức lắp đặt | DIN rail |
| Thiết bị phối hợp | SKIM600 / SKIM600FL (IMD) |
Thành phần hệ thống (ví dụ với IFLS-600)
| Thành phần | Chức năng |
|---|---|
| SKIM600 – Insulation Monitoring Device (IMD) | Giám sát trực tuyến điện trở cách điện toàn hệ thống, phát cảnh báo, gửi lệnh đến SKIF12. |
| SKIF12 – Insulation Fault Locator (IFL) | Nhận lệnh từ IMD, thu thập dữ liệu dòng sự cố qua CT/KCT, xác định nhánh gặp lỗi. |
| CT/KCT – Low-frequency Current Transformers | Thu thập tín hiệu dòng sự cố trên từng nhánh. |
Lợi ích khi sử dụng
-
-
Định vị nhanh nhánh lỗi cách điện, rút ngắn thời gian xử lý sự cố.
-
Tăng độ an toàn hệ thống, bảo vệ con người và thiết bị.
-
Hoạt động ổn định kể cả trong hệ thống có biến tần.
-
Tiết kiệm chi phí bảo trì, ngăn ngừa sự cố lan rộng.
-
Dễ dàng mở rộng và tích hợp SCADA/DCS.
-
Kết luận
Với khả năng kết nối 12 CT/KCT để giám sát và định vị lỗi cách điện từng nhánh, SKIF12 là thiết bị không thể thiếu trong hệ thống IT hiện đại. Khi kết hợp cùng IMD SKIM600 hoặc SKIM600FL, SKIF12 mang đến giải pháp giám sát toàn diện – định vị chính xác – vận hành an toàn cho các ứng dụng năng lượng tái tạo, BESS, EV và công nghiệp nặng.
👉 Liên hệ ngay để được tư vấn chi tiết và nhận báo giá ưu đãi cho thiết bị định vị lỗi cách điện SKIF12.
