SKIM1000EV | Thiết bị Giám sát Cách điện (Insulation Monitoring Device)
Giới thiệu sản phẩm

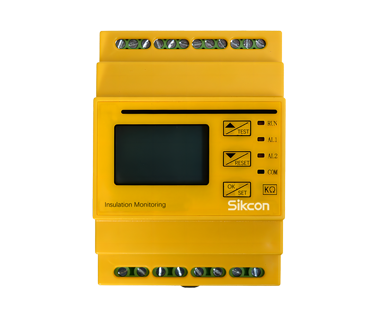

SKIM1000EV là thiết bị giám sát cách điện (Insulation Monitoring Device – IMD), còn gọi là rơ-le giám sát cách điện, dành cho hệ thống IT một chiều dưới DC1000V. Sản phẩm được thiết kế chuyên dụng cho trạm sạc DC, trạm sạc xe điện, hệ thống lưu trữ năng lượng (BESS) và điện mặt trời (PV).
Ứng dụng phương pháp tiêm tần số thấp (low-frequency injection method), SKIM1000EV đảm bảo khả năng phát hiện nhanh sự cố, đồng thời mang lại giải pháp tối ưu về chi phí và hiệu suất. Đây là lựa chọn lý tưởng cho các lưới điện DC hiện đại.
Tính năng nổi bật
-
-
Nút kiểm tra và đặt lại: hỗ trợ cả loại tích hợp và bên ngoài.
-
Chế độ đặt lại: tự động hoặc thủ công.
-
Nguồn cấp đa dạng: hỗ trợ nhiều loại, dải điện áp rộng.
-
Giao diện thân thiện: hiển thị nhiều thông số và điện dung rò hệ thống.
-
Lắp đặt dễ dàng: theo chuẩn thanh DIN.
-
Màn hình LCD có đèn nền: hiển thị rõ ràng trong mọi môi trường.
-
Truyền thông RS-485 (Modbus): đọc giá trị điện áp dương/âm so với đất và điện trở cách điện.
-
Đo và hiển thị điện trở cách điện của hệ thống IT không nối đất.
-
Đo và hiển thị điện dung rò (C).
-
Thời gian trễ phản hồi: có thể điều chỉnh linh hoạt.
-
Hai rơ-le cảnh báo độc lập: mỗi rơ-le có tiếp điểm riêng.
-
Hỗ trợ NO hoặc NC: tùy chọn.
-
Ứng dụng
-
-
Trạm sạc DC và sạc nhanh xe điện (EV Charging Stations).
-
Hệ thống lưu trữ năng lượng bằng pin (BESS).
-
Điện mặt trời (PV) và microgrid DC.
-
Các hệ thống công nghiệp DC yêu cầu giám sát cách điện liên tục.
-
Thông số kỹ thuật chính
| Hạng mục | Giá trị |
|---|---|
| Điện áp định mức hệ thống IT | DC 0 ~ 1000V |
| Nguồn cấp | AC 85–265V, DC 18–36V |
| Công suất tiêu thụ | ≤ 6W |
| Ngưỡng cảnh báo 1 | 1 kΩ ~ 20 MΩ |
| Ngưỡng cảnh báo 2 | 1 kΩ ~ 20 MΩ |
| Thời gian đáp ứng (R=0.5×Ran, G=1 μF) | ≤ 4s |
| Độ trễ cảnh báo cách điện | 0…9999s |
| Điện áp đo (U1) | ±60V |
| Điện trở nội (R1) | ≥ 600 kΩ |
| Dải đo điện trở | 1 kΩ ~ 20 MΩ |
| Độ chính xác đo (10kΩ–20MΩ) | ±15% |
| Điện dung rò cho phép (Ce) | ≤ 500 μF |
| Khối lượng | 0.2 kg |
| Kích thước | 100 × 72 × 66 mm |
Lợi ích khi sử dụng
-
-
An toàn tuyệt đối: phát hiện sớm sự cố cách điện trong hệ thống DC.
-
Độ tin cậy cao: nhờ công nghệ tiêm tần số thấp và thiết kế châu Âu.
-
Giảm chi phí bảo trì: ngăn ngừa hỏng hóc thiết bị và hệ thống.
-
Tính linh hoạt cao: cài đặt dễ dàng, hỗ trợ truyền thông Modbus.
-
Thích hợp cho nhiều ứng dụng: EV, BESS, PV, microgrid.
-
Kết luận
Với khả năng giám sát cách điện chính xác, thiết kế nhỏ gọn và tính năng mạnh mẽ, SKIM1000EV – DF Electric là giải pháp lý tưởng cho các hệ thống DC hiện đại như trạm sạc EV, BESS và điện mặt trời.
👉 Liên hệ ngay với chúng tôi để được tư vấn kỹ thuật chi tiết và nhận báo giá ưu đãi cho thiết bị giám sát cách điện SKIM1000EV.
