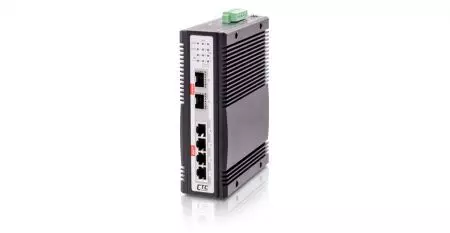

IQS-402XSM-4PH | Bộ chuyển mạch công nghiệp Managed PoE+ đa tốc độ 2.5G/10G hiệu năng cao
CTC Union IQS-402XSM-4PH là bộ chuyển mạch Ethernet công nghiệp Managed 2.5G/10G PoE+ thế hệ mới, được thiết kế đặc biệt cho hệ thống công nghiệp hiện đại, nơi yêu cầu tốc độ truyền dữ liệu cực cao, cấp nguồn PoE mạnh mẽ, và hoạt động ổn định trong môi trường khắc nghiệt.
Thiết bị sở hữu 4 cổng RJ45 10/100/1G/2.5G hỗ trợ PoE+ (30W/port, tổng 120W) và 2 khe quang SFP+ 1G/2.5G/10G Base-X, đáp ứng hoàn hảo nhu cầu truyền dữ liệu băng thông cao cho các hệ thống giám sát, tự động hóa, năng lượng, hoặc trung tâm dữ liệu công nghiệp.
Với băng thông chuyển mạch 60Gbps, nguồn kép 48VDC (44~57VDC), μ-Ring/ERPS redundancy <10ms, và thiết kế IP30 fanless, IQS-402XSM-4PH mang lại hiệu suất vượt trội, đảm bảo mạng truyền thông liên tục, an toàn và có khả năng mở rộng linh hoạt.
Tính năng nổi bật
-
-
4 cổng 2.5G RJ45 PoE+ (30W/port, tổng công suất 120W).
-
2 khe SFP+ 1G/2.5G/10G Base-X, đáp ứng băng thông cực cao cho hạ tầng truyền dữ liệu.
-
Dự phòng mạng linh hoạt: hỗ trợ μ-Ring, μ-Chain, Sub-Ring, ERPS, EPS, MSTP, RSTP, STP với thời gian phục hồi <10ms.
-
Quản lý PoE nâng cao: tự động kiểm tra và reset thiết bị PD khi lỗi, hẹn giờ bật/tắt cổng PoE (Weekly Scheduling).
-
Hỗ trợ DHCP Server/Relay/Snooping Option 82, VLAN động (802.1Q, Q-in-Q, MAC/IP-based VLAN).
-
Bảo mật toàn diện: IEEE 802.1X, ACL L2/L3/L4, RADIUS, TACACS+, HTTPS, SSHv2.
-
Đồng bộ thời gian chính xác: NTP, SNTP, IEEE 1588v2.
-
Quản lý đa giao thức: Web, CLI, SNMP v1/v2c/v3, sFlow, Modbus/TCP, Syslog, LLDP.
-
Vỏ kim loại IP30, fanless, hoạt động ổn định −10°C ~ +60°C, đạt chuẩn EN50121-4, EN61000-6-2/6-4, CE, FCC.
-
Thông số kỹ thuật chính
| Hạng mục | Thông số kỹ thuật |
|---|---|
| Model | IQS-402XSM-4PH |
| Cổng Ethernet | 4× 10/100/1G/2.5G RJ45 (PoE+) + 2× 1G/2.5G/10G SFP+ |
| PoE Power Budget | 120W (30W/port, IEEE 802.3af/at) |
| Băng thông chuyển mạch | 60 Gbps |
| Buffer Memory | 512 KB |
| MAC Table | 8K |
| Jumbo Frame | 9.6 KB |
| Dự phòng mạng | μ-Ring (3 instance), ERPS, MSTP, RSTP, STP (<10ms, 250 thiết bị) |
| Quản lý mạng | Web, CLI, SNMP v1/v2c/v3, sFlow, Modbus/TCP, Syslog |
| Bảo mật | IEEE 802.1X, RADIUS, TACACS+, ACL, HTTPS, SSHv2 |
| Nguồn cấp | Dual 48VDC (44~57VDC), cách ly |
| Công suất tiêu thụ | 139W (thiết bị 14W + PoE 120W) |
| Nhiệt độ hoạt động | −10~60°C |
| Độ ẩm hoạt động | 5~95% RH, không ngưng tụ |
| Kích thước (D×W×H) | 127.6 × 48.6 × 160 mm |
| Trọng lượng | 1.53 kg |
| Vỏ bảo vệ | Kim loại IP30, fanless |
| MTBF | 531,000 giờ |
| Chứng nhận | EN50121-4, EN61000-6-2, EN61000-6-4, CE, FCC |
| Bảo hành | 5 năm |
Ứng dụng điển hình
-
-
Nhà máy thông minh & tự động hóa công nghiệp: truyền dữ liệu tốc độ cao cho PLC, HMI, robot, camera.
-
Trạm điện & SCADA: đồng bộ thời gian, dự phòng mạng, PoE cấp nguồn cho thiết bị đo lường.
-
Hệ thống giám sát an ninh công nghiệp & quốc phòng: cấp nguồn PoE+ cho camera PTZ và bộ điều khiển.
-
Giao thông thông minh (ITS): kết nối thiết bị cảm biến, camera giao thông, điều khiển tín hiệu.
-
Trung tâm dữ liệu công nghiệp: kết nối tốc độ cao giữa các node mạng 2.5G/10G.
-
Ưu điểm vượt trội
-
-
Tốc độ cao 2.5G/10G với tổng băng thông 60Gbps – sẵn sàng cho hạ tầng mạng thế hệ mới.
-
Redundancy <10ms, bảo đảm hệ thống hoạt động liên tục 24/7.
-
PoE+ 120W ổn định, hỗ trợ camera, AP và thiết bị công nghiệp công suất lớn.
-
Quản lý toàn diện: Web, CLI, SNMP, Modbus/TCP, sFlow, LLDP.
-
Vỏ IP30 fanless, vận hành bền bỉ trong môi trường khắc nghiệt.
-
Kết luận
CTC Union IQS-402XSM-4PH là giải pháp mạng công nghiệp tốc độ cao thế hệ mới, kết hợp hoàn hảo giữa hiệu năng 2.5G/10G, cấp nguồn PoE+ mạnh mẽ và độ tin cậy tuyệt đối.
Với băng thông 60Gbps, redundancy <10ms, IEEE 1588v2 và thiết kế IP30 fanless, thiết bị này lý tưởng cho các hệ thống SCADA, ITS, năng lượng, quân sự và nhà máy thông minh.
