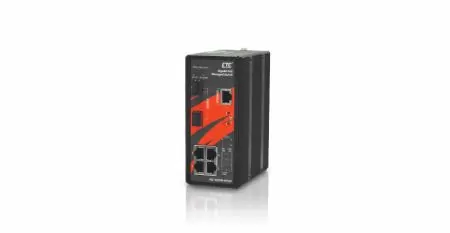

IGS-402SM-4PH24 | Bộ chuyển mạch công nghiệp Managed PoE+ đa tốc độ 1G/2.5G
CTC Union IGS-402SM-4PH24 là bộ chuyển mạch Ethernet công nghiệp Managed PoE+ với 4 cổng Gigabit RJ45 (PoE+) và 2 cổng quang SFP đa tốc độ 100M/1G/2.5G, được thiết kế để đáp ứng nhu cầu truyền dữ liệu tốc độ cao, cấp nguồn ổn định và hoạt động bền bỉ trong môi trường khắc nghiệt.
Thiết bị cung cấp tổng công suất PoE 120W (30W/port), nguồn kép 24/48VDC (20–57VDC), cùng bộ khuếch đại hiệu suất cao (booster 97%) giúp duy trì điện áp ổn định 52VDC cho các thiết bị được cấp nguồn, đảm bảo truyền tải PoE lên đến 100m mà không suy hao.
IGS-402SM-4PH24 hỗ trợ IEEE 1588v2 PTP cho đồng bộ thời gian chính xác, cùng 5 vòng mạng μ-Ring, μ-Chain hoặc Sub-Ring với thời gian phục hồi <10ms cho tối đa 250 thiết bị, giúp hệ thống mạng luôn hoạt động ổn định và liên tục.
Với vỏ kim loại IP30, thiết kế không quạt (fanless), khả năng tự động kiểm tra và reset PoE PD khi lỗi, và chứng nhận EN50121-4, NEMA TS2, thiết bị này lý tưởng cho tự động hóa nhà máy, giao thông thông minh, năng lượng, quốc phòng và trung tâm dữ liệu công nghiệp.
Tính năng nổi bật
-
-
4 cổng RJ45 PoE+ (30W/port, tổng 120W) – cấp nguồn ổn định cho camera, AP, thiết bị IoT.
-
2 cổng SFP 100/1000/2500Base-X, hỗ trợ truyền dữ liệu tốc độ cao qua cáp quang.
-
Dự phòng mạng mạnh mẽ: μ-Ring, ERPS, EPS, MSTP, RSTP, STP (phục hồi <10ms).
-
Hỗ trợ IEEE 1588v2 PTP, đảm bảo đồng bộ thời gian chính xác cho thiết bị công nghiệp.
-
Tự động kiểm tra và khởi động lại PoE PD khi lỗi (Auto PD Reset).
-
Bộ khuếch đại hiệu suất cao (94~97%), duy trì điện áp 52VDC ổn định cho tải PoE.
-
Bảo mật cao: IEEE 802.1X, ACL, RADIUS, TACACS+, HTTPS, SSH, SNMPv3.
-
Thiết kế IP30 fanless, chống sốc, rung, hoạt động ổn định −40~75°C.
-
Chứng nhận: EN50121-4, UL60950-1, EN61000-6-2/6-4, CE, FCC, NEMA TS2.
-
Thông số kỹ thuật chính
| Hạng mục | Thông số kỹ thuật |
|---|---|
| Model | IGS-402SM-4PH24 / IGS-402SM-4PHE24 |
| Cổng mạng | 4× 10/100/1000Base-T RJ45 + 1× SFP 100/1000Base-X + 1× SFP 100/1000/2.5G |
| Chuẩn PoE | IEEE 802.3af/at (PoE+) – 30W/port, tổng 120W |
| Nguồn cấp | Dual 24/48VDC (20–57VDC), cách ly |
| Hiệu suất khuếch đại | 94% (24VDC), 97% (48VDC) |
| Công suất tiêu thụ | 135W (24VDC) / 132W (48VDC) |
| Băng thông chuyển mạch | 15 Gbps |
| MAC Table | 8K |
| Buffer Memory | 512 KB |
| Frame Size | 9.6 KB Jumbo Frame |
| Dự phòng mạng | μ-Ring (5 instance), ERPS, EPS, MSTP, RSTP, STP |
| Đồng bộ thời gian | IEEE 1588v2 PTP (Ordinary, Boundary, Master, Slave) |
| Nhiệt độ hoạt động | −10~60°C (IGS-402SM-4PH24) / −40~75°C (IGS-402SM-4PHE24) |
| Vỏ bảo vệ | Kim loại IP30, fanless |
| Kích thước (D×W×H) | 106 × 62.5 × 135 mm |
| Trọng lượng | 0.715 kg |
| MTBF | 674,963 giờ |
| Chứng nhận | EN50121-4, NEMA TS2, EN61000-6-2/6-4, UL60950-1, CE, FCC |
| Bảo hành | 5 năm |
Ứng dụng điển hình
-
-
Camera IP công nghiệp, PTZ, Wi-Fi 6 AP – cấp nguồn PoE+ ổn định đến 100m.
-
Hệ thống SCADA, trạm điện, năng lượng tái tạo – đồng bộ thời gian và truyền dữ liệu chính xác.
-
Nhà máy tự động hóa, dây chuyền sản xuất thông minh.
-
Giao thông thông minh (ITS), trạm thu phí, đèn tín hiệu và cảm biến.
-
Hệ thống quân sự & quốc phòng, yêu cầu độ tin cậy cao và chống nhiễu mạnh.
-
Ưu điểm vượt trội
-
-
PoE+ ổn định 52VDC với booster hiệu suất 97%.
-
Redundancy μ-Ring <10ms, hỗ trợ đến 250 thiết bị.
-
IEEE 1588v2 PTP, đồng bộ thời gian chính xác cao.
-
Auto PD Reset giảm downtime và tăng tính sẵn sàng hệ thống.
-
Nguồn kép 24/48VDC cách ly, IP30 fanless, hoạt động ổn định −40~75°C.
-
Kết luận
CTC Union IGS-402SM-4PH24 là bộ chuyển mạch công nghiệp Managed PoE+ đa tốc độ mạnh mẽ, lý tưởng cho ứng dụng tự động hóa, năng lượng, giao thông thông minh và SCADA.
Với PoE+ 120W, 2 cổng SFP 2.5G, redundancy <10ms, đồng bộ IEEE 1588v2 và thiết kế IP30 fanless, đây là giải pháp tối ưu cho hạ tầng mạng công nghiệp bền bỉ, tin cậy và dễ quản lý.
