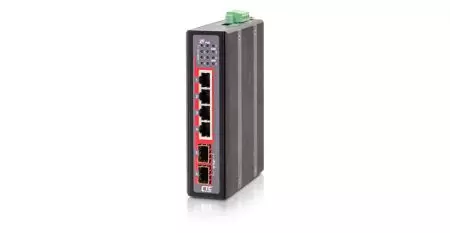

IFS-402CGS-4PH | Bộ chuyển mạch công nghiệp PoE+ 4 cổng Fast Ethernet, 2 SFP quang, hoạt động −40~75°C
CTC Union IFS-402CGS-4PH là bộ chuyển mạch công nghiệp PoE+ Unmanaged với thiết kế nhỏ gọn, chắc chắn và hiệu năng cao, được phát triển để truyền dữ liệu và cấp nguồn đồng thời qua cùng một đường cáp mạng trong các môi trường công nghiệp khắc nghiệt.
Thiết bị cung cấp 4 cổng 10/100Mbps RJ45 hỗ trợ PoE+ (IEEE 802.3af/at, 30W/port) và 2 khe cắm SFP quang 100/1000Base-X, giúp mở rộng kết nối mạng tốc độ cao qua cáp quang lên tới 30km.
IFS-402CGS-4PH được thiết kế theo tiêu chuẩn công nghiệp IP30, hoạt động ổn định trong dải nhiệt −40°C ~ +75°C, có nguồn kép 48VDC (44~57VDC) và bảo vệ chống sét 4kV cho tất cả các cổng.
Thiết bị lý tưởng cho các ứng dụng trong tự động hóa nhà máy, năng lượng, hệ thống giao thông thông minh (ITS), quân sự và SCADA công nghiệp.
Tính năng nổi bật
-
-
4 cổng PoE+ (IEEE 802.3at/af), công suất tối đa 30W/port, tổng 120W.
-
2 khe SFP 100/1000Base-X, hỗ trợ truyền xa qua cáp quang đơn mode/multi mode.
-
Vỏ kim loại IP30, thiết kế không quạt (fanless), tản nhiệt tự nhiên.
-
Nguồn kép 48VDC (44–57VDC), có bảo vệ ngược cực và quá tải.
-
Hỗ trợ DIP switch cấu hình: Broadcast Storm Protection, Force Mode, tốc độ 10/100M, Duplex Mode.
-
Bảo vệ chống sét 4KV cho cổng PoE, UTP và SFP.
-
Backplane 4.8Gbps, xử lý Store & Forward, ổn định và độ trễ thấp.
-
Nhiệt độ hoạt động cực rộng: −40°C đến +75°C (IFS-402CGS-4PHE).
-
Chứng nhận công nghiệp: EN50121-4, EN61000-6-2/6-4, EN62368-1, CE, FCC.
-
Thông số kỹ thuật chính
| Hạng mục | Thông số kỹ thuật |
|---|---|
| Model | IFS-402CGS-4PH / IFS-402CGS-4PHE |
| Cổng mạng | 4× 10/100Base-TX RJ45 (PoE+) + 2× 100/1000Base-X SFP |
| Chuẩn PoE | IEEE 802.3af/at, End-span, Alternative A |
| Công suất PoE tối đa | 120W (30W/port) |
| Nguồn cấp | Dual 48VDC (44–57VDC), cách ly |
| Công suất tiêu thụ | 127.5W (5.3W thiết bị + 120W PoE) |
| Băng thông chuyển mạch | 4.8Gbps |
| Packet Buffer | 1.75 Mbit |
| MAC Table | 4K địa chỉ |
| Jumbo Frame | 10KB |
| DIP Switch Functions | Broadcast Storm, SFP Mode, RJ45 Speed/Duplex |
| Bảo vệ & ổn định | 4KV Surge Protection, Reverse Polarity, Overload Protection |
| Nhiệt độ hoạt động | −10~60°C (IFS-402CGS-4PH) / −40~75°C (IFS-402CGS-4PHE) |
| Vỏ bảo vệ | Kim loại IP30, fanless |
| Kích thước (D×W×H) | 106 × 38.6 × 142 mm |
| Trọng lượng | 705 g |
| MTBF | 823,732 giờ (MIL-HDBK-217) |
| Chứng nhận | EN50121-4, EN61000-6-2, EN61000-6-4, EN62368-1, CE, FCC |
| Bảo hành | 5 năm |
Ứng dụng điển hình
-
-
Tự động hóa công nghiệp & nhà máy: kết nối thiết bị điều khiển PLC, HMI, camera công nghiệp.
-
Trạm điện & SCADA: truyền dữ liệu ổn định giữa thiết bị IED, RTU và máy chủ điều khiển.
-
Giao thông thông minh (ITS): kết nối camera IP, bộ điều khiển tín hiệu, cảm biến giao thông.
-
Hệ thống IoT & giám sát từ xa: cấp nguồn và truyền dữ liệu đồng thời qua PoE+.
-
An ninh & giám sát video công nghiệp: hỗ trợ cấp nguồn camera PoE công suất cao.
-
Ưu điểm vượt trội
-
-
Tổng công suất PoE 120W, hỗ trợ 30W/port cho thiết bị công suất lớn.
-
4KV Surge Protection toàn cổng, bảo vệ an toàn tuyệt đối.
-
Vỏ kim loại IP30 fanless, hoạt động bền bỉ trong −40~75°C.
-
Cấu hình nhanh qua DIP switch, không cần phần mềm quản lý.
-
Tương thích hoàn toàn với module SFP công nghiệp ISFP Series.
-
Kết luận
CTC Union IFS-402CGS-4PH là giải pháp mạng công nghiệp PoE+ nhỏ gọn, mạnh mẽ và bền bỉ, phù hợp cho ứng dụng tự động hóa, SCADA, giao thông thông minh và an ninh năng lượng.
Với 4 cổng PoE+ 30W, 2 khe SFP quang, nguồn kép 48VDC và thiết kế IP30 fanless, đây là bộ chuyển mạch lý tưởng cho các môi trường khắc nghiệt yêu cầu độ tin cậy cao và vận hành 24/7.
