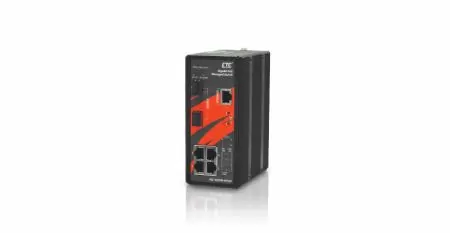

IGS+402SM-4PH24 | Bộ chuyển mạch công nghiệp Managed Gigabit PoE+ 4 cổng, 2 SFP, công suất 120W
CTC Union IGS+402SM-4PH24 là bộ chuyển mạch Ethernet công nghiệp Managed Gigabit PoE+ được thiết kế để cung cấp nguồn và dữ liệu qua cùng một đường cáp mạng, giảm thiểu chi phí thi công và đơn giản hóa hệ thống hạ tầng mạng.
Thiết bị tích hợp 4 cổng Gigabit RJ45 PoE+ (30W/port, tổng 120W) và 2 cổng quang SFP 100/1000Base-X, hỗ trợ nguồn kép 24/48VDC (20~57VDC) cùng bộ khuếch đại hiệu suất cao (94~97%), đảm bảo điện áp ổn định 55VDC cho các thiết bị đầu cuối (PD).
IGS+402SM-4PH24 được trang bị đầy đủ tính năng quản lý Layer 2, hỗ trợ μ-Ring, ERPS, MSTP, RSTP, STP với thời gian phục hồi <10ms, đảm bảo mạng luôn hoạt động ổn định và sẵn sàng.
Thiết bị đạt chứng nhận EN50121-4, EN61000-6-2/6-4, CE, FCC, đáp ứng yêu cầu khắt khe của hệ thống tự động hóa công nghiệp, năng lượng, giao thông thông minh, viễn thông và quốc phòng.
Tính năng nổi bật
-
-
4 cổng PoE+ Gigabit (IEEE 802.3af/at), 30W/port, tổng công suất 120W.
-
2 cổng quang SFP 100/1000Base-X, hỗ trợ truyền dữ liệu tốc độ cao.
-
Hỗ trợ dự phòng mạng: μ-Ring (5 instances), ERPS (G.8032), MSTP, RSTP, STP – thời gian phục hồi <10ms.
-
Advanced PoE Management: Auto PD Reset, Weekly PoE Scheduling, Power Budget Control.
-
Hiệu suất khuếch đại 94–97%, duy trì điện áp ổn định 55VDC, bảo đảm truyền tải 100m.
-
Bảo mật cao: IEEE 802.1X, RADIUS, TACACS+, ACL L2/L3/L4, HTTPS, SSHv2.
-
Hỗ trợ IEEE 1588v2 PTP – đồng bộ thời gian chính xác cho hệ thống SCADA & điều khiển.
-
Vỏ kim loại IP30, thiết kế không quạt (fanless), hoạt động ổn định trong dải nhiệt −40~75°C.
-
Chứng nhận EN50121-4, EN61000-6-2/6-4, đáp ứng tiêu chuẩn môi trường công nghiệp nặng.
-
Tương thích phần mềm quản lý CTC SmartView™ – giám sát và cấu hình tập trung.
-
Thông số kỹ thuật chính
| Hạng mục | Thông số kỹ thuật |
|---|---|
| Model | IGS+402SM-4PH24 / IGS+402SM-4PHE24 |
| Cổng mạng | 4× RJ45 10/100/1000Base-T + 2× SFP 100/1000Base-X |
| Chuẩn PoE | IEEE 802.3af/at PoE+ (30W/port, tổng 120W) |
| Nguồn cấp | Dual 24/48VDC (20~57VDC), cách ly |
| Hiệu suất khuếch đại (Booster) | 94–97%, duy trì 55VDC |
| Công suất tiêu thụ | 132W (24VDC) / 133W (48VDC) |
| Băng thông chuyển mạch | 12 Gbps |
| MAC Table | 8K |
| Buffer Memory | 512 KB |
| Jumbo Frame | 9.6 KB |
| Dự phòng mạng | μ-Ring, ERPS, MSTP, RSTP, STP (<10ms, tối đa 250 thiết bị) |
| Đồng bộ thời gian | IEEE 1588v2 (Ordinary, Boundary, Master, Slave) |
| Bảo mật | IEEE 802.1X, RADIUS, TACACS+, ACL, HTTPS, SSHv2 |
| Nhiệt độ hoạt động | −10~60°C (IGS+402SM-4PH24) / −40~75°C (IGS+402SM-4PHE24) |
| Vỏ bảo vệ | Kim loại IP30, fanless |
| Kích thước (D×W×H) | 106 × 62.5 × 135 mm |
| Trọng lượng | 0.69 kg |
| MTBF | 626,632 giờ |
| Chứng nhận | CE, FCC, EN50121-4, EN61000-6-2/6-4 |
| Bảo hành | 5 năm |
Ứng dụng điển hình
-
-
Hệ thống giám sát IP / camera PTZ công nghiệp – cấp nguồn PoE ổn định đến 100m.
-
Hệ thống SCADA, trạm điện, năng lượng tái tạo – đồng bộ thời gian và giám sát chính xác.
-
Tự động hóa nhà máy, dây chuyền sản xuất và điều khiển robot.
-
Giao thông thông minh (ITS), trạm thu phí, đèn tín hiệu, camera giám sát.
-
Hệ thống IoT công nghiệp, tòa nhà thông minh, và ứng dụng quốc phòng.
-
Ưu điểm vượt trội
-
-
Cấp nguồn PoE+ 30W/port với bộ khuếch đại hiệu suất cao 97%.
-
Redundancy μ-Ring <10ms, hỗ trợ tối đa 5 vòng mạng độc lập.
-
Tự động kiểm tra và khởi động lại PD khi lỗi (Auto PD Reset).
-
Hỗ trợ đồng bộ IEEE 1588v2 và quản lý SmartView™.
-
Thiết kế IP30 fanless, hoạt động ổn định −40~75°C.
-
Kết luận
CTC Union IGS+402SM-4PH24 là giải pháp chuyển mạch công nghiệp PoE+ tối ưu cho các hệ thống tự động hóa, năng lượng, ITS và SCADA, nơi yêu cầu tính sẵn sàng cao, độ tin cậy tuyệt đối và khả năng cấp nguồn linh hoạt.
Với μ-Ring <10ms, IEEE 1588v2, PoE+ 120W, và thiết kế công nghiệp IP30, đây là lựa chọn lý tưởng để nâng cấp hạ tầng mạng công nghiệp hiện đại và an toàn.
