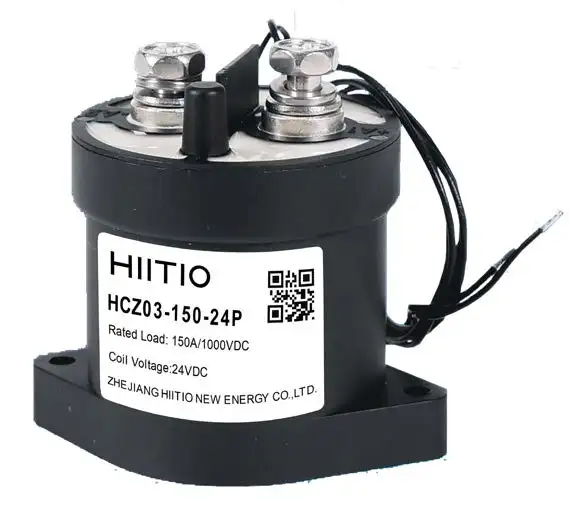

Contactor DC HCZ03-150 – 150A, 1000VDC, Thiết kế kín khí, dập hồ quang từ tính, an toàn & nhỏ gọn
1. Giới thiệu chung
HCZ03-150 là dòng contactor DC 150A – 1000VDC do Zhejiang Hiitio New Energy Co., Ltd. sản xuất, nổi bật với thiết kế nhỏ gọn, kín khí hoàn toàn, kết hợp công nghệ dập hồ quang bằng từ trường (Magnetic Arc Blowing) và buồng khí trơ bảo vệ tiếp điểm, giúp đóng cắt an toàn, ổn định và bền bỉ trong các hệ thống điện DC công suất cao.
Nhờ kết cấu epoxy đúc kín, phần tiếp điểm bên trong được bảo vệ tuyệt đối khỏi bụi, độ ẩm và oxy hóa, đảm bảo tuổi thọ dài, độ tin cậy cao và không cần bảo trì. HCZ03-150 là lựa chọn lý tưởng cho hệ thống ESS, inverter năng lượng mặt trời, xe điện, UPS và công nghiệp DC hiện đại.
2. Đặc điểm nổi bật
-
-
Dòng định mức 150A, điện áp tối đa 1000VDC
-
Kết cấu epoxy kín hoàn toàn, buồng tiếp điểm chứa khí trơ, ngăn rò hồ quang, chống oxy hóa
-
Công nghệ dập hồ quang bằng từ trường (Magnetic Arc Blowing) giúp đóng cắt nhanh, giảm mài mòn tiếp điểm
-
Chịu dòng 150A liên tục ở 85°C, hoạt động ổn định trong môi trường khắc nghiệt
-
Dải nhiệt hoạt động rộng: -40°C ~ +85°C, độ ẩm 5% ~ 85%RH
-
Tùy chọn cuộn coil 12VDC hoặc 24VDC, công suất tiêu thụ thấp (5.5–6.0W)
-
Tùy chọn tiếp điểm phụ NO (SPST-NO) để giám sát trạng thái hoạt động
-
Tuân thủ tiêu chuẩn quốc tế REACH, RoHS, thân thiện môi trường
-
3. Ứng dụng điển hình
-
-
Hệ thống lưu trữ năng lượng (ESS, BMS, Battery Rack)
-
Inverter năng lượng mặt trời (PV, Combiner Box)
-
Xe điện (EV, PHEV), trạm sạc DC, bộ phân phối công suất (PDU)
-
Nguồn DC công nghiệp, UPS, hệ thống tự động hóa cao áp
-
4. Thông số kỹ thuật chính
| Thông số | Giá trị |
|---|---|
| Điện áp làm việc tối đa | 1000VDC |
| Dòng định mức | 150A |
| Kiểu tiếp điểm chính | 1NO (SPST-NO) |
| Tùy chọn tiếp điểm phụ | 1NO (SPST-NO) |
| Sụt áp tiếp điểm | ≤0.15V (tại 150A) |
| Dòng chịu ngắn hạn | 200A/600s; 400A/60s |
| Tuổi thọ điện (resistive load) | 150A 450VDC – 3000 lần; 150A 750VDC – 500 lần |
| Tuổi thọ cơ khí | 200.000 lần |
| Khả năng ngắt tải lớn nhất (resistive) | 1500A / 320VDC (1 lần) |
| Điện trở cách điện ban đầu | ≥50MΩ (1000VDC) |
| Cách điện chịu điện áp (coil ↔ contact) | 4000VAC / 1 phút |
| Điện áp cuộn coil | 12VDC / 24VDC |
| Điện trở cuộn coil | 27Ω (12VDC) / 96Ω (24VDC) |
| Công suất coil | 5.5W (12VDC) / 6.0W (24VDC) |
| Thời gian hút / nhả | ≤30ms / ≤20ms |
| Trọng lượng | Khoảng 300g |
5. Hướng dẫn sử dụng & lắp đặt
-
-
Tránh lắp gần nguồn từ trường mạnh hoặc vật tỏa nhiệt cao.
-
Dây dẫn hoặc busbar nên sử dụng ≥50mm² để đảm bảo dẫn dòng tốt.
-
Với tải cảm, nên dùng mạch dập xung hoặc điện trở phi tuyến để bảo vệ tiếp điểm.
-
Với tải tụ, cần có mạch tiền nạp (pre-charge) để hạn chế hồ quang.
-
Mô-men siết vít: 4.5–6.5 N·m (M6 busbar), 1.8–2.5 N·m (M4 đế bắt).
-
Khi lắp nhiều thanh đồng song song, thanh chịu dòng lớn phải đặt gần tiếp điểm để giảm phát nhiệt.
-
6. Ưu điểm khi chọn HCZ03-150
✅ Nhỏ gọn, kín khí, chống hồ quang tuyệt đối
✅ Công nghệ dập hồ quang từ tính tiên tiến
✅ Hoạt động ổn định 150A – 1000VDC ở 85°C
✅ Tuổi thọ cao – 200.000 lần cơ khí, 3000 lần điện
✅ Không cần bảo trì, chống oxy hóa tiếp điểm
✅ Tùy chọn coil và tiếp điểm phụ linh hoạt (NO/NC)
✅ Chứng nhận REACH, RoHS, thân thiện môi trường
✅ Phân phối chính hãng bởi KMET – bảo hành uy tín, hỗ trợ kỹ thuật tận tâm
7. Mã sản phẩm & cấu hình đặt hàng
| Model | Điện áp cuộn coil (VDC) | Tùy chọn tiếp điểm phụ | Cực tính tải | Ghi chú |
|---|---|---|---|---|
| HCZ03-150F-12 | 12VDC | 1NO | Non-polar | Phiên bản tiêu chuẩn |
| HCZ03-150F-24 | 24VDC | 1NO | Non-polar | Phổ biến cho ESS và PV |
| HCZ03-150P-24 | 24VDC | 1NO | Polarized | Có định hướng dòng tải |
8. Kết luận
HCZ03-150 là contactor DC hiệu suất cao – nhỏ gọn – an toàn tuyệt đối, phù hợp cho hệ thống DC công suất vừa và lớn trong lĩnh vực ESS, Solar, EV và UPS.
Với thiết kế kín hoàn toàn, dập hồ quang từ tính và chứng nhận quốc tế, sản phẩm đảm bảo độ bền vượt trội, vận hành tin cậy và bảo vệ an toàn tuyệt đối cho hệ thống điện DC.
KMET JSC, đại diện phân phối chính thức Hiitio tại Việt Nam, cam kết cung cấp sản phẩm chính hãng, dịch vụ kỹ thuật chuyên nghiệp và giải pháp tối ưu cho khách hàng.
