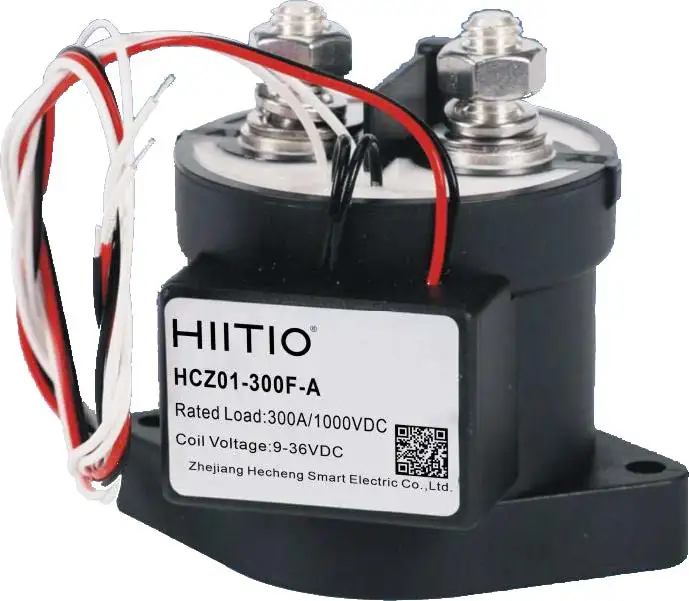

Contactor DC HCZ01-300 – 300A, 1000VDC, Kín khí, dập hồ quang từ tính, hiệu suất cao & độ tin cậy vượt trội
1. Giới thiệu chung
HCZ01-300 là dòng contactor DC cao áp 300A – 1000VDC do Zhejiang Hiitio New Energy Co., Ltd. sản xuất, được thiết kế chuyên dụng cho các hệ thống DC công suất lớn như ESS, inverter năng lượng mặt trời, xe điện (EV), trạm sạc DC, UPS và công nghiệp năng lượng cao áp.
Sản phẩm sử dụng kết cấu epoxy kín khí, buồng tiếp điểm bơm đầy khí trơ, kết hợp với công nghệ dập hồ quang từ tính (Magnetic Arc Blowing) giúp dập tắt hồ quang nhanh chóng, chống oxy hóa và ngăn cháy nổ, đồng thời duy trì tuổi thọ vận hành dài và độ tin cậy vượt trội.
Với khả năng chịu dòng 300A liên tục ở 85°C, HCZ01-300 là lựa chọn hoàn hảo cho các hệ thống DC đòi hỏi an toàn tuyệt đối, tuổi thọ cao và khả năng chịu tải mạnh mẽ.
2. Đặc điểm nổi bật
-
-
Dòng định mức 300A – điện áp làm việc tối đa 1000VDC
-
Buồng tiếp điểm epoxy kín khí, chứa khí trơ, giúp chống hồ quang và chống oxy hóa
-
Công nghệ dập hồ quang từ tính (Magnetic Arc Blowing), giúp đóng cắt nhanh, bền và an toàn
-
Chịu được dòng 300A liên tục ở 85°C, hiệu suất cao trong môi trường khắc nghiệt
-
Hoạt động ổn định trong dải nhiệt -40°C đến +85°C, độ ẩm 5%–85%RH
-
Cuộn coil tùy chọn 12–36VDC hoặc 48–72VDC, công suất khởi động 40W, duy trì chỉ 2.2W
-
Tùy chọn tiếp điểm phụ NO / NC, hỗ trợ giám sát linh hoạt
-
Đạt chứng nhận UL, CE, RoHS, REACH, đáp ứng tiêu chuẩn an toàn quốc tế
-
3. Ứng dụng điển hình
-
-
Hệ thống lưu trữ năng lượng (ESS, BMS, Battery Pack)
-
Bộ inverter năng lượng mặt trời (PV inverter, combiner box)
-
Xe điện (EV, PHEV), trạm sạc nhanh DC, bộ phân phối công suất (PDU)
-
UPS, nguồn DC công nghiệp, hệ thống điều khiển tự động hóa điện cao áp
-
4. Thông số kỹ thuật chính
| Thông số | Giá trị |
|---|---|
| Điện áp làm việc tối đa | 1000VDC |
| Dòng định mức | 300A |
| Kiểu tiếp điểm chính | SPST-NO (1NO) |
| Tùy chọn tiếp điểm phụ | 1NO / 1NC |
| Sụt áp tiếp điểm | ≤0.05V (tại 300A) |
| Dòng chịu ngắn hạn | 450A/480s; 600A/30s; 900A/6s |
| Tuổi thọ điện (resistive load) | 300A 450VDC – 1000 lần; 300A 750VDC – 500 lần |
| Tuổi thọ cơ khí | 200.000 lần |
| Khả năng ngắt tải cực đại (resistive) | 2000A / 320VDC – 1 lần |
| Điện trở cách điện (ban đầu) | ≥50MΩ (1000VDC) |
| Độ bền điện môi (cuộn coil ↔ tiếp điểm) | 3500VAC (1 phút) |
| Điện áp cuộn coil | 12–36VDC / 48–72VDC |
| Công suất coil | 40W (Start) / 2.2W (Hold) |
| Thời gian đóng / ngắt | ≤30ms / ≤10ms |
| Khả năng chịu rung / sốc | 20G / 50G |
| Trọng lượng | Khoảng 380g |
5. Hướng dẫn sử dụng & lắp đặt
-
-
Dây dẫn hoặc busbar nên sử dụng ≥100mm² để đảm bảo dẫn điện ổn định.
-
Tránh lắp gần nguồn từ trường mạnh (transformer, cuộn cảm) hoặc vật tỏa nhiệt cao.
-
Với tải cảm, cần mạch dập xung hoặc điện trở phi tuyến để bảo vệ tiếp điểm.
-
Với tải tụ, cần mạch tiền nạp (pre-charge) để hạn chế hồ quang khi đóng cắt.
-
Mô-men siết vít: M8: 8.0–10.0 N·m (cực tải); M5: 3.0–4.0 N·m (vỏ đế).
-
Tuân thủ thứ tự lắp đặt busbar → washer → screw để tránh phát nhiệt và lỏng mối nối.
-
6. Ưu điểm khi chọn HCZ01-300
✅ Kết cấu kín khí – chống hồ quang, chống oxy hóa, an toàn tuyệt đối
✅ Công nghệ dập hồ quang từ tính – đóng cắt nhanh, bền bỉ, tuổi thọ cao
✅ Hoạt động ổn định 300A – 1000VDC ở 85°C
✅ Không phân cực – dễ lắp đặt và sử dụng linh hoạt
✅ Tuổi thọ điện 1000–500 chu kỳ, cơ khí 200.000 chu kỳ
✅ Chứng nhận quốc tế: UL / CE / RoHS / REACH
✅ Phân phối chính hãng bởi KMET – hỗ trợ kỹ thuật tận tâm, bảo hành uy tín
7. Mã sản phẩm & cấu hình đặt hàng
| Model | Cuộn coil (VDC) | Tùy chọn tiếp điểm phụ | Cực tính tải | Ghi chú |
|---|---|---|---|---|
| HCZ01-300F-A | 12–36 | 1NO | Non-polarized | Phiên bản tiêu chuẩn |
| HCZ01-300F-B | 12–36 | 1NC | Non-polarized | Có tiếp điểm phụ NC |
| HCZ01-300P-A | 48–72 | 1NO | Polarized | Cho hệ thống định hướng dòng |
| HCZ01-300P-B | 48–72 | 1NC | Polarized | Có tiếp điểm phụ NC |
8. Kết luận
HCZ01-300 là dòng contactor DC công suất lớn với thiết kế kín khí, chống hồ quang và oxy hóa tuyệt đối, được tối ưu cho các hệ thống năng lượng và công nghiệp DC hiện đại.
Nhờ công nghệ dập hồ quang từ tính, hiệu suất cao và tuổi thọ vượt trội, sản phẩm mang lại giải pháp an toàn, bền bỉ và tiết kiệm chi phí bảo trì cho ESS, Solar, EV, UPS và các hệ thống DC cao áp.
KMET JSC, đại diện phân phối chính thức Hiitio tại Việt Nam, cam kết mang đến sản phẩm chính hãng, chất lượng quốc tế và dịch vụ kỹ thuật chuyên nghiệp.
