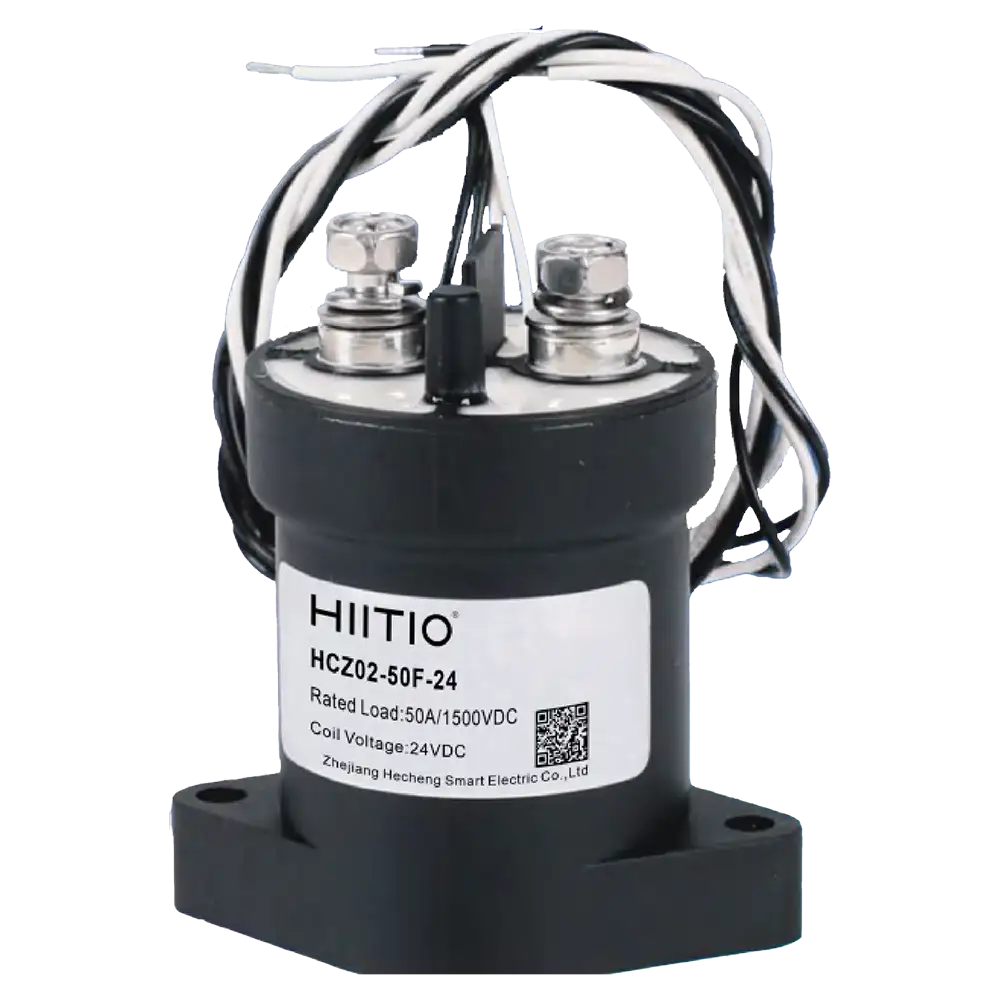

Contactor DC HCZ02-50 – 50A, 1500VDC, Kín khí, dập hồ quang từ tính, nhỏ gọn và an toàn tuyệt đối
1. Giới thiệu chung
HCZ02-50 là dòng contactor DC 50A – 1500VDC do Zhejiang Hiitio New Energy Co., Ltd. sản xuất, thuộc thế hệ đóng cắt DC kín khí thế hệ mới, được thiết kế để đảm bảo an toàn, độ tin cậy và tuổi thọ cao trong các ứng dụng ESS, inverter năng lượng mặt trời, xe điện (EV), UPS và công nghiệp DC hiện đại.
Sản phẩm có cấu trúc epoxy kín hoàn toàn, buồng tiếp điểm được bơm đầy khí trơ, kết hợp công nghệ dập hồ quang bằng từ trường (Magnetic Arc Blowing) giúp dập tắt hồ quang nhanh, bảo vệ tiếp điểm, tăng độ bền và giảm kích thước tổng thể.
Nhờ thiết kế nhỏ gọn, trọng lượng nhẹ (~180g) nhưng vẫn chịu được dòng 50A liên tục ở 85°C, HCZ02-50 trở thành lựa chọn lý tưởng cho các hệ thống điện áp cao, không gian hạn chế và yêu cầu đóng cắt an toàn tuyệt đối.
2. Đặc điểm nổi bật
-
-
Dòng định mức 50A – điện áp làm việc tối đa 1500VDC
-
Buồng tiếp điểm epoxy kín hoàn toàn, chứa khí trơ, đảm bảo không rò hồ quang, không oxy hóa
-
Công nghệ dập hồ quang bằng từ trường, giúp đóng cắt nhanh và giảm mài mòn tiếp điểm
-
Chịu được dòng tải liên tục 50A ở 85°C
-
Hoạt động ổn định trong dải nhiệt -40°C đến +85°C, độ ẩm 5%–85%RH
-
Tùy chọn cuộn coil 12VDC / 24VDC / 48VDC, công suất tiêu thụ thấp (5.5–6.0W)
-
Tùy chọn tiếp điểm phụ NO (SPST-NO) để giám sát trạng thái đóng/ngắt
-
Tuân thủ tiêu chuẩn UL, CE, RoHS, REACH, thân thiện môi trường và an toàn quốc tế
-
3. Ứng dụng điển hình
-
-
Hệ thống lưu trữ năng lượng (ESS, BMS, Battery Rack)
-
Hệ thống điện mặt trời (PV inverter, combiner box)
-
Xe điện (EV, PHEV), trạm sạc DC, PDU công suất nhỏ
-
UPS, nguồn DC công nghiệp, thiết bị tự động hóa và robot công nghiệp
-
4. Thông số kỹ thuật chính
| Thông số | Giá trị |
|---|---|
| Điện áp làm việc tối đa | 1500VDC |
| Dòng định mức | 50A |
| Kiểu tiếp điểm chính | 1NO (SPST-NO) |
| Tùy chọn tiếp điểm phụ | 1NO (SPST-NO) |
| Sụt áp tiếp điểm | ≤0.1V (tại 50A) |
| Dòng chịu ngắn hạn | 150A/30s; 250A/10s |
| Tuổi thọ điện (resistive load) | 50A 450VDC – 10.000 lần; 50A 750VDC – 3.000 lần; 50A 1000VDC – 1.000 lần; 15A 1500VDC – 1.000 lần |
| Tuổi thọ cơ khí | 200.000 lần |
| Điện trở cách điện (ban đầu) | ≥50MΩ (1000VDC) |
| Độ bền điện môi (coil ↔ contact) | 3000VAC (1 phút) |
| Điện áp cuộn coil | 12VDC / 24VDC / 48VDC |
| Công suất coil | 5.5W (12VDC), 6.0W (24VDC, 48VDC) |
| Thời gian đóng / ngắt | ≤30ms / ≤10ms |
| Khả năng chịu rung / sốc | 20G / 50G |
| Nhiệt độ môi trường hoạt động | -40°C ~ +85°C |
| Trọng lượng | Khoảng 180g |
5. Hướng dẫn sử dụng & lắp đặt
-
-
Tránh lắp gần nguồn từ trường mạnh (máy biến áp, cuộn cảm) hoặc vật tỏa nhiệt cao.
-
Dây dẫn hoặc busbar nên ≥35mm² để đảm bảo dẫn điện và tránh phát nhiệt.
-
Khi dùng với tải cảm, nên bổ sung mạch dập xung hoặc điện trở phi tuyến để bảo vệ tiếp điểm.
-
Với tải tụ, cần mạch tiền nạp (pre-charge) để tránh hồ quang khi đóng mạch.
-
Mô-men siết vít: M5: 3.4–4.5 N·m; M4: 1.8–2.5 N·m.
-
Lắp đặt đúng thứ tự busbar → washer → nut để tránh phát nhiệt hoặc lỏng mối nối.
-
6. Ưu điểm khi chọn HCZ02-50
✅ Thiết kế nhỏ gọn, kín khí hoàn toàn, chống hồ quang tuyệt đối
✅ Dập hồ quang từ tính, tăng tuổi thọ và độ bền tiếp điểm
✅ Hoạt động bền bỉ 50A – 1500VDC ở môi trường -40°C ~ +85°C
✅ Không phân cực, dễ dàng lắp đặt và thay thế
✅ Tùy chọn tiếp điểm phụ NO để giám sát thông minh
✅ Chứng nhận UL / CE / RoHS / REACH quốc tế
✅ Phân phối chính hãng bởi KMET – hỗ trợ kỹ thuật và bảo hành tận tâm
7. Mã sản phẩm & cấu hình đặt hàng
| Model | Điện áp cuộn coil (VDC) | Kiểu tiếp điểm chính | Tùy chọn phụ | Cực tính tải | Ghi chú |
|---|---|---|---|---|---|
| HCZ02-50F-12 | 12 | SPST-NO | Không có | Non-polarized | Phiên bản tiêu chuẩn |
| HCZ02-50F-24 | 24 | SPST-NO | 1NO phụ | Non-polarized | Phổ biến cho ESS, PV |
| HCZ02-50P-48 | 48 | SPST-NO | Không có | Polarized | Cho hệ thống yêu cầu định hướng dòng |
8. Kết luận
HCZ02-50 là dòng contactor DC mini kín khí mang đến hiệu suất đóng cắt vượt trội, an toàn tuyệt đối và độ tin cậy cao.
Với công nghệ dập hồ quang từ tính, khả năng chịu dòng 50A ở 1500VDC và thiết kế nhỏ gọn, sản phẩm đặc biệt phù hợp cho ESS, Solar, UPS, xe điện và công nghiệp DC hiện đại.
KMET JSC, đại diện phân phối chính thức Hiitio tại Việt Nam, cam kết cung cấp sản phẩm chính hãng, giá cạnh tranh và hỗ trợ kỹ thuật chuyên sâu.
