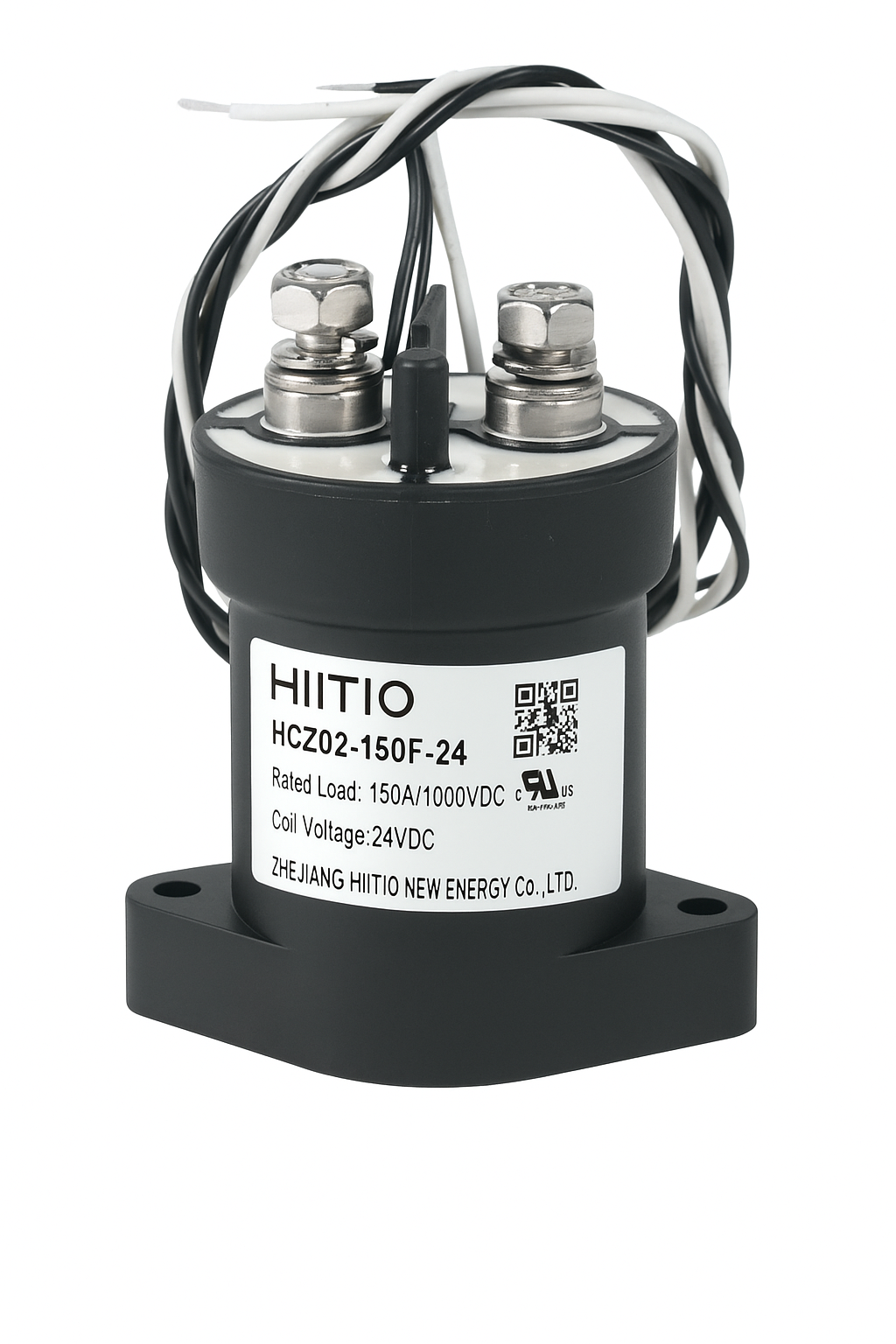

Contactor DC HCZ02-150 – 150A, 1000VDC, Đóng cắt an toàn, nhỏ gọn và bền bỉ cho hệ thống điện DC hiện đại
1. Giới thiệu chung
HCZ02-150 là dòng contactor DC 150A – 1000VDC do Zhejiang Hecheng Smart Electric Co., Ltd. (Hiitio) sản xuất, nổi bật với kết cấu nhỏ gọn, hoàn toàn kín, đảm bảo an toàn tuyệt đối khi đóng cắt dòng DC công suất cao.
Sản phẩm được đóng gói kín bằng nhựa epoxy và bên trong buồng tiếp điểm được bơm khí trơ, giúp ngăn rò hồ quang, chống oxy hóa tiếp điểm và tăng tuổi thọ vận hành.
Nhờ cấu trúc dập hồ quang bằng từ trường (Magnetic Arc Blowing), HCZ02-150 có khả năng dập tắt hồ quang nhanh chóng, cho phép thiết bị duy trì kích thước nhỏ gọn mà vẫn đảm bảo khả năng đóng cắt mạnh mẽ và bền bỉ.
2. Đặc điểm nổi bật
-
-
Dòng định mức 150A – điện áp làm việc tối đa 1000VDC
-
Thiết kế kín hoàn toàn bằng epoxy, buồng tiếp điểm được bơm khí trơ, không rò hồ quang, không oxy hóa
-
Công nghệ dập hồ quang bằng từ trường (Magnetic Arc Blowing), tăng độ bền tiếp điểm
-
Hoạt động ổn định trong dải nhiệt -40°C đến +85°C, độ ẩm 5% – 85%RH
-
Tuổi thọ điện cao: 6000 lần ở 200VDC/150A và 2000 lần ở 450VDC/150A
-
Tùy chọn cuộn coil 12VDC / 24VDC / 48VDC, công suất tiêu thụ thấp (5.5–6.0W)
-
Tùy chọn tiếp điểm phụ NO / NC, giúp giám sát trạng thái hoạt động
-
Đạt chứng nhận UL, RoHS, REACH, đảm bảo tiêu chuẩn quốc tế
-
3. Ứng dụng điển hình
-
-
Hệ thống pin lưu trữ năng lượng (BMS, ESS)
-
Bộ nghịch lưu năng lượng mặt trời (PV inverter, combiner box)
-
Xe điện (EV, PHEV), trạm sạc DC và bộ PDU
-
Nguồn DC công nghiệp, UPS, thiết bị tự động hóa
-
4. Thông số kỹ thuật chính
| Thông số | Giá trị |
|---|---|
| Điện áp làm việc tối đa | 1000VDC |
| Dòng định mức | 150A |
| Kiểu tiếp điểm chính | 1NO (SPST-NO) |
| Tùy chọn tiếp điểm phụ | 1NO hoặc 1NC |
| Sụt áp tiếp điểm | 0.3V (tại 150A) |
| Khả năng chịu ngắn hạn | 200A/600s; 300A/120s; 400A/30s |
| Tuổi thọ điện (resistive load) | 6000 lần (200VDC 150A); 2000 lần (450VDC 150A) |
| Tuổi thọ cơ khí | 200.000 lần |
| Điện áp cuộn coil | 12VDC / 24VDC / 48VDC |
| Công suất coil | 5.5W – 6.0W |
| Thời gian đóng / ngắt | ≤30ms / ≤10ms |
| Cách điện chịu điện áp (coil ↔ contact) | 3000VAC / 1 phút |
| Điện trở cách điện ban đầu | ≥50MΩ (1000VDC) |
| Trọng lượng | Khoảng 180g |
5. Hướng dẫn lắp đặt
-
-
Tránh lắp gần nguồn từ trường mạnh (biến áp, cuộn cảm) hoặc vật tỏa nhiệt.
-
Sử dụng dây dẫn ≥50mm² để tránh phát nhiệt tại đầu cực.
-
Với tải cảm, nên dùng mạch dập xung hoặc điện trở phi tuyến để bảo vệ tiếp điểm.
-
Với tải tụ, cần mạch tiền nạp (pre-charge) để tránh hồ quang khi đóng mạch.
-
Mô-men siết vít: M5: 3.4–4.5 N·m; M4: 1.8–2.5 N·m.
-
Tuân thủ trình tự lắp đặt busbar → washer → nut, đảm bảo tiếp xúc tốt và tránh lỏng.
-
6. Ưu điểm khi chọn HCZ02-150
✅ Nhỏ gọn, kín hoàn toàn, chống hồ quang tuyệt đối
✅ Hoạt động bền bỉ ở 150A/1000VDC, an toàn cho hệ thống công suất cao
✅ Không cần bảo trì, tuổi thọ điện – cơ vượt trội
✅ Hỗ trợ nhiều tùy chọn coil và tiếp điểm phụ (NO/NC)
✅ Đạt chứng nhận quốc tế UL / RoHS / REACH
✅ Phân phối chính hãng tại Việt Nam bởi KMET, bảo hành uy tín, tư vấn kỹ thuật chuyên sâu
7. Cấu hình đặt hàng
| Model | Dòng định mức (A) | Điện áp cuộn coil (VDC) | Tùy chọn tiếp điểm phụ | Cực tính tải |
|---|---|---|---|---|
| HCZ02-150F-12 | 150 | 12 | 1NO | Non-polarized |
| HCZ02-150B-24 | 150 | 24 | 1NC | Non-polarized |
| HCZ02-150F-48P | 150 | 48 | 1NO | Polarized |
8. Kết luận
HCZ02-150 là contactor DC cao cấp với thiết kế kín hoàn toàn, dập hồ quang từ tính, và hiệu suất đóng cắt mạnh mẽ, đảm bảo an toàn tuyệt đối cho các hệ thống điện DC công suất cao.
Với chứng nhận quốc tế, tuổi thọ vượt trội và cấu trúc nhỏ gọn, sản phẩm này là lựa chọn tối ưu cho các ứng dụng ESS, Solar, EV, UPS và công nghiệp DC hiện đại.
KMET JSC – nhà phân phối chính thức Hiitio tại Việt Nam – cung cấp sản phẩm chính hãng, hỗ trợ kỹ thuật chuyên nghiệp và giải pháp toàn diện cho khách hàng.
