Chống sét 600VDC cho hệ thống điện mặt trời, Type 2

Chống sét 600VDC cho hệ thống điện mặt trời, Type 2

  • ProTec T2-PV 20
  • LEUTRON

Bảo vệ chống sét, quá áp lan truyền cho hệ thống điện mặt trời của bạn.

ProTec T2-PV 2+0 là thiết bị bảo vệ chống sét loại 2 (thiết bị cắt sét Type 2) cho nguồn điện năng lượng mặt trời, được thiết kế lắp đặt bảo vệ cho những nơi không bị ảnh hưởng bởi dòng điện sét đánh trực tiếp (không có cột thu lôi trong khu vực, không bị sét đánh trực tiếp xuống hệ thống).

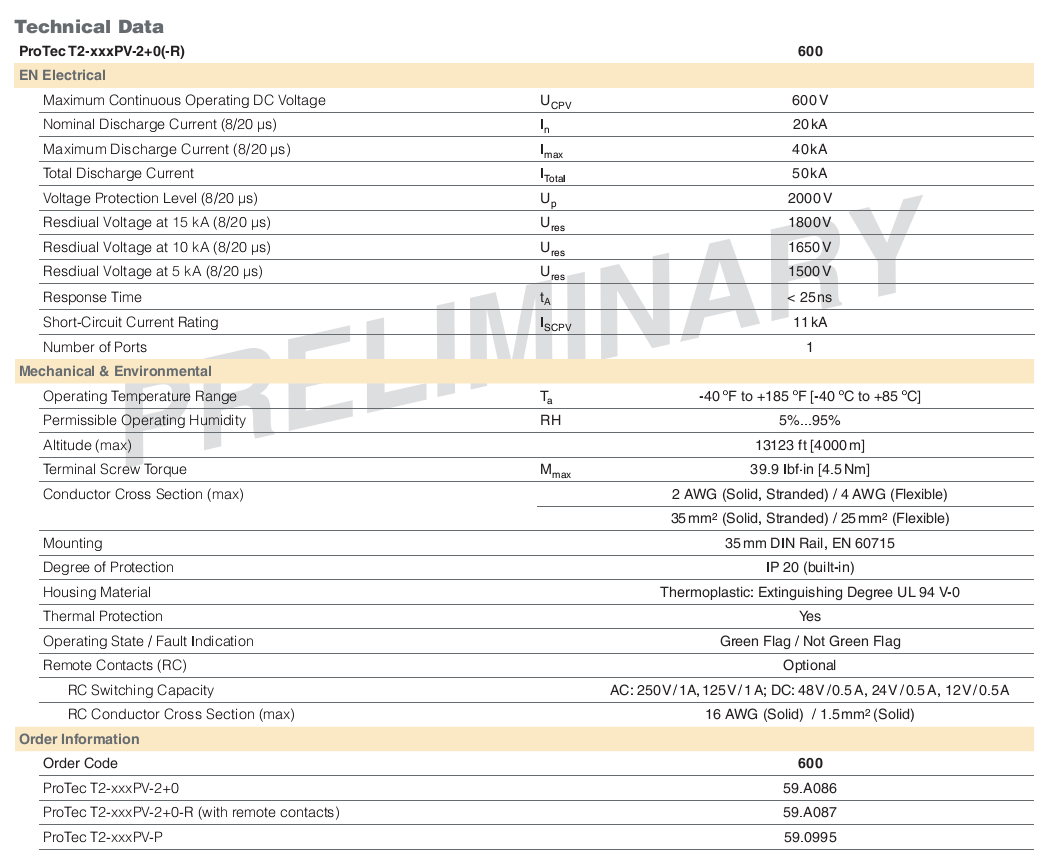

  • Điện áp hoạt động định mức Ucpv: 600VDC
  • Cấp điện áp bảo vệ Up: 2000VDC
  • Dòng cắt sét định mức (8/20 µs) In: 20kA
  • Dòng cắt sét tối đa (8/20 µs) Imax: 40kA
  • Dòng cắt sét tổng cho phép Itotal: 50kA
  • Vị trí lắp đặt: String box, Inverter
  • Chế độ bảo vệ (kiểu nối đất): (+) - PE, (-) - PE
  • Nhóm thiết bị chống sét - tiêu chuẩn IEC 61643 (EN Category): Type 2
  • Kiểu thiết kế: Pluggable Design
  • Tiêu chuẩn sản xuất: EN 50539-11:2013+A1:2014 (chuẩn Châu Âu)

Bảo vệ chống sét, quá áp lan truyền cho hệ thống điện mặt trời của bạn.

ProTec T2-PV 2+0 là thiết bị bảo vệ chống sét loại 2 (thiết bị cắt sét Type 2) cho nguồn điện năng lượng mặt trời, được thiết kế lắp đặt bảo vệ cho những nơi không bị ảnh hưởng bởi dòng điện sét đánh trực tiếp (không có cột thu lôi trong khu vực, không bị sét đánh trực tiếp xuống hệ thống).

ProTec T2-PV 2+0 sử dụng công nghệ MOV năng lượng cao độc đáo của Raycap với nhiều ưu điểm nổi bật hơn mà công nghệ thông thường không có, cho phép năng lượng giải phóng cao mà điện áp rơi trên bảo vệ khi thoát sét lại rất thấp.

ProTec T2-PV 2+0 được thiế kế theo dạng module, có chỉ báo hoạt động ngay trêm mặt thiết bị và cảnh báo từ xa đến hệ thống SCADA thông qua tiếp điểm phụ (remote contact) dễ dàng giám sát, bảo dưỡng trong quá trình vận hành.

Tất cả các sản phẩm của Raycap đều sản xuất tại nhà máy của hãng tại Châu Âu và Bắc Mỹ và đều đạt tiêu chuẩn EN 50539-11:2013+A1:2014 (chuẩn châu Âu), IEC 61643-11 (chuẩn quốc tế), UL 1449 4th Edition và IEEE C62.41 (chuẩn Bắc Mỹ).

Thiết bị cắt sét Type2 (ProTec T2-PV 2+0) sử dụng cho hệ thống điện mặt trời có điện áp đến 600VDC, có khả năng triệt tiêu các dòng xung sét lặp đến 50kA (xung 8/20), chịu quá áp liên tục cao hơn 20%, và dòng ngắn mạch 11kA.

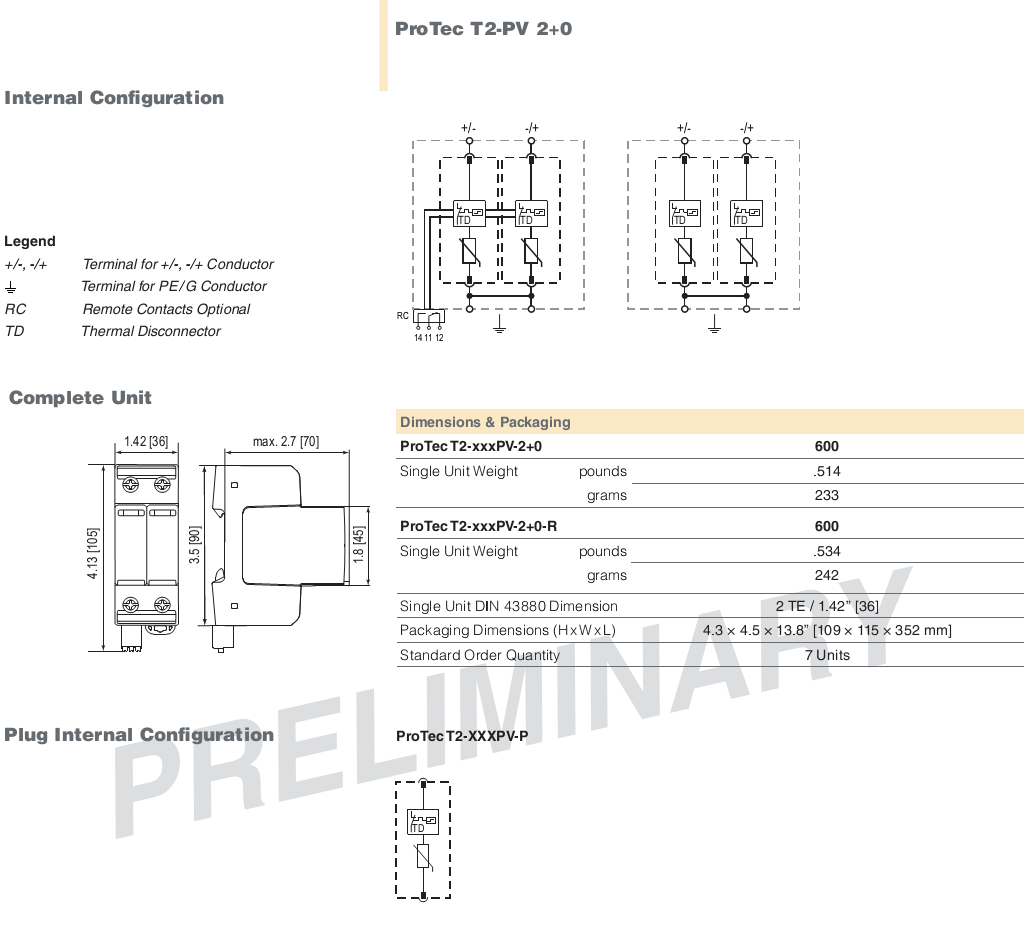

Kích thước và lắp đặt:
