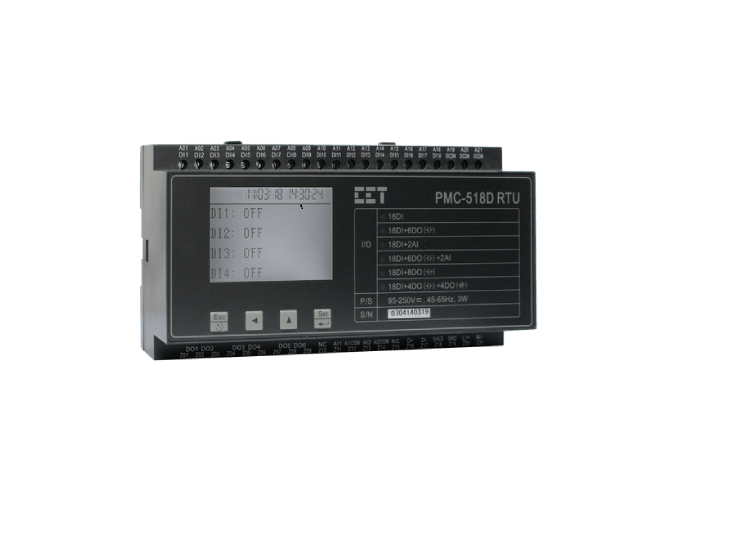

PMC-518D | RTU Remote Terminal Unit – Thiết bị đầu cuối thông minh giám sát đa kênh DI/DO
CET PMC-518D là thiết bị đầu cuối điều khiển từ xa (RTU) thông minh, được thiết kế với chất lượng công nghiệp cao, hỗ trợ gắn DIN Rail và trang bị màn hình LCD lớn dễ đọc. Thiết bị đóng vai trò là một bộ thu thập dữ liệu và điều khiển linh hoạt, tích hợp sẵn 18 ngõ vào số (DI) tự cấp nguồn và các tùy chọn mở rộng ngõ ra số (DO) cùng ngõ vào tương tự (AI).
Với khả năng ghi nhật ký sự kiện (SOE) độ phân giải 1ms và cổng truyền thông RS-485 Modbus RTU tiêu chuẩn, PMC-518D là thành phần then chốt trong các hệ thống tự động hóa tòa nhà, nhà máy, trạm biến áp và các ứng dụng quản lý năng lượng thông minh.
Tính năng nổi bật
- Mật độ I/O cao: Cung cấp sẵn 18 kênh ngõ vào số (DI) để giám sát trạng thái hoặc đếm xung tiện ích.
- Giám sát sự kiện chính xác (SOE): Lưu trữ lên đến 128 sự kiện với độ phân giải thời gian 1ms, ghi lại mọi thay đổi trạng thái I/O và cấu hình.
- Ngõ vào số (Digital Inputs): 18 kênh tiếp điểm khô (dry contact), tự cấp nguồn 24VDC nội bộ, hỗ trợ lập trình tỉ lệ (scale) cho các ứng dụng WAGES.
- Ngõ ra số (Digital Outputs): Tùy chọn 6 hoặc 8 kênh rơ-le điện cơ, hỗ trợ điều khiển từ xa (latch) hoặc điều khiển xung (pulse).
- Ngõ vào tương tự (Analog Inputs): 2 kênh AI (0/4-20mA) để kết nối với các cảm biến/biến đổi đo lường bên ngoài.
- Giao diện trực quan: Màn hình LCD lớn có đèn nền, hỗ trợ cài đặt có mật khẩu bảo vệ qua mặt trước hoặc phần mềm cấu hình miễn phí.
- Thiết kế công nghiệp: Gắn DIN Rail tiện lợi, không cần dụng cụ hỗ trợ, hoạt động bền bỉ trong môi trường khắc nghiệt.
Ứng dụng điển hình
- Giám sát trạng thái thiết bị trong hệ thống điện và công nghiệp.
- Điều khiển thiết bị từ xa (Remote control).
- Thu thập dữ liệu xung điện năng, nước, khí gas (WAGES).
- Tự động hóa trạm biến áp, tòa nhà, nhà máy và hệ thống hạ tầng.
Bảng thông số kỹ thuật
|
Thông số |
Giá trị |
|
Số kênh ngõ vào số (DI) |
18 kênh, tiếp điểm khô, nội nguồn 24VDC |
|
Số kênh ngõ ra số (DO) |
Tùy chọn 6 hoặc 8 kênh rơ-le, 5A@250VAC/30VDC |
|
Số kênh ngõ vào tương tự (AI) |
2 kênh, 0-20mA hoặc 4-20mA |
|
Nhật ký sự kiện (SOE) |
128 sự kiện, độ phân giải ±1ms |
|
Truyền thông |
RS-485 Modbus RTU, 1.200 - 19.200 bps |
|
Nguồn cấp |
95-250VAC/DC, 45-65Hz, 5W |
|
Kích thước (WxHxD) |
180 x 94.5 x 57.5 mm |
|
Cấp bảo vệ (IP) |
IP52 |
|
Nhiệt độ hoạt động |
-25°C đến +70°C |
Ưu điểm khi sử dụng
- Quản lý tập trung: Tập hợp nhiều trạng thái DI vào một thiết bị duy nhất, giúp tối ưu hóa không gian tủ điện.
- Khả năng mở rộng linh hoạt: Tùy chọn các cấu hình DO và AI khác nhau để phù hợp với từng nhu cầu điều khiển cụ thể.
- Theo dõi sự cố chính xác: Nhật ký SOE chi tiết giúp kỹ sư dễ dàng phân tích trình tự các sự kiện khi xảy ra sự cố hệ thống.
- Tích hợp dễ dàng: Giao thức Modbus RTU chuẩn cho phép kết nối nhanh chóng với các hệ thống SCADA/EMS/BMS phổ biến.
Kết luận
CET PMC-518D là giải pháp RTU mạnh mẽ và kinh tế cho các ứng dụng đòi hỏi mật độ giám sát trạng thái cao. Với sự kết hợp giữa khả năng giám sát 18 kênh DI, điều khiển DO và thu thập AI trong một thiết bị gắn DIN Rail nhỏ gọn, PMC-518D mang lại hiệu suất vận hành vượt trội cho các hệ thống quản lý năng lượng và tự động hóa hiện đại.
