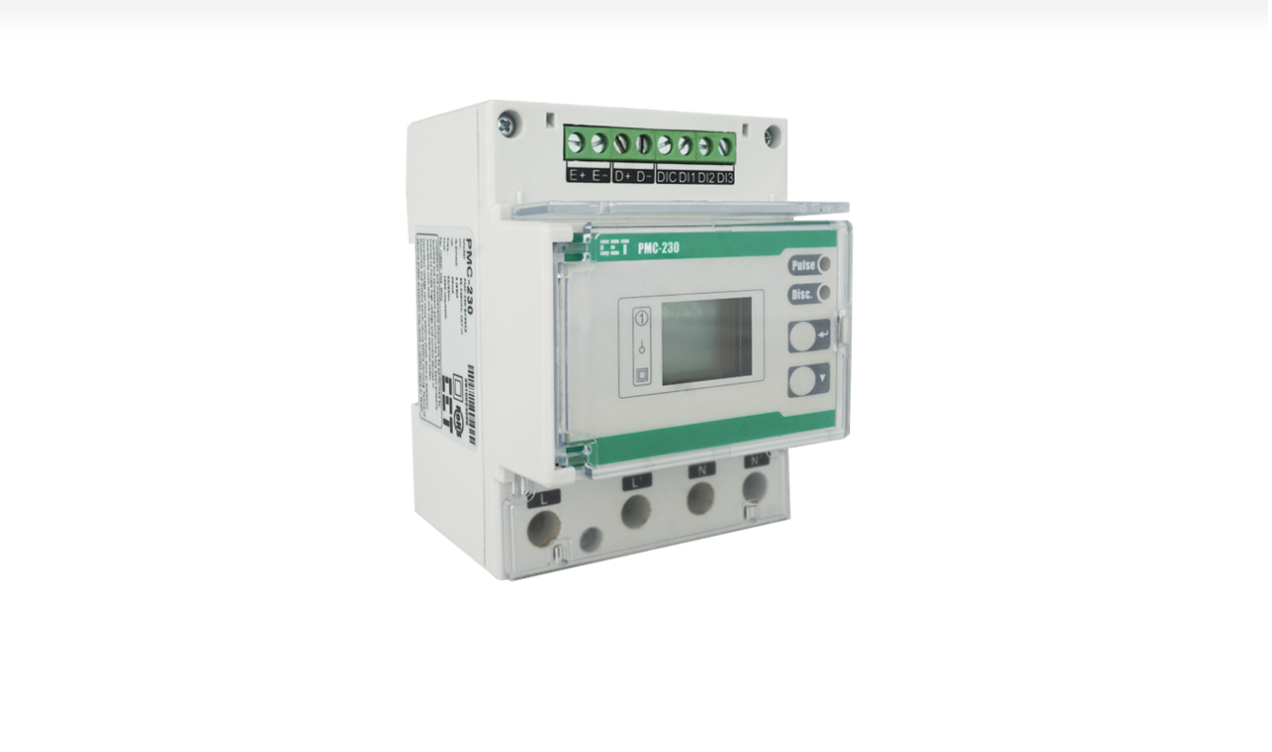

PMC-230 | Single-Phase Multifunction Energy Meter – Đồng hồ đa năng 1 pha tích hợp Rơ-le ngắt.
CET PMC-230 là dòng đồng hồ đo điện đa năng một pha hiện đại, được thiết kế cho thị trường đo lường năng lượng hạ thế với kích thước gắn DIN-Rail nhỏ gọn. Điểm nổi bật nhất của thiết bị là khả năng kết nối trực tiếp lên đến 65A mà không cần qua biến dòng (CT) và tích hợp sẵn Rơ-le ngắt UC2 cho phép đóng/ngắt nguồn từ xa hoặc tại chỗ.
Sản phẩm đáp ứng tiêu chuẩn chính xác Class 1 theo IEC 62053-21 và đã nhận được chứng nhận NMI M13-1 của Úc về yêu cầu đo lường kỹ thuật khắt khe. Với bộ nhớ log 4MB, PMC-230 là giải pháp lý tưởng cho các hệ thống quản lý năng lượng (EMS) yêu cầu bảo mật và độ tin cậy cao.
Tính năng nổi bật
- Đo lường đa năng: Cung cấp đầy đủ thông số True RMS gồm Điện áp (U), Dòng điện (I), Công suất (P, Q, S), Hệ số công suất (PF), Tần số, Nhiệt độ và Thời gian vận hành.
- Độ chính xác cấp thương mại: Đạt chuẩn IEC 62053-21 Class 1 và NMI Certified cho kWh.
- Rơ-le ngắt tích hợp (Internal Disconnect Relay): Rơ-le UC2 hỗ trợ dòng tải lên đến 100A @ 250VAC, có thể kích hoạt qua các nút bấm mặt trước hoặc qua truyền thông.
- Bộ nhớ dữ liệu 4MB: Hỗ trợ ghi lại 16 thông số với chu kỳ từ 1 giây đến 40 ngày. Khả năng lưu trữ lên đến hơn 6 tháng nếu ghi 16 thông số ở chu kỳ 5 phút.
- Quản lý biểu giá (TOU): Hỗ trợ 2 lịch trình TOU, 4 mùa, 12 hồ sơ ngày (Daily Profiles) và 4 biểu giá (Tariff).
- Giám sát chất lượng điện: Đo tổng biến dạng hài (THD) cho cả Điện áp và Dòng điện.
- Nhật ký sự kiện (SOE): Lưu trữ 64 sự kiện với độ phân giải thời gian ±1ms.
- Cảnh báo xâm nhập (Tamper Detection): Tích hợp tính năng phát hiện tháo mở/xâm nhập trái phép và lưu vào nhật ký SOE.
Ứng dụng điển hình
- Đo lường điện năng gắn DIN-Rail trong các tủ điện phân phối.
- Giám sát điện năng tại các trạm biến áp công nghiệp, thương mại và tiện ích.
- Hệ thống Sub-metering và phân bổ chi phí năng lượng.
- Hệ thống quản lý năng lượng (EMS) đạt chuẩn NMI.
Bảng thông số kỹ thuật
|
Thông số |
Giá trị |
|
Tiêu chuẩn đo lường |
IEC 62053-21 Class 1, AS 62053.21 Class 1, NMI M13-1 |
|
Điện áp định mức (Un) |
220V, 230V, 240VAC |
|
Dòng điện định mức |
5A (Tối đa 65A), Kết nối trực tiếp |
|
Tần số hệ thống |
50Hz / 60Hz |
|
Độ chính xác |
U/I ±0.5%, P/Q/S ±1.0%, kWh Class 1, Freq ±0.02Hz |
|
Ngõ vào số (DI) |
3 kênh, nội nguồn 12VDC, lấy mẫu 1000Hz |
|
Ngõ ra xung |
1 LED Pulse Output + 1 SS Pulse Output |
|
Truyền thông |
RS-485 Modbus RTU, tốc độ 1,200 đến 19,200 bps |
|
Nguồn cấp |
Tự cấp nguồn (Self-powered) từ 95V đến 264VAC |
|
Kích thước (WxDxH) |
72 x 68 x 90 mm |
|
Môi trường làm việc |
-25 đến +70℃, độ ẩm 5% - 95% không ngưng tụ |
Ưu điểm vượt trội
- Lắp đặt đơn giản: Kết nối trực tiếp 65A giúp loại bỏ nhu cầu lắp đặt biến dòng (CT) bên ngoài, tiết kiệm không gian và chi phí.
- Khả năng điều khiển từ xa: Rơ-le UC2 tích hợp cho phép các đơn vị quản lý có thể ngắt hoặc kết nối lại nguồn điện một cách an toàn thông qua hệ thống SCADA/EMS.
- Bảo mật đa cấp: Hệ thống mật khẩu bảo vệ 3 cấp độ cho truyền thông và mật khẩu riêng cho cấu hình mặt trước.
- Thiết kế bền bỉ: Đạt cấp bảo vệ IP51 cho mặt trước, phù hợp cho môi trường vận hành công nghiệp khắc nghiệt.
Kết luận
CET PMC-230 là một thiết bị đo lường 1 pha toàn diện, kết hợp giữa độ chính xác cao, khả năng ghi dữ liệu mạnh mẽ và tính năng điều khiển nguồn trực tiếp. Đây là sự lựa chọn tối ưu cho các dự án quản lý năng lượng thông minh đòi hỏi sự nhỏ gọn nhưng vẫn đầy đủ tính năng cao cấp.
