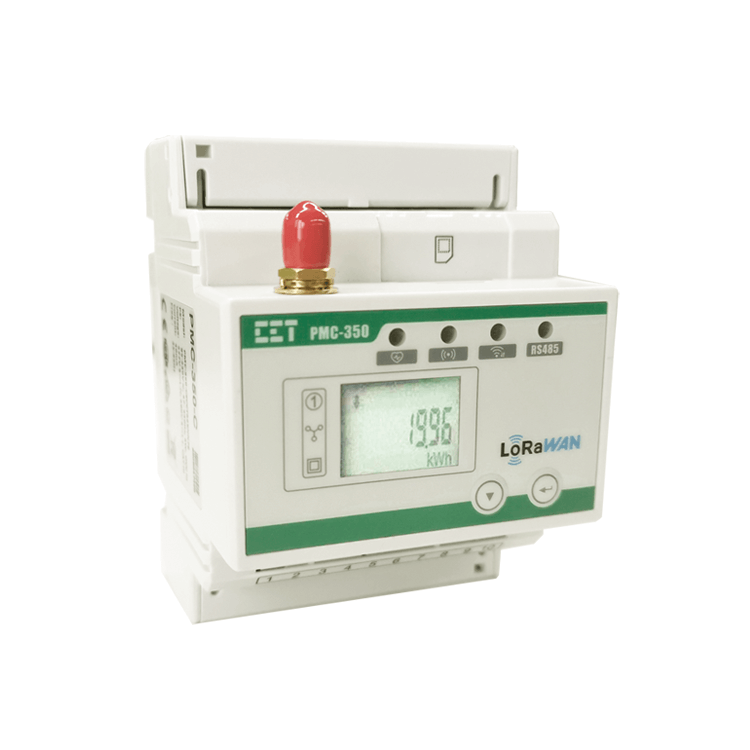

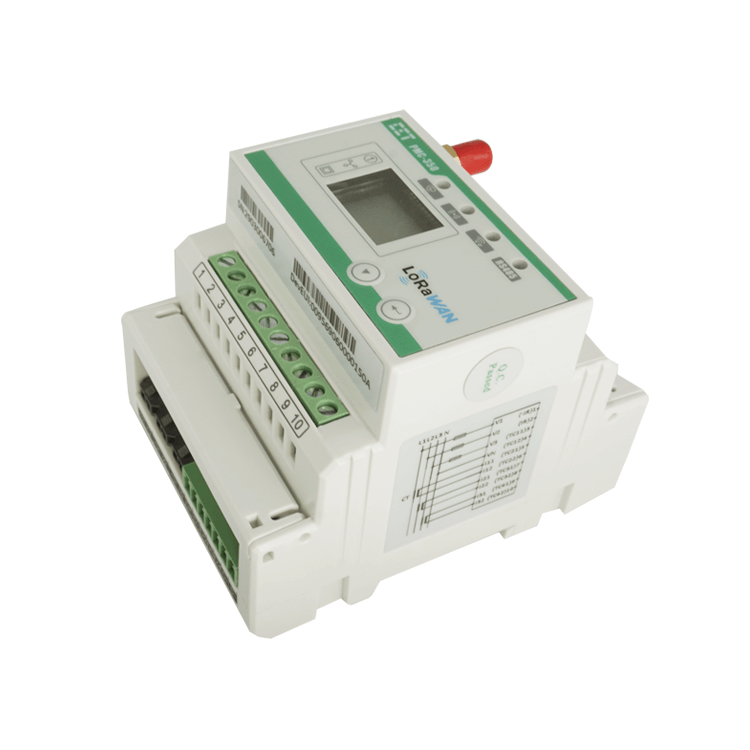

PMC-350-C | Three-Phase DIN Energy Meter – Đồng hồ đo điện 3 pha IoT (LoRaWAN/NB-IoT)
CET PMC-350-C là dòng đồng hồ đo điện 3 pha đa năng gắn DIN Rail, được thiết kế chuyên dụng cho thị trường giám sát năng lượng IoT không dây. Thiết bị tích hợp công nghệ LoRaWAN cho khả năng truyền thông tầm xa.
Thiết bị đáp ứng tiêu chuẩn chính xác Class 0.5S (đối với dòng qua CT) và tích hợp các tính năng cao cấp như đo sóng hài bậc 31, bộ nhớ đệm 4MB và các tùy chọn giám sát nhiệt độ, dòng rò.
Tính năng nổi bật
- Độ chính xác cao: Đạt chuẩn IEC 62053-22 Class 0.5S (đối với 5A CT Input) và IEC 62053-21 Class 1 (đối với Direct Input hoặc SCCT).
- Đo lường True RMS: Điện áp, dòng điện, công suất P/Q/S, hệ số công suất (PF), tần số và góc pha.
- Năng lượng 4 góc phần tư: Import/Export/Net/Total kWh & kvarh, kVAh.
- Phân tích chất lượng điện (PQ): Đo hài đến bậc 31, tính toán THD, K-Factor, Crest Factor, TDD và Unbalance.
- Ghi dữ liệu (Data Logging): Bộ nhớ trong 4MB hỗ trợ ghi log thông số định kỳ.
- Nhật ký sự kiện (SOE): Lưu trữ 100 sự kiện (Power on/off, thay đổi cài đặt, trạng thái DI) với độ phân giải 1ms.
- Đa biểu giá (TOU): 8 biểu giá (Tariff), 12 mùa, 20 lịch ngày, 90 ngày nghỉ.
- Truyền thông IoT đa dạng: * Mặc định: RS-485 (Modbus RTU).
- Tùy chọn: LoRaWAN (AS923-1/2/3/4, EU868, AU915, US915...), NB-IoT hoặc Ethernet.
- Giám sát mở rộng (Tùy chọn): Hỗ trợ tối đa 4 ngõ vào nhiệt độ (RTD), 1 ngõ vào dòng rò (Iresidual), 4 ngõ vào số (DI) và 2 ngõ ra số (DO).
Ứng dụng điển hình
- Giám sát điện năng tại các trạm biến áp công nghiệp và tòa nhà.
- Hệ thống Sub-metering và phân bổ chi phí năng lượng.
- Quản lý năng lượng thông minh dựa trên hạ tầng IoT (LoRaWAN/NB-IoT).
- Giám sát chất lượng điện năng và phát hiện dòng rò/quá nhiệt.
Bảng thông số kỹ thuật
|
Thông số |
Giá trị |
|
Tiêu chuẩn đo lường |
IEC 62053-22 Class 0.5S, IEC 62053-21 Class 1 |
|
Điện áp định mức (Un) |
3x220/380VAC, 3x230/400VAC, 3x240/415VAC |
|
Dòng điện đầu vào |
Trực tiếp 5(63)A, 10(100)A; Qua CT 5(6)A; SCCT hoặc Rogowski Coil |
|
Tần số hoạt động |
45 Hz – 65 Hz |
|
Đo PQ nâng cao |
THD, hài đến bậc 31, K-Factor, Crest Factor, Unbalance |
|
Bộ nhớ dữ liệu |
4 MB Data Log + 100 sự kiện SOE (±1ms) |
|
Ngõ vào/ra (I/O) |
Max 4xDI, 2xDO, 2xSS Pulse Out, 4xRTD, 1xResidual Current |
|
Giao tiếp |
RS-485, LoRaWAN, NB-IoT, Ethernet |
|
Nguồn cấp |
Tự cấp nguồn (Self-powered từ Pha A) hoặc Nguồn ngoài (95-250VAC/DC) |
|
Kích thước (WxHxD) |
72 x 95 x 70 mm |
|
Cấp bảo vệ |
IP51 (mặt trước), IP30 (thân máy) |
|
Nhiệt độ làm việc |
-25 đến +70℃ |
Ưu điểm kỹ thuật
- Công nghệ không dây IoT: Hỗ trợ LoRaWAN và NB-IoT giúp triển khai hệ thống quản lý năng lượng từ xa mà không cần đi dây phức tạp.
- Khả năng lưu trữ mạnh mẽ: Bộ nhớ 4MB đảm bảo dữ liệu không bị mất khi có sự cố truyền thông.
- Tích hợp an toàn: Khả năng kết nối cảm biến nhiệt độ và dòng rò giúp cảnh báo sớm nguy cơ cháy nổ.
Kết luận
Với sự kết hợp giữa độ chính xác Class 0.5S, khả năng phân tích sóng hài bậc 31 và các tùy chọn kết nối không dây tầm xa, CET PMC-350-C là giải pháp tối ưu cho việc số hóa hệ thống quản lý năng lượng và giám sát PQ hiện đại.
