4M400 | Flexible and High Performance Test Block System – Giải pháp kiểm tra rơ-le bảo vệ an toàn, linh hoạt

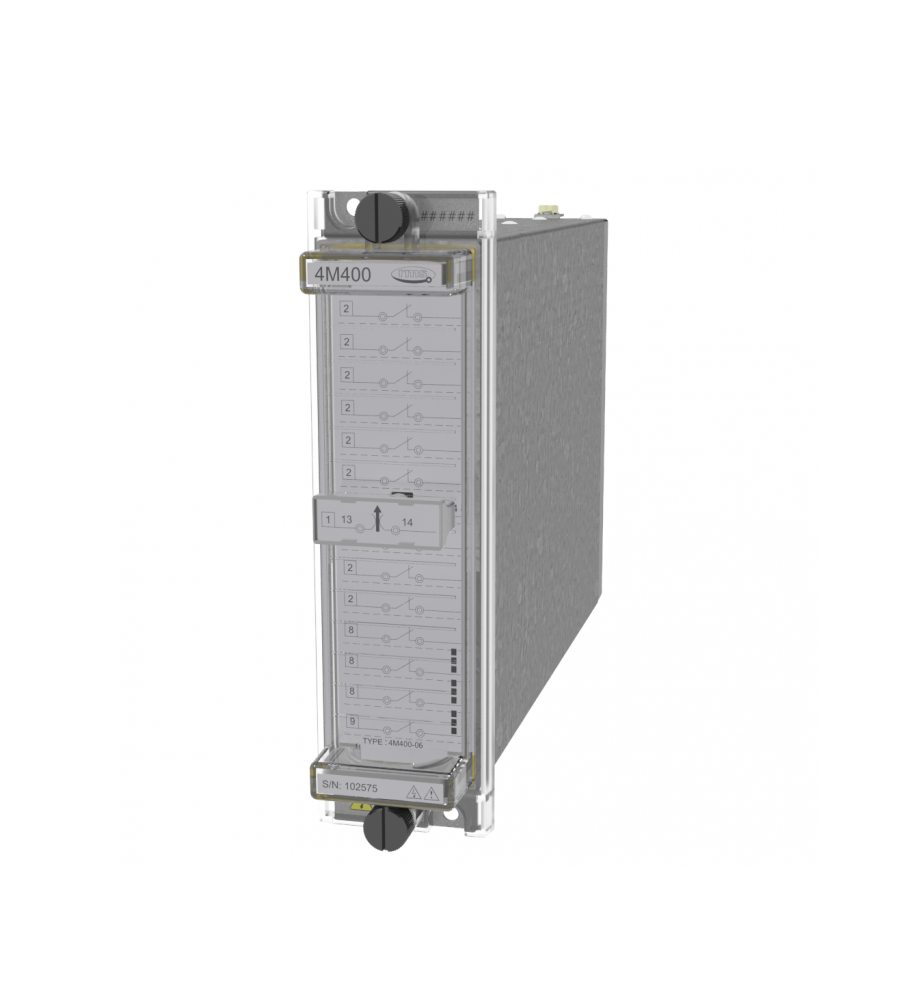

Mors Smitt 4M400 Test Block System là thế hệ nâng cấp từ 4M300, được thiết kế với mục tiêu linh hoạt, hiệu suất cao và an toàn tuyệt đối cho kỹ sư vận hành. Sản phẩm cho phép cách ly, tiêm tín hiệu kiểm tra và bảo trì rơ-le bảo vệ, mạch đo lường mà không cần tháo dây hoặc gián đoạn hệ thống.
Với 14 nhóm mạch kiểm tra độc lập, tính năng tự động ngắn mạch CT (CT shorting) ngay trong test block và finger-safe sockets chuẩn 4mm, 4M400 trở thành giải pháp tối ưu cho việc thử nghiệm và bảo trì rơ-le trong trạm biến áp, nhà máy điện và công nghiệp nặng.
Tính năng nổi bật
-
-
14 mạch test độc lập, cấu hình linh hoạt cho nhiều loại mạch.
-
CT shorting tự động bên trong test block, loại bỏ nguy cơ CT hở mạch.
-
Trình tự cách ly 3 giai đoạn (3-stage isolation): an toàn và chính xác.
-
Finger-safe test sockets cho phích cắm an toàn 4mm.
-
Test plug 4M420 với tay cầm và vít giữ, chống rút nhầm khi đang test.
-
Gắn nhãn rõ ràng mặt trước, dễ nhận diện mạch CT, VT, nguồn và trip.
-
Tùy chọn 4M402 hỗ trợ 28 mạch test cho hệ thống truyền tải EHV.
-
Tuân thủ IEC 60255, IEC 60947, IEC 61010, IEC 60068.
-
Ứng dụng
-
-
Trạm biến áp và hệ thống truyền tải điện – kiểm tra và bảo trì rơ-le bảo vệ.
-
Nhà máy điện, năng lượng tái tạo (PV, gió, BESS) – thử nghiệm định kỳ rơ-le bảo vệ.
-
Ngành công nghiệp nặng, dầu khí, hàng hải – nơi cần kiểm tra an toàn, chính xác.
-
Bảo vệ máy biến áp, bảo vệ vi sai, bảo vệ quá dòng và chạm đất.
-
Bảng thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Số mạch test | 14 (phiên bản mở rộng 4M402: 28 mạch) |
| Điện áp định mức liên tục | 600V AC / 320V DC |
| Điện áp chịu xung | 5 kV, 1.2/50 µs, 0.5 J |
| Dòng chịu liên tục (CT) | 20 A |
| Dòng chịu ngắn hạn (CT) | 400 A / 1 giây |
| Dòng chịu liên tục (khác) | 10 A |
| Dòng chịu ngắn hạn (khác) | 200 A / 1 giây |
| Điện trở tiếp xúc | <100 mΩ |
| Tiết diện dây (CT) | 2.5 mm² |
| Tiết diện dây (khác) | 0.75 mm² |
| Nhiệt độ hoạt động | -10 °C … +55 °C |
| Nhiệt độ lưu trữ | -25 °C … +70 °C |
| Độ ẩm hoạt động | 40 °C, 93% RH (không ngưng tụ) |
| Cấp bảo vệ | IP5x (khi lắp nắp) |
| Độ bền cơ học | >100.000 lần thao tác |
| Kiểu lắp đặt | Âm panel, rack 19” (4U) |
| Khối lượng | 1.7 kg (đóng gói đơn), 15 kg/thùng 10 cái |
Lợi ích khi sử dụng
-
-
An toàn tuyệt đối: CT shorting tự động, giảm rủi ro vận hành.
-
Tiết kiệm thời gian bảo trì: không cần tháo dây hoặc thay đổi mạch.
-
Độ tin cậy cao, tuân thủ tiêu chuẩn quốc tế IEC.
-
Linh hoạt mở rộng, phù hợp nhiều cấu hình bảo vệ khác nhau.
-
Dễ dàng tích hợp vào hệ thống bảo vệ hiện hữu.
-
Kết luận
Với thiết kế an toàn, linh hoạt và hiệu suất cao, Mors Smitt 4M400 Test Block System là giải pháp lý tưởng để kiểm tra và bảo trì rơ-le bảo vệ trong các ứng dụng điện công nghiệp, trạm biến áp và năng lượng tái tạo.
👉 Liên hệ ngay để nhận tư vấn kỹ thuật chi tiết và báo giá ưu đãi cho 4M400 Test Block System.
