4M200 | Test Block System – Giải pháp kiểm tra rơ-le bảo vệ an toàn, linh hoạt

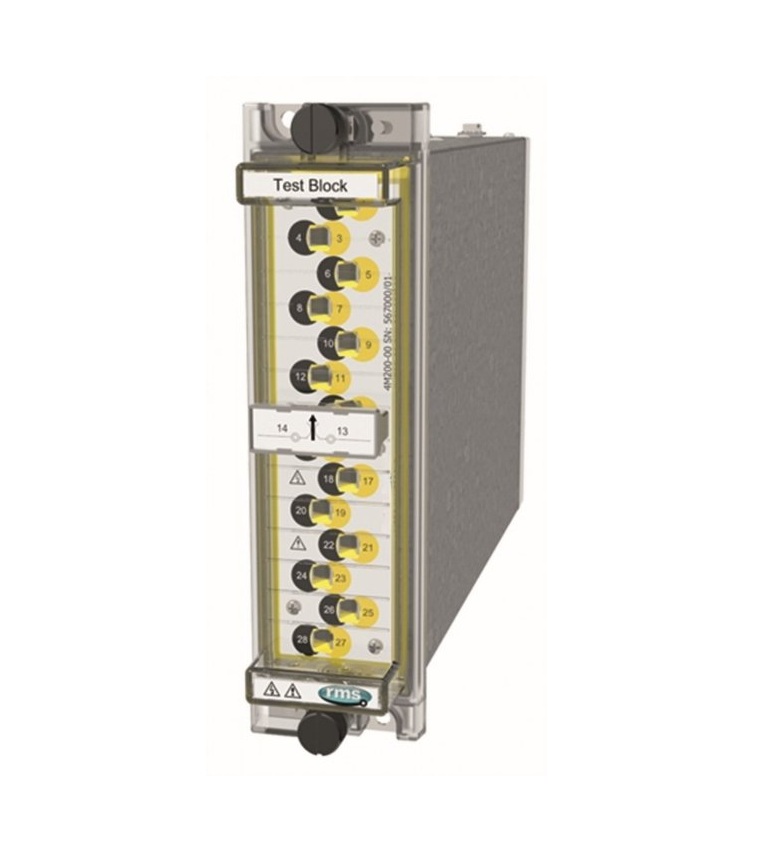

Mors Smitt 4M200 Test Block System là hệ thống test block & test plug hiệu suất cao, được thiết kế cho bảng rơ-le bảo vệ điện trong các trạm biến áp và ứng dụng công nghiệp.
Sản phẩm cung cấp 14 nhóm mạch kiểm tra độc lập, cho phép cách ly và chèn tín hiệu test nhanh chóng, giúp kỹ thuật viên thực hiện các bài kiểm tra rơ-le, đo lường và bảo trì mà không gây gián đoạn hệ thống. Với thiết kế finger-safe, 4M200 mang lại an toàn tối đa cho người vận hành khi làm việc với mạch đo lường và bảo vệ.
Tính năng nổi bật
-
-
14 nhóm mạch kiểm tra độc lập, dễ dàng cấu hình.
-
Finger-safe test sockets, tương thích với đầu cắm an toàn 4 mm.
-
Tùy chọn tự động ngắn mạch CT (CT shorting links).
-
Tích hợp mạch cách ly nguồn phụ trợ (auxiliary supply isolation).
-
Mặt trước phân nhóm rõ ràng, giúp dễ dàng nhận diện mạch CT và tín hiệu.
-
Dễ lắp đặt: gắn âm panel hoặc rack.
-
Tuân thủ tiêu chuẩn IEC 60255.
-
Có sẵn phiên bản polarized/non-polarized phù hợp nhiều yêu cầu bảo vệ.
-
Ứng dụng
-
-
Trạm biến áp và lưới điện công nghiệp – test và bảo trì rơ-le bảo vệ mà không cần tháo dây.
-
Hệ thống bảo vệ điện năng lượng tái tạo (PV, gió, BESS).
-
Ngành công nghiệp nặng, dầu khí và hàng hải.
-
Kiểm tra định kỳ rơ-le bảo vệ và thiết bị đo lường.
-
Bảng thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Số nhóm test | 14 mạch độc lập |
| Điện áp định mức cách điện | 300 V AC/DC |
| Điện áp chịu xung | 5 kV, 1.2/50 µs, 0.5 J |
| Công suất cách ly phụ trợ | 1 kV AC RMS/1 phút |
| Dòng chịu liên tục | 20 A |
| Dòng chịu ngắn hạn | 400 A/1 giây |
| Điện trở tiếp xúc | <100 mΩ |
| Nhiệt độ làm việc | -10 °C … +55 °C |
| Nhiệt độ lưu trữ | -25 °C … +70 °C |
| Độ ẩm vận hành | 40 °C, 93% RH (không ngưng tụ) |
| Cấp bảo vệ | IP5x (IEC 60529) |
| Tiêu chuẩn áp dụng | IEC 60255-27, IEC 60947-7-1, IEC 60068 |
| Độ bền cơ học | ≥ 1000 lần cắm/rút Test Plug |
| Kiểu lắp đặt | Âm panel hoặc rack 19” |
Lợi ích khi sử dụng
-
-
Tăng tốc độ và an toàn khi kiểm tra rơ-le bảo vệ.
-
Giảm thiểu thời gian dừng hệ thống, nâng cao hiệu quả bảo trì.
-
Ngăn ngừa nguy cơ điện áp cao từ mạch CT hở nhờ chức năng shorting.
-
Thiết kế chắc chắn, tuổi thọ cao, phù hợp môi trường công nghiệp nặng.
-
Kết luận
Với thiết kế linh hoạt, tuân thủ tiêu chuẩn IEC quốc tế và khả năng tương thích cao, Mors Smitt 4M200 Test Block System là giải pháp lý tưởng để kiểm tra, bảo trì và đảm bảo an toàn cho rơ-le bảo vệ trong các ứng dụng công nghiệp và năng lượng hiện đại.
