4M300 | Test Block System – Giải pháp kiểm tra rơ-le bảo vệ an toàn, chính xác

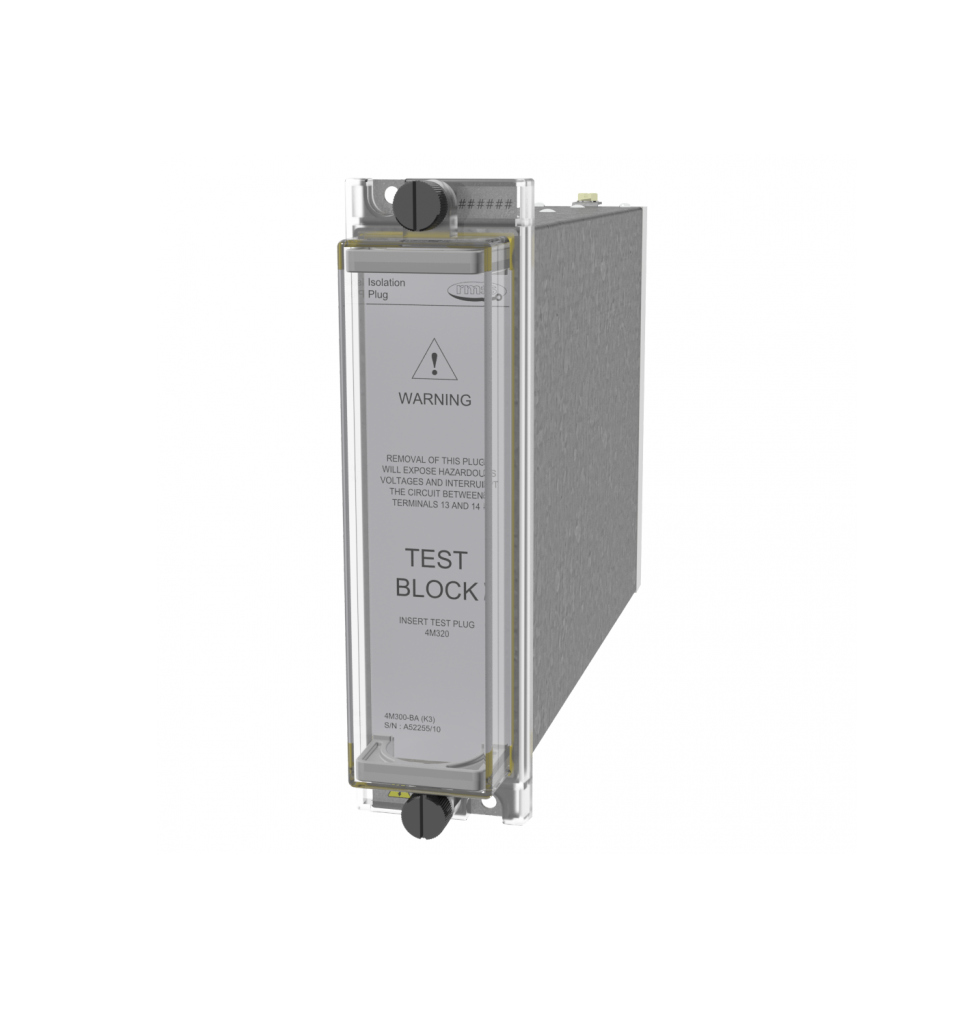

Mors Smitt 4M300 Test Block System là hệ thống test block chuyên dụng cho rơ-le bảo vệ, đo lường và điều khiển điện trong các trạm biến áp và hệ thống công nghiệp. Sản phẩm cho phép cách ly, tiêm tín hiệu kiểm tra và bảo trì các thiết bị bảo vệ mà không gây gián đoạn hệ thống.
Với 14 mạch test độc lập, chuẩn finger-safe socket tương thích với jack 4mm, và tùy chọn CT shorting (ngắn mạch CT) thủ công hoặc tự động, 4M300 mang lại giải pháp an toàn – tin cậy – hiệu quả cho việc kiểm tra rơ-le.
Tính năng nổi bật
-
-
14 mạch test độc lập cho CT, VT và nguồn phụ trợ.
-
Test plug 4M320 có tùy chọn ngắn mạch CT tự động hoặc thủ công.
-
Finger-safe test sockets màu sắc phân biệt: đen (thiết bị), vàng (nguồn sống).
-
Tùy chọn 4M300-B: cách ly nguồn DC phụ trợ khi rút plug, ngăn ngừa trip ngoài ý muốn.
-
Khả năng chịu dòng & áp cao: 20A liên tục, 400A/1s, 600V AC / 320V DC.
-
Thiết kế gọn gàng, kinh tế, dễ lắp đặt panel hoặc rack 19”.
-
Tuân thủ tiêu chuẩn IEC 60255, IEC 60947, IEC 61010, IEC 60068.
-
Ứng dụng
-
-
Trạm biến áp và hệ thống truyền tải – test rơ-le bảo vệ và mạch đo lường.
-
Nhà máy điện, năng lượng tái tạo (PV, gió, BESS) – kiểm tra rơ-le mà không cần tháo dây.
-
Ngành dầu khí, hàng hải, công nghiệp nặng – bảo trì hệ thống an toàn trong môi trường khắc nghiệt.
-
Kiểm tra định kỳ và secondary injection test cho rơ-le bảo vệ.
-
Bảng thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Số mạch test | 14 mạch độc lập |
| Điện áp định mức | 600V AC liên tục, 320V DC liên tục |
| Điện áp chịu xung | 5kV, 1.2/50 µs, 0.5 J |
| Cách ly phụ trợ (4M300-B) | 1kV AC RMS/1 phút |
| Dòng chịu liên tục | 20 A |
| Dòng chịu ngắn hạn | 400 A / 1 giây |
| Điện trở tiếp xúc | <100 mΩ |
| Nhiệt độ hoạt động | -10 °C … +55 °C |
| Nhiệt độ lưu trữ | -25 °C … +70 °C |
| Độ ẩm hoạt động | 40 °C, 93% RH, không ngưng tụ |
| Cấp bảo vệ | IP5x (mặt trước khi có nắp) |
| Tuân thủ tiêu chuẩn | IEC 60255, IEC 60068, IEC 60529, IEC 60947, IEC 61010 |
| Độ bền cơ học | ≥1000 lần cắm/rút |
| Kiểu lắp đặt | Âm panel, rack 19” |
Lợi ích khi sử dụng
-
-
Đảm bảo an toàn tuyệt đối khi kiểm tra rơ-le, tránh sự cố CT hở mạch.
-
Giảm thời gian dừng hệ thống, nâng cao hiệu quả bảo trì.
-
Tích hợp dễ dàng, phù hợp nhiều sơ đồ bảo vệ.
-
Độ bền cao, chịu được môi trường công nghiệp nặng.
-
Kết luận
Với khả năng cách ly và kiểm tra 14 mạch độc lập, hỗ trợ CT shorting và cách ly phụ trợ, cùng thiết kế an toàn, nhỏ gọn và đạt chuẩn IEC, Mors Smitt 4M300 Test Block System là giải pháp lý tưởng cho việc kiểm tra và bảo trì rơ-le bảo vệ trong trạm biến áp, nhà máy điện và các ứng dụng công nghiệp hiện đại.
👉 Liên hệ ngay để được tư vấn chi tiết và nhận báo giá ưu đãi cho 4M300 Test Block System.
