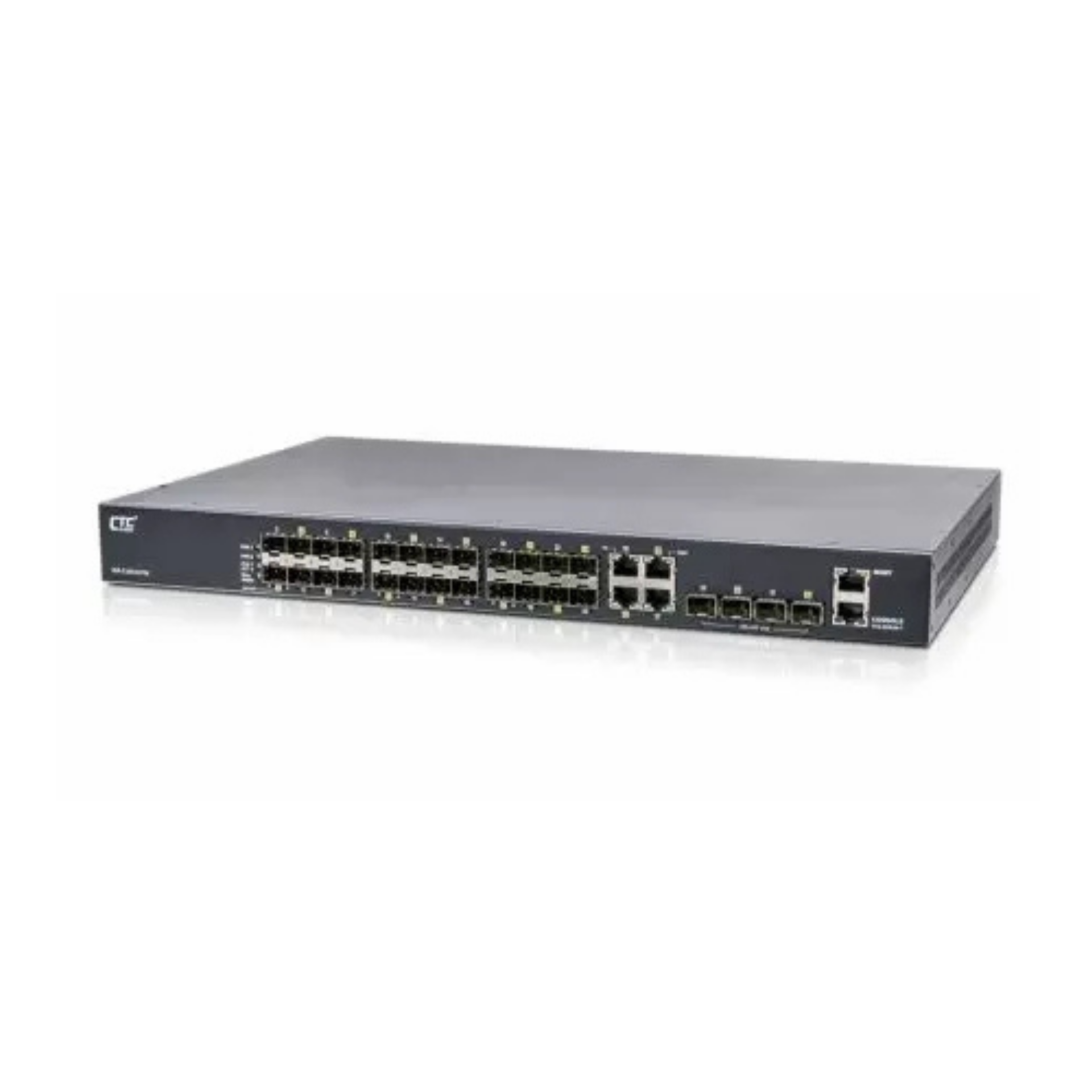

ICS-GS24044X | Bộ chuyển mạch công nghiệp Layer 2 10G hiệu năng cao
CTC Union ICS-GS24044X là bộ chuyển mạch Ethernet công nghiệp Layer 2 Managed Switch được thiết kế cho các hệ thống tự động hóa nhà máy, năng lượng, ITS (giao thông thông minh), SCADA, thành phố thông minh và hạ tầng công nghiệp quy mô lớn.
Thiết bị cung cấp 24 cổng SFP 100/1000Base-X, 4 cổng RJ45 Gigabit, cùng 4 cổng SFP+ 10G uplink, cho phép truyền dữ liệu tốc độ cao, độ trễ cực thấp và độ tin cậy tuyệt đối, lý tưởng cho các hệ thống mạng backbone công nghiệp.
Với băng thông chuyển mạch 136Gbps, hỗ trợ đồng bộ thời gian IEEE 1588v2 PTP, và dự phòng mạng tiên tiến (u-Ring, ERPS, MSTP, RSTP), ICS-GS24044X đảm bảo kết nối không gián đoạn, phục hồi mạng chỉ <20ms.
Ngoài ra, sản phẩm hỗ trợ nguồn kép AC/DC cách ly (24/48/-48VDC & 110/220VAC), bảo vệ chống sét 4KV, vỏ kim loại IP30, thiết kế fanless, cùng chứng nhận EN50121-4, CE, FCC, cho phép vận hành ổn định trong nhiệt độ −40~60°C.
Tính năng nổi bật
-
-
24× SFP 100/1000Base-X + 4× RJ45 Gigabit + 4× SFP+ 10G uplink, tốc độ chuyển mạch 136Gbps.
-
u-Ring, ERPS, EPS, MSTP, RSTP, STP, phục hồi mạng nhanh <20ms, hỗ trợ tối đa 14 vòng độc lập.
-
IEEE 1588v2 PTP – đồng bộ thời gian chính xác theo các chế độ Master, Slave, Transparent.
-
Bảo vệ sét 4KV, Hi-pot cách ly 2.25KVDC cho toàn bộ cổng Ethernet.
-
Nguồn kép cách ly (AC/DC), hỗ trợ điện áp âm −48VDC, công suất tiêu thụ thấp <36W.
-
Quản lý mạnh mẽ: Web GUI, CLI (Cisco-like), SNMP v3, Modbus/TCP, Syslog, sFlow.
-
Bảo mật nâng cao: IEEE 802.1X, SSH, SSL, ACL, RADIUS, TACACS+.
-
Thiết kế kim loại IP30, fanless, chịu rung động & nhiễu điện từ mạnh.
-
Chứng nhận EN50121-4, EN61000-6-2/6-4, CE, FCC, đáp ứng tiêu chuẩn công nghiệp nặng và đường sắt.
-
Thông số kỹ thuật chính
| Hạng mục | Thông số kỹ thuật |
|---|---|
| Model | ICS-GS24044X-AA / AD / DD |
| Cổng SFP | 24× 100/1000Base-X (DDMI) |
| Cổng RJ45 | 4× 10/100/1000Base-T(X) Auto MDI/MDIX |
| Cổng SFP+ | 4× 1G/2.5G/10GBase-X uplink |
| Switching Fabric | 136Gbps (Full wire-speed) |
| Memory | 512MB RAM, 16MB Flash |
| MAC Table | 32K |
| Jumbo Frame | 10K Bytes |
| QoS | 8 hàng đợi/port, DSCP, CoS, DiffServ |
| Nguồn cấp | Dual AC 110/220VAC (AA), AC + DC (AD), Dual DC 24/48/-48VDC (DD) |
| Công suất tiêu thụ | <36W |
| Bảo vệ | Hi-pot cách ly 2.25KV, chống sét 4KV |
| Kích thước (D×W×H) | 280 × 440 × 44 mm |
| Trọng lượng | 3.72–3.92 kg |
| Nhiệt độ hoạt động | −40 ~ +60°C |
| Vỏ bảo vệ | Kim loại IP30, thiết kế fanless |
| MTBF | 190.000 – 223.000 giờ (MIL-HDBK-217) |
| Chứng nhận | EN62368-1, EN50121-4, EN61000-6-2/6-4, CE, FCC |
| Bảo hành | 5 năm |
Ứng dụng điển hình
-
-
Trạm điện và hệ thống năng lượng: backbone cho SCADA, IED, RTU, PMU.
-
Tự động hóa nhà máy: kết nối PLC, HMI, robot và cảm biến Gigabit.
-
Hệ thống giao thông thông minh (ITS): truyền dữ liệu camera, radar, đèn tín hiệu.
-
Hệ thống đường sắt và metro: đạt chuẩn EN50121-4, chống nhiễu và rung động cao.
-
Trung tâm điều khiển công nghiệp: hạ tầng mạng tốc độ 10G, ổn định, bảo mật cao.
-
Ưu điểm vượt trội
-
-
Hiệu năng vượt trội: băng thông 136Gbps, hỗ trợ uplink 10G.
-
Dự phòng mạng thông minh: u-Ring/ERPS <20ms, hỗ trợ tới 250 thiết bị/vòng.
-
Đồng bộ thời gian IEEE 1588v2 PTP chính xác cao.
-
Nguồn kép AC/DC cách ly, hỗ trợ điện áp âm −48VDC.
-
Vỏ kim loại IP30, hoạt động bền bỉ −40~60°C, MTBF >200.000 giờ.
-
Kết luận
CTC Union ICS-GS24044X là bộ chuyển mạch công nghiệp Layer 2 10G mạnh mẽ, cung cấp hiệu suất truyền tải cao, khả năng mở rộng linh hoạt và độ tin cậy tuyệt đối cho các ứng dụng năng lượng, giao thông, nhà máy và SCADA.
Với thiết kế fanless, nguồn kép cách ly, bảo vệ 4KV và khả năng phục hồi mạng <20ms, đây là giải pháp lý tưởng cho hệ thống mạng công nghiệp quy mô lớn và đòi hỏi hiệu năng cao.
