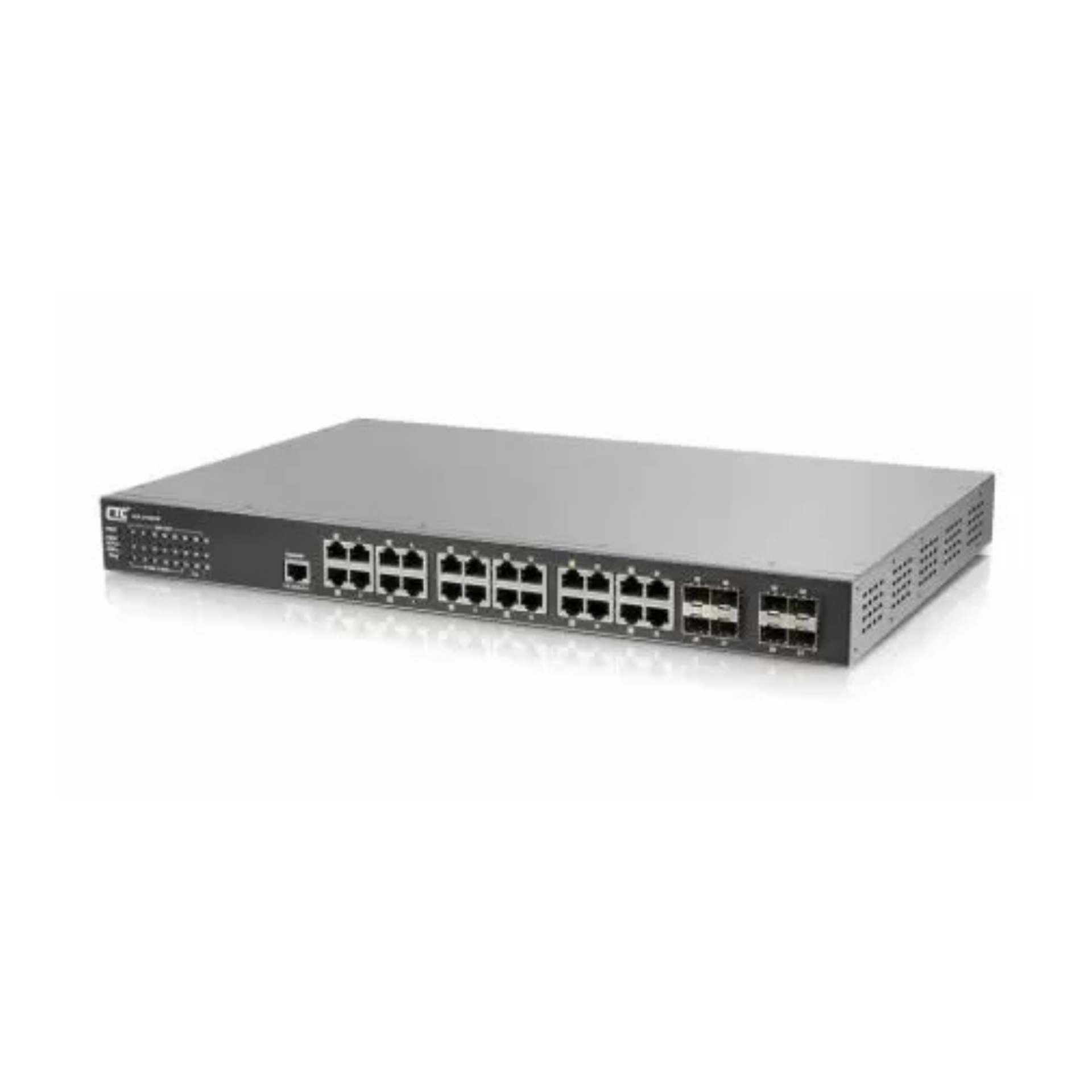

ICS-G24044X-24PH | Bộ chuyển mạch PoE công nghiệp 10G Layer 2 hiệu năng cao
CTC Union ICS-G24044X-24PH là bộ chuyển mạch Ethernet công nghiệp Layer 2 Managed PoE Switch, được thiết kế đặc biệt cho ứng dụng giao thông thông minh (ITS), thành phố thông minh, hệ thống giám sát an ninh, nhà máy tự động hóa và trạm năng lượng.
Thiết bị có 24 cổng PoE+ Gigabit Ethernet (IEEE 802.3af/at), 4 cổng SFP Gigabit, cùng 4 cổng SFP+ 10G uplink, cho phép truyền tải tốc độ cao với băng thông chuyển mạch 136 Gbps.
Với tổng công suất PoE lên đến 400W, mỗi cổng có thể cấp tối đa 30W, đảm bảo nguồn điện ổn định cho các thiết bị công nghiệp như camera IP, Wi-Fi AP, bộ điều khiển và cảm biến PoE.
Thiết bị hỗ trợ nguồn DC kép (48VDC cách ly, 44~57VDC), bảo vệ chống sét 4KV, thiết kế không quạt (fanless) và vỏ kim loại IP30, giúp vận hành ổn định trong môi trường công nghiệp khắc nghiệt (−40~60°C).
Ngoài ra, ICS-G24044X-24PH còn tích hợp IEEE 1588v2 PTP cho đồng bộ thời gian chính xác, u-Ring/ERPS/EPS/MSTP/RSTP/STP redundancy với thời gian phục hồi <20ms, đáp ứng tiêu chuẩn EN50121-4, EN61000-6-2/4, CE, FCC.
Tính năng nổi bật
-
-
24× cổng PoE+ Gigabit RJ45 (IEEE 802.3af/at, 30W mỗi cổng, tổng 400W).
-
4× SFP 100/1000Base-X + 4× SFP+ 10G uplink, băng thông 136Gbps.
-
u-Ring, ERPS, EPS, MSTP, RSTP, STP, khôi phục mạng <20ms, hỗ trợ 14 vòng độc lập.
-
IEEE 1588v2 PTP – đồng bộ thời gian chính xác cho hệ thống SCADA & camera giao thông.
-
Nguồn kép 48VDC (44–57VDC), đầu nối terminal block, bảo vệ ngược cực và quá dòng.
-
Bảo vệ chống sét 4KV cho tất cả các cổng RJ45 và SFP.
-
Bảo mật mạnh mẽ: IEEE 802.1X, RADIUS, TACACS+, ACL L2-L4, SSH, SSL.
-
Vỏ IP30, thiết kế fanless, hoạt động bền bỉ trong môi trường nhiễu và rung động cao.
-
Chứng nhận EN50121-4, CE, FCC, phù hợp cho giao thông, năng lượng và công nghiệp nặng.
-
Thông số kỹ thuật chính
| Hạng mục | Thông số kỹ thuật |
|---|---|
| Model | ICS-G24044X-24PH |
| Cổng RJ45 | 24× 10/100/1000Base-T(X) PoE+, IEEE 802.3af/at, 30W/port, tổng 400W |
| Cổng SFP | 4× 100/1000Base-X (DDMI) |
| Cổng SFP+ | 4× 1G/2.5G/10GBase-X (DDMI) |
| Switching Fabric | 136 Gbps (Full wire-speed) |
| Nguồn cấp | Dual 48VDC (44–57VDC), khuyến nghị 50–57VDC cho tải PoE+ |
| Công suất tiêu thụ | <33W (không tải PoE), <449W (với tải PoE 400W) |
| PoE Power Budget | 400W tổng |
| Bảo vệ nguồn | Ngược cực, quá dòng, chống sét 4KV |
| Bộ nhớ | 1GB RAM, 16MB Flash |
| MAC Table | 32K |
| Jumbo Frame | 10K Bytes |
| Nhiệt độ hoạt động | −40~60°C |
| Vỏ bảo vệ | Kim loại IP30, thiết kế fanless |
| Kích thước (D×W×H) | 280 × 440 × 44 mm |
| Trọng lượng | 4.26 kg |
| MTBF | 97,078 giờ (MIL-HDBK-217) |
| Chứng nhận | EN62368-1, EN50121-4, EN61000-6-2/4, CE, FCC |
| Bảo hành | 5 năm |
Ứng dụng điển hình
-
-
Thành phố thông minh: cấp nguồn PoE và truyền dữ liệu cho camera IP, AP Wi-Fi, cảm biến IoT.
-
Giao thông thông minh (ITS): giám sát camera, radar, bộ điều khiển đèn tín hiệu.
-
Trạm điện và SCADA: kết nối thiết bị IED, RTU, đồng bộ thời gian IEEE 1588v2.
-
Tự động hóa công nghiệp: truyền dữ liệu giữa PLC, HMI, robot và cảm biến.
-
Hệ thống giám sát và điều khiển trung tâm: mạng backbone PoE Gigabit tốc độ cao, ổn định.
-
Ưu điểm vượt trội
-
-
Tổng cộng 32 cổng Ethernet (24 PoE+ + 8 quang), hỗ trợ uplink 10G tốc độ cao.
-
400W PoE power budget – cấp nguồn ổn định cho hệ thống camera và thiết bị mạng.
-
Redundancy đa lớp (u-Ring, ERPS, MSTP) phục hồi <20ms.
-
Bảo vệ sét 4KV, hoạt động ổn định −40~60°C, MTBF gần 100.000 giờ.
-
Tuân thủ tiêu chuẩn EN50121-4 cho môi trường giao thông & công nghiệp nặng.
-
Kết luận
CTC Union ICS-G24044X-24PH là giải pháp PoE công nghiệp 10G lý tưởng cho mạng giám sát, giao thông thông minh và tự động hóa nhà máy.
Với 400W PoE, 10G uplink, redundancy <20ms, PTPv2 và thiết kế IP30 fanless, sản phẩm mang đến hiệu năng cao, ổn định và độ tin cậy tuyệt đối trong mọi điều kiện vận hành.
