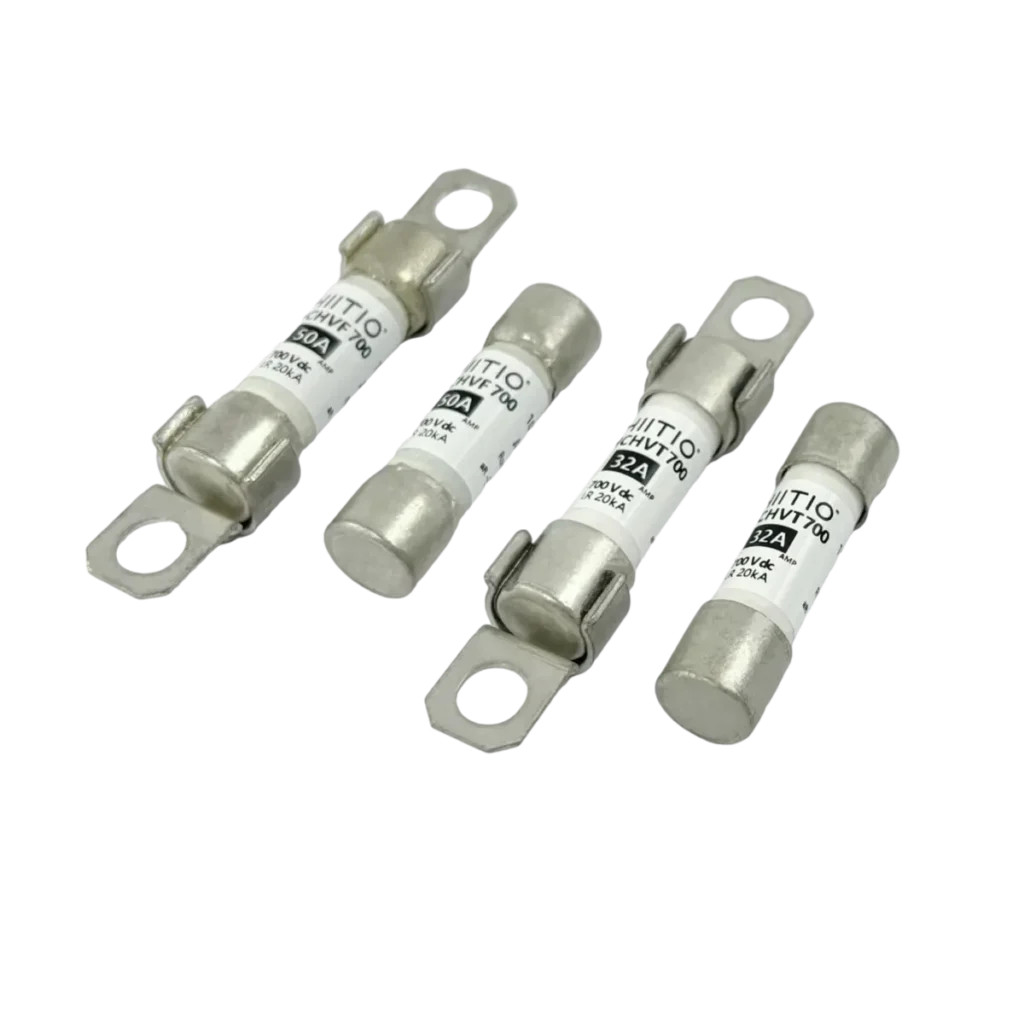

Cầu chì DC HCHVT750-10R Series – 10~50A, 750VDC, Fast-Acting, ngắt dòng 20kA, bảo vệ hệ thống DC cao áp hiệu quả cao
1. Giới thiệu chung
HCHVT750-10R Series là dòng cầu chì DC Fast-Acting 750VDC, kích thước 10×38mm, được thiết kế và sản xuất bởi Zhejiang Hecheng Smart Electric Co., Ltd. (Hiitio) – chuyên cho các ứng dụng DC cao áp, yêu cầu tốc độ ngắt nhanh, độ ổn định cao và độ tin cậy tuyệt đối.
Dòng sản phẩm này được phát triển dành riêng cho các hệ thống EV/HEV, ESS, BMS, PV inverter, DC/DC converter, bộ điều khiển công suất (IGBT/MOSFET) và các thiết bị DC hiện đại khác.
Với khả năng ngắt dòng lên tới 20kA @ 750VDC, HCHVT700-10R mang lại khả năng bảo vệ vượt trội, hạn chế tối đa ảnh hưởng của sự cố ngắn mạch đến pin và linh kiện điện tử.
Sản phẩm đạt tiêu chuẩn UL 248.13 / 248.20, IEC 60269-1 / -4, GB 13539.1 / .4, JASO D622, và được sản xuất theo hệ thống IATF16949, tuân thủ yêu cầu chất lượng ngành ô tô.
2. Đặc điểm nổi bật
-
-
Điện áp định mức: 750VDC
-
Dòng hoạt động: 10 – 50A
-
Khả năng ngắt dòng: max 20kA @ 750VDC
-
Fast-Acting aR – tác động cực nhanh, bảo vệ linh kiện bán dẫn
-
Thân cầu chì:
-
10–32A: Ceramic
-
40–50A: Fiberglass
-
-
Nhiều kiểu kết nối: Ferrule / Axial Bolt-on
-
Chịu nhiệt –40°C đến 125°C
-
Kháng rung mạnh >20G, phù hợp EV & công nghiệp
-
Tổn hao công suất thấp, giảm sinh nhiệt
-
Tuân thủ tiêu chuẩn UL, IEC, GB, JASO, RoHS, REACH
-
3. Ứng dụng điển hình
-
-
Pin Lithium – Battery Pack, BMS
-
Xe điện EV/HEV, module nguồn, motor controller
-
PV inverter, DC combiner, DC link
-
DC/DC converter, bộ điều khiển IGBT/MOSFET
-
UPS, hệ thống DC công nghiệp
-
Thiết bị điện tử công suất – nguồn công nghiệp
-
4. Thông số kỹ thuật chính
(Trích từ datasheet HCHVT750-10R)
| Thông số | Giá trị |
|---|---|
| Điện áp định mức | 750VDC |
| Dòng định mức | 10–50A |
| Khả năng ngắt | 20kA @ 700VDC |
| Kiểu tác động | aR Fast-Acting |
| Kích thước | 10×38mm |
| Vật liệu thân | Ceramic / Fiberglass |
| Chống rung | >20G |
| Nhiệt độ bảo quản | –40°C → 120°C |
| Nhiệt độ làm việc | –5°C → 40°C (vùng danh định) |
| Nhiệt độ cho phép | –40°C → 125°C |
| Tiêu chuẩn | UL 248.13/20, IEC 60269-1/4, JASO D622 |
5. Bảng mã sản phẩm (Ferrule Type)
| Model | Dòng (A) | Vật liệu | Breaking Capacity |
|---|---|---|---|
| HCHVT750-10A-10R | 10A | Ceramic | 20 kA |
| HCHVT750-15A-10R | 15A | Ceramic | 20 kA |
| HCHVT750-20A-10R | 20A | Ceramic | 20 kA |
| HCHVT750-25A-10R | 25A | Ceramic | 20 kA |
| HCHVT750-30A-10R | 30A | Ceramic | 20 kA |
| HCHVT750-32A-10R | 32A | Ceramic | 20 kA |
| HCHVF750-40A-10R | 40A | Fiberglass | 20 kA |
| HCHVF750-50A-10R | 50A | Fiberglass | 20 kA |
6. Ưu điểm khi chọn HCHVT700-10R Series
✅ Fast-Acting – phản ứng cực nhanh, bảo vệ linh kiện bán dẫn & cell pin
✅ Ngắt dòng mạnh 20kA @ 750VDC
✅ Thân ceramic/fiberglass bền nhiệt – độ bền cao
✅ Làm việc ổn định trong môi trường rung lắc mạnh
✅ Tổn hao thấp – tăng hiệu suất hệ thống
✅ Kích thước nhỏ gọn (10×38mm) – phù hợp battery pack & PV
✅ Sản xuất theo tiêu chuẩn IATF16949 – Automotive Grade
✅ Phù hợp nhiều ứng dụng DC cao áp: EV, ESS, PV, UPS
7. Kết luận
HCHVT750-10R Series là giải pháp bảo vệ DC cao áp lý tưởng cho các hệ thống yêu cầu tốc độ ngắt nhanh, độ tin cậy cao và khả năng chịu điện áp lớn.
Với thiết kế Fast-Acting, khả năng ngắt 20kA, kích thước nhỏ gọn và tiêu chuẩn Automotive Grade, sản phẩm phù hợp hoàn hảo cho EV, ESS, inverter, UPS và thiết bị công suất.
KMET JSC – nhà phân phối chính hãng Hiitio tại Việt Nam – cam kết cung cấp sản phẩm chất lượng cao, chứng nhận đầy đủ, hỗ trợ kỹ thuật tận tâm.
