Cầu chì DC HCHVT500-10R Series – 10~60A, 500VDC, Fast-Acting, bảo vệ pin & thiết bị DC tốc độ cao
1. Giới thiệu chung
HCHVT500-10R Series là dòng cầu chì DC Fast-Acting 500VDC, kích thước 10x38mm, được sản xuất bởi Zhejiang Hecheng Smart Electric Co., Ltd. (Hiitio), chuyên dùng cho Battery Pack, EV/HEV, hệ thống năng lượng, DC/DC converter, inverter, UPS và thiết bị công nghiệp DC.
Sản phẩm đạt khả năng ngắt dòng 20kA @ 500VDC, được tối ưu cho ứng dụng DC điện áp cao, với thời gian tác động siêu nhanh, giúp bảo vệ linh kiện điện tử và cell pin trước các sự cố ngắn mạch – quá tải – dòng xung lớn.

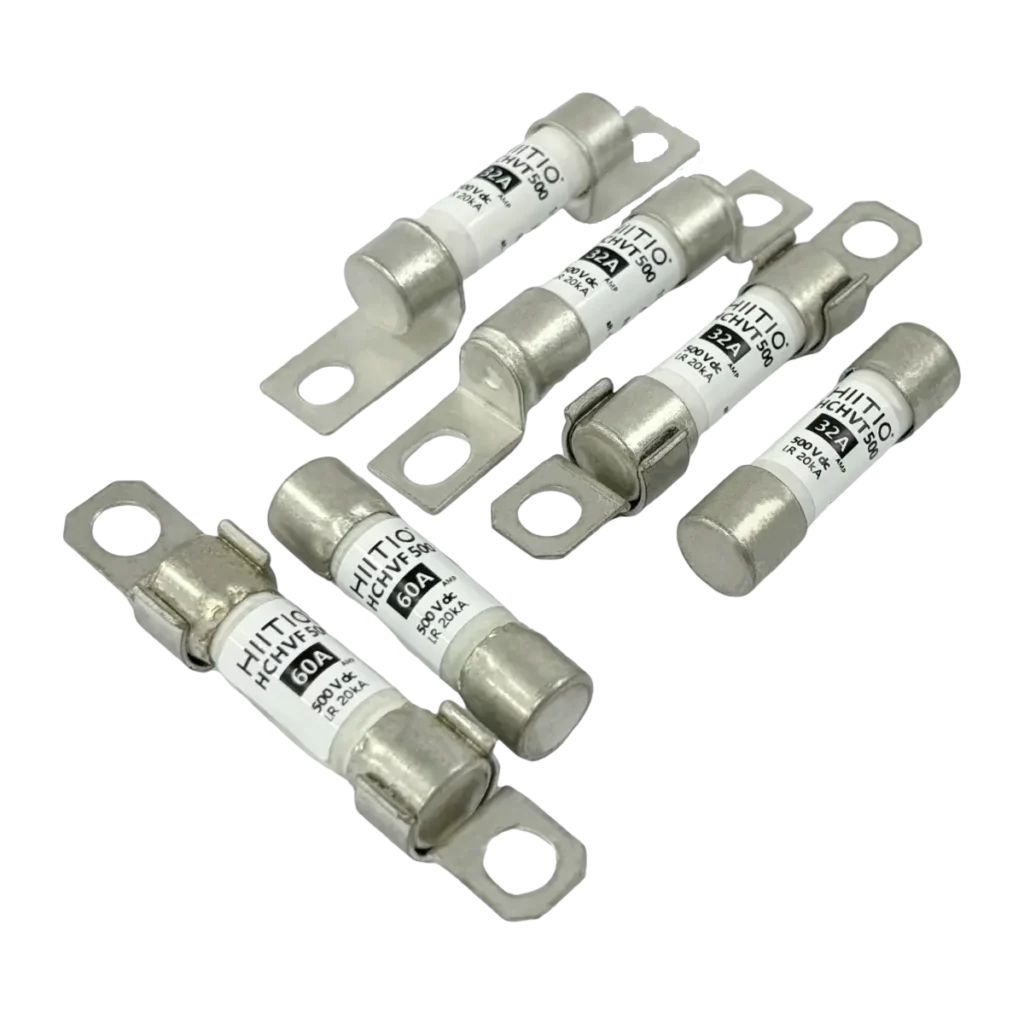

Dòng sản phẩm hỗ trợ nhiều kiểu đấu nối (Ferrule, Axial bolt-on, Flush bolt-on, Surface mount), dễ lắp đặt cho nhiều chuẩn thiết kế khác nhau của nhà sản xuất battery, BMS, inverter và module nguồn.
2. Đặc điểm nổi bật
-
-
Điện áp hoạt động: 500VDC
-
Dòng định mức: 10A – 60A
-
Khả năng ngắt dòng: max 20kA @ 500VDC
-
Loại aR Fast-Acting – tác động nhanh, bảo vệ bán dẫn và cell pin
-
Thân cầu chì:
-
10–32A: Ceramic
-
35–60A: Fiberglass
-
-
Nhiều kiểu lắp đặt: Ferrule / Axial bolt-on / Flush bolt-on / Surface Mount
-
Tổn hao công suất thấp (Low Watt Loss) – giảm nhiệt, tăng hiệu suất hệ thống
-
Chống rung >20G, phù hợp môi trường EV & công nghiệp
-
Tiêu chuẩn JASO-D622 / ISO8820.8 / GB31465.6
-
Sản xuất theo tiêu chuẩn IATF16949 – Automotive Grade
-
3. Ứng dụng điển hình
-
-
Battery Pack, module pin, Lithium-ion battery
-
Bảo vệ cell pin & BMS
-
Xe điện EV/HEV, xe hybrid, bộ DC/DC converter
-
PV inverter, DC busbar, thiết bị lưu trữ năng lượng (ESS)
-
UPS, SMPS, industrial DC systems
-
Bảo vệ mạch điện tử công suất (IGBT, MOSFET)
-
4. Thông số kỹ thuật chính
(Trích từ datasheet HCHVT500-10R Series)
| Thông số | Giá trị |
|---|---|
| Điện áp định mức | 500VDC |
| Dòng định mức | 10A – 60A |
| Khả năng ngắt dòng | 20,000A @ 500VDC |
| Loại | aR Fast-Acting |
| Kích thước | 10×38mm |
| Chất liệu thân | Ceramic / Fiberglass |
| Lắp đặt | Ferrule / Axial / Surface / Flush bolt |
| Chống rung | >20G |
| Nhiệt độ hoạt động | -5°C ~ 40°C (cho môi trường lắp đặt) |
| Nhiệt độ cho phép | -40°C ~ 125°C |
| Mô-men siết | M5: 4.5 ±1.0 N·m / M6: 5.5 ±1.0 N·m |
5. Mã sản phẩm theo dòng
| Dòng (A) | Ferrule | Axial Bolt-on | Flush Bolt-on | Surface Mount |
|---|---|---|---|---|
| 10A | 10-10R | 10AP-10R | 10C-10R | 10H-10R |
| 15A | 15-10R | 15AP-10R | 15C-10R | 15H-10R |
| 20A | 20-10R | 20AP-10R | 20C-10R | 20H-10R |
| 25A | 25-10R | 25AP-10R | 25C-10R | 25H-10R |
| 30A | 30-10R | 30AP-10R | 30C-10R | 30H-10R |
| 32A | 32-10R | 32AP-10R | 32C-10R | 32H-10R |
| 40A | 40-10R | 40AP-10R | 40C-10R | 40H-10R |
| 50A | 50-10R | 50AP-10R | 50C-10R | 50H-10R |
| 60A | 60-10R | 60AP-10R | 60C-10R | 60H-10R |
6. Ưu điểm khi chọn HCHVT500-10R Series
✅ Phản ứng cực nhanh – bảo vệ thiết bị công suất & cell pin
✅ Ngắt dòng 20kA – phù hợp hệ thống DC điện áp cao
✅ Đa dạng kiểu lắp đặt – linh hoạt thiết kế
✅ Thân ceramic/fiberglass chịu nhiệt, bền bỉ
✅ Tổn hao công suất thấp – tối ưu hiệu suất
✅ Đạt tiêu chuẩn ô tô – IATF16949
✅ Lý tưởng cho EV, ESS, inverter, UPS
7. Kết luận
HCHVT500-10R Series là dòng cầu chì DC hiệu suất cao, kích thước nhỏ gọn 10x38mm, phù hợp cho các ứng dụng EV, ESS, battery pack, inverter, DC/DC converter, nơi yêu cầu tốc độ tác động nhanh và khả năng bảo vệ vượt trội.
KMET JSC – nhà phân phối chính hãng Hiitio tại Việt Nam – cam kết cung cấp sản phẩm chính hãng, tư vấn kỹ thuật tận nơi và hỗ trợ đầy đủ cho OEM & dự án.
